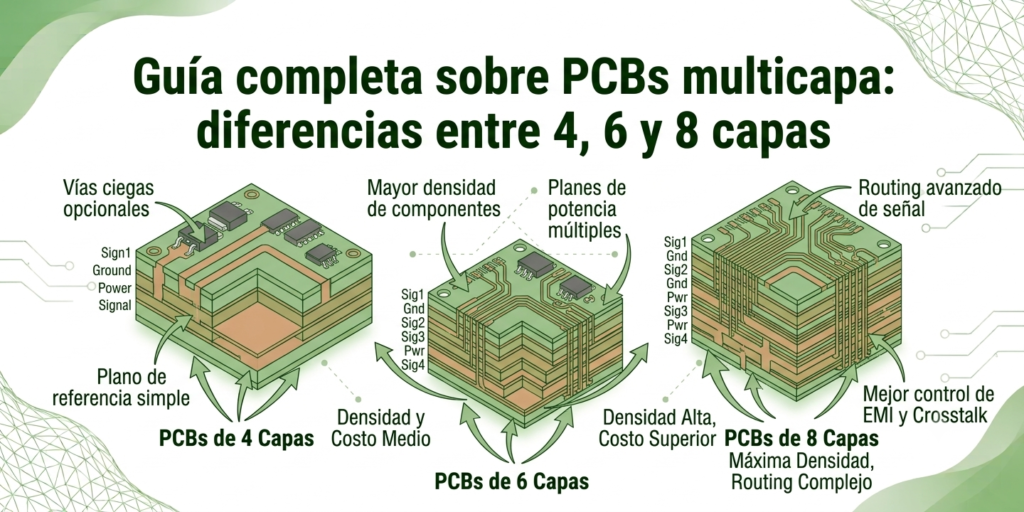

Guía completa sobre PCBs multicapa

A medida que los productos electrónicos evolucionan, también lo hacen las exigencias sobre el diseño de sus placas de circuito impreso. La incorporación de microcontroladores más potentes, memorias de alta velocidad, interfaces como USB, Ethernet o PCIe, comunicaciones inalámbricas y componentes cada vez más compactos ha hecho que las tradicionales PCBs de una o dos capas ya no sean suficientes para muchas aplicaciones.

En estos casos, aumentar el número de capas no solo permite disponer de más espacio para el routing. También mejora la integridad de la señal, facilita la distribución de la alimentación, reduce las interferencias electromagnéticas (EMI) y ayuda a desarrollar productos más fiables y preparados para fabricación industrial.

Sin embargo, utilizar una PCB multicapa no siempre significa obtener un mejor diseño. Añadir capas incrementa el coste de fabricación y la complejidad del proceso, por lo que la decisión debe basarse en las necesidades reales del proyecto y no únicamente en la potencia del procesador o el número de componentes.

En esta guía analizaremos las principales diferencias entre las PCBs de 4, 6 y 8 capas, cuándo merece la pena utilizar cada una y qué factores conviene tener en cuenta antes de definir el stackup de una placa electrónica.

Una PCB multicapa es una placa de circuito impreso formada por tres o más capas conductoras de cobre separadas mediante materiales dieléctricos, normalmente laminados de FR4 u otros sustratos específicos según la aplicación.

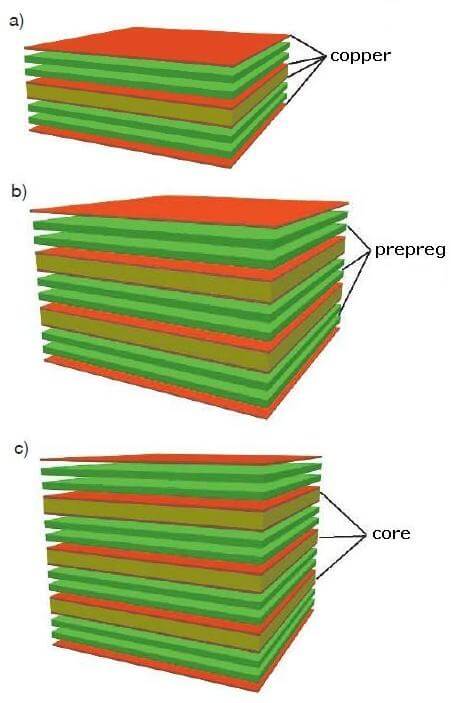

Estas capas se apilan siguiendo una estructura conocida como stackup, que determina la posición de los planos de alimentación, masa y señales. Posteriormente, todo el conjunto se une mediante un proceso de laminación a presión y temperatura controlada, obteniendo una única placa con múltiples niveles de interconexión.

A diferencia de una PCB de una o dos capas, donde prácticamente todo el routing debe realizarse sobre las caras externas, una PCB multicapa permite distribuir las distintas funciones del circuito entre capas independientes. Esto facilita el diseño del layout, mejora el comportamiento eléctrico y reduce la necesidad de realizar recorridos largos o cruces innecesarios entre pistas.

En función del número de capas disponibles, es posible dedicar planos completos a la alimentación o a la masa, reservar capas específicas para señales de alta velocidad o separar físicamente circuitos analógicos, digitales y de potencia para minimizar interferencias.

Por este motivo, las PCBs multicapa se han convertido en la solución habitual para productos electrónicos donde la densidad de componentes, la velocidad de las señales o los requisitos de compatibilidad electromagnética hacen inviable un diseño convencional de dos capas.

Mejor integridad de la señal

Las señales digitales actuales trabajan a velocidades muy superiores a las de hace unos años. Interfaces como USB de alta velocidad, Ethernet Gigabit, memorias DDR o determinadas comunicaciones industriales requieren controlar cuidadosamente la impedancia de las pistas y minimizar las interferencias.

Disponer de planos de referencia continuos permite mejorar el retorno de corriente, reducir el ruido y mantener una mayor calidad de la señal durante todo el recorrido.

Reducción de interferencias electromagnéticas

Uno de los mayores retos en el diseño electrónico moderno consiste en controlar las emisiones electromagnéticas y garantizar que el producto pueda superar los ensayos de compatibilidad electromagnética (EMC).

Las PCBs multicapa facilitan este objetivo gracias a la utilización de planos de masa continuos que actúan como referencia para las señales y ayudan a reducir tanto las emisiones radiadas como la susceptibilidad frente a interferencias externas.

Además, una distribución más ordenada del routing permite minimizar los bucles de corriente y mejorar el comportamiento del circuito desde las primeras fases del diseño.

Mayor capacidad de integración

Los encapsulados modernos, especialmente los dispositivos BGA, memorias o procesadores de altas prestaciones, incorporan cientos de conexiones que resultan prácticamente imposibles de enrutar sobre una PCB de dos capas.

Añadir capas internas proporciona espacio suficiente para distribuir las señales de forma ordenada, evitando cruces innecesarios y permitiendo diseños mucho más compactos sin comprometer la accesibilidad del routing.

Distribución más eficiente de alimentación y masa

Reservar capas completas para alimentación y tierra mejora la distribución de corriente en toda la placa y reduce las caídas de tensión, especialmente en productos con un elevado número de componentes.

Además, disponer de planos continuos simplifica el desacoplo de los circuitos integrados, mejora la estabilidad de la alimentación y facilita el diseño de sistemas electrónicos más robustos.

Mejor comportamiento térmico

Aunque el número de capas no sustituye a una correcta gestión térmica, una PCB multicapa permite distribuir mejor el calor mediante planos internos de cobre y facilita el uso de vías térmicas para transportar la energía hacia otras zonas de la placa.

Este aspecto resulta especialmente interesante en equipos industriales, electrónica de potencia o dispositivos donde la disipación térmica condiciona directamente la fiabilidad del producto.

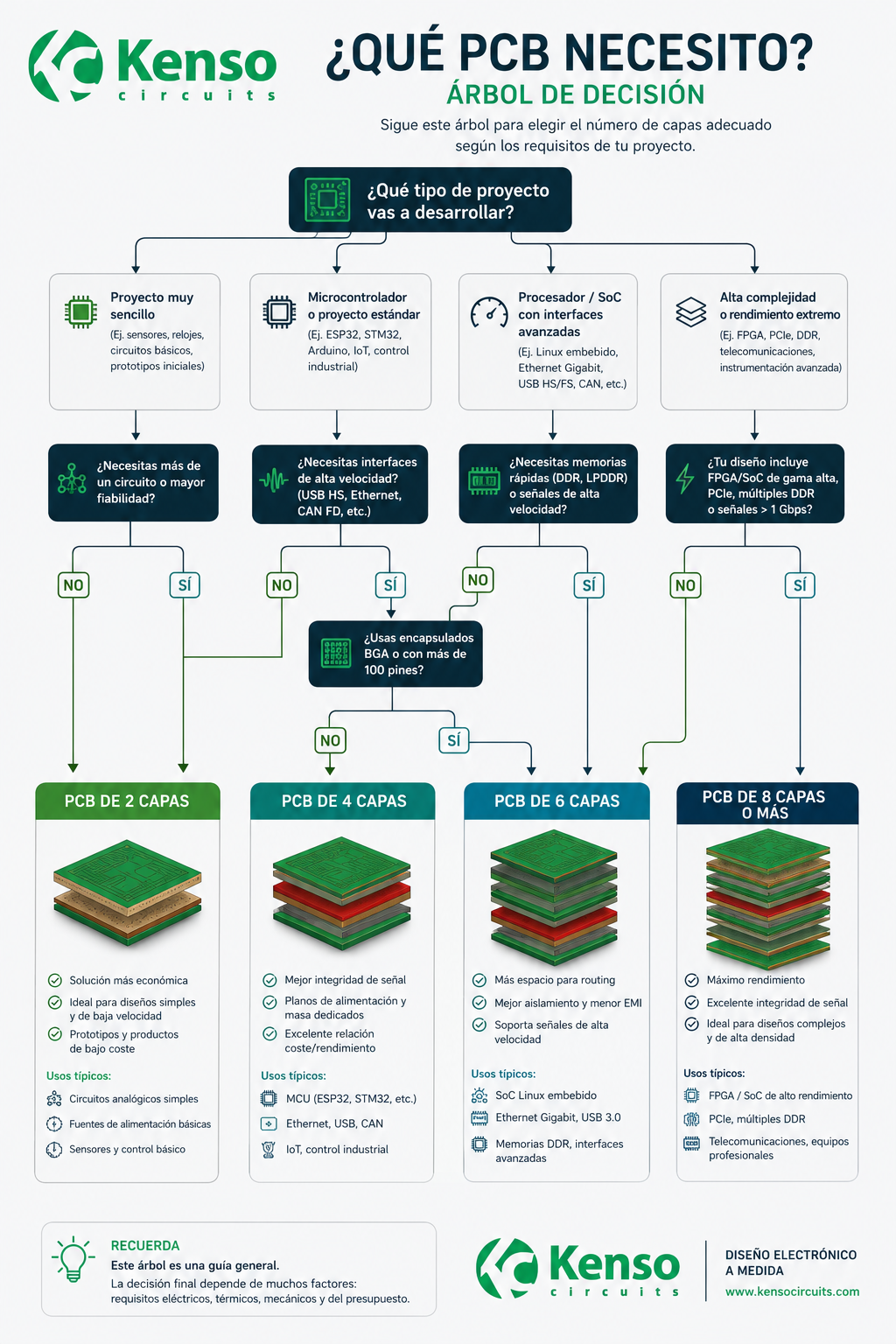

Una de las preguntas más habituales durante el desarrollo de un producto electrónico es cuándo dejar de utilizar una PCB de dos capas y apostar por una arquitectura multicapa.

La respuesta depende de la complejidad del diseño, pero existen varias situaciones en las que el salto a una PCB de 4 capas suele aportar ventajas claras tanto desde el punto de vista técnico como de fabricación.

En general, resulta recomendable plantearse una PCB de cuatro capas cuando el circuito incorpora:

• Microcontroladores o procesadores de altas prestaciones, como familias STM32, ESP32 o procesadores basados en ARM.
• Interfaces de comunicación de alta velocidad, como USB, Ethernet, CAN FD o buses diferenciales.
• Módulos inalámbricos Wi-Fi, Bluetooth o comunicaciones RF que requieren un buen plano de masa.
• Diseños con elevada densidad de componentes donde el espacio para el routing comienza a ser insuficiente.
• Productos destinados a producción en serie que deban cumplir requisitos de compatibilidad electromagnética.

En muchos casos, pasar de dos a cuatro capas permite simplificar el diseño en lugar de complicarlo. Al disponer de planos dedicados para alimentación y masa, el routing resulta más limpio, se reducen las interferencias y es mucho más sencillo mantener una buena integridad de la señal.

Por este motivo, actualmente las PCBs de cuatro capas se han convertido en el punto de partida para una gran parte de los productos electrónicos profesionales, especialmente en sectores como el IoT industrial, la automatización, las telecomunicaciones o la instrumentación electrónica.

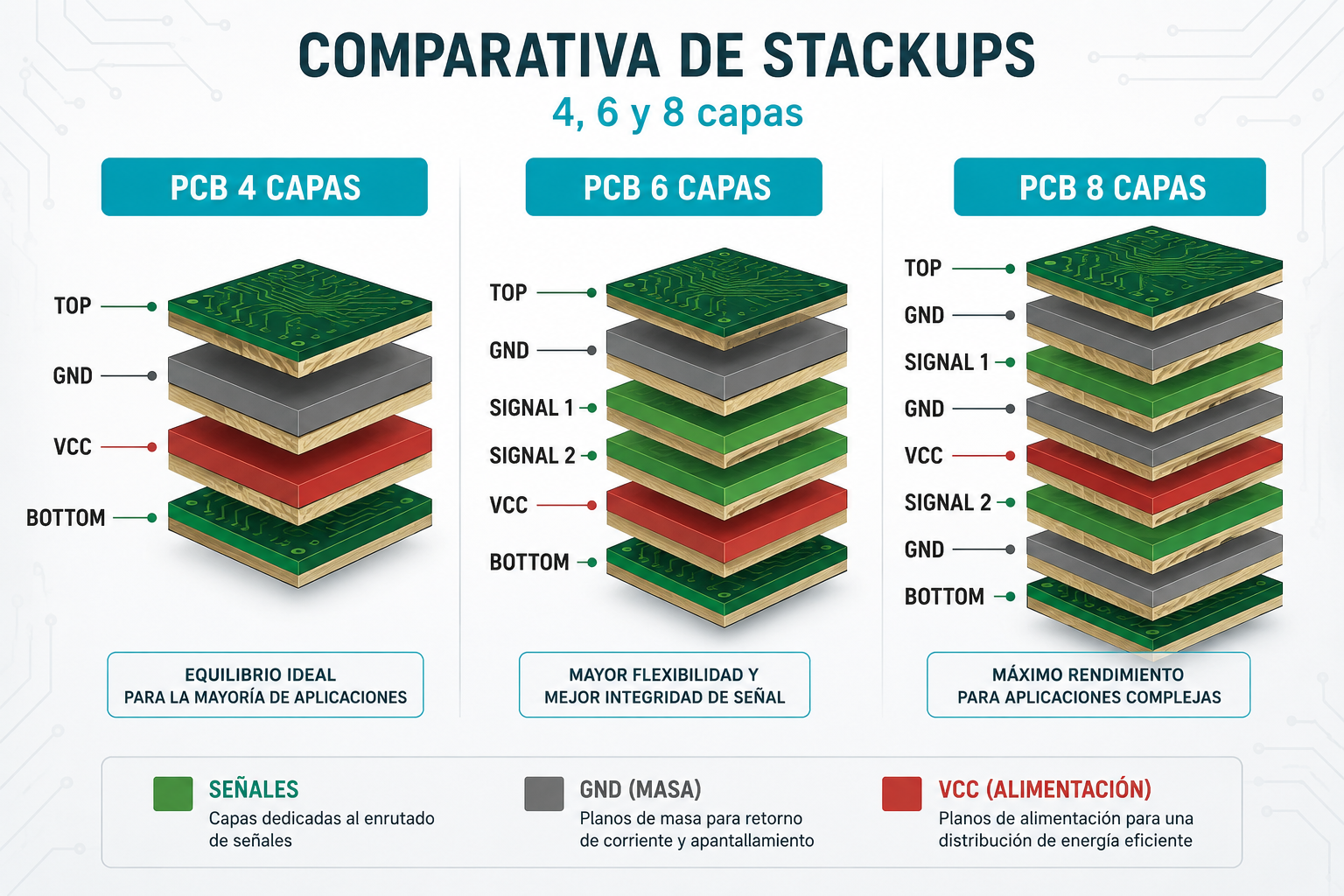

No existe un número de capas «mejor» de forma universal. La elección dependerá del tipo de circuito, la densidad de componentes, las velocidades de transmisión, los requisitos de compatibilidad electromagnética y, por supuesto, del presupuesto disponible.

En muchos proyectos, una PCB de cuatro capas ofrece un rendimiento más que suficiente. Sin embargo, cuando aumentan la complejidad del diseño o las exigencias de integridad de señal, puede resultar necesario incorporar capas adicionales para mejorar el routing y el comportamiento eléctrico del conjunto.

Veamos qué aporta cada configuración.

La PCB de cuatro capas representa actualmente el equilibrio entre prestaciones, facilidad de fabricación y coste. Por este motivo, es una de las configuraciones más utilizadas en productos electrónicos profesionales.

Un stackup habitual está formado por dos capas externas destinadas principalmente al routing de señales y dos capas internas dedicadas a los planos de alimentación y masa.

Stackup típico

• Capa superior: Señales y componentes.
• Plano de masa (GND).
• Plano de alimentación (VCC).
• Capa inferior: Señales.

Esta distribución proporciona una referencia continua para las señales, mejora la distribución de la alimentación y reduce considerablemente los problemas de interferencias respecto a una PCB de dos capas.

Ventajas

• Excelente relación entre prestaciones y coste.
• Mejor control de impedancias.
• Reducción de emisiones electromagnéticas.
• Routing mucho más sencillo.
• Mayor estabilidad eléctrica.
• Adecuada para producción en serie.

Limitaciones

Aunque supone un gran salto respecto a una PCB de dos capas, puede quedarse limitada cuando el diseño incorpora encapsulados BGA de alta densidad, numerosos buses de alta velocidad o un elevado número de interfaces simultáneas.

En estos casos, el espacio disponible para enrutar las señales comienza a ser insuficiente y resulta recomendable utilizar capas adicionales.

¿Cuándo utilizar una PCB de 4 capas?

Es la opción recomendada para una gran variedad de productos, entre ellos:

• Sistemas embebidos con microcontroladores STM32 o ESP32.
• Equipos IoT.
• Instrumentación electrónica.
• Automatización industrial.
• Equipos de comunicaciones.
• Electrónica de consumo avanzada.
• Controladores industriales.

En la práctica, muchas empresas consideran las cuatro capas como el punto de partida para cualquier desarrollo profesional.

Cuando el número de componentes aumenta o aparecen interfaces de alta velocidad, una PCB de seis capas proporciona una flexibilidad muy superior para distribuir correctamente las señales.

La incorporación de dos capas adicionales permite separar distintos grupos de señales, dedicar planos específicos a alimentación y masa y mejorar considerablemente el comportamiento electromagnético del circuito.

Un stackup típico podría organizarse de la siguiente forma:

• Capa superior: Señales.
• Plano de masa.
• Señales internas.
• Señales internas.
• Plano de alimentación.
• Capa inferior: Señales.

Esta arquitectura facilita el diseño de buses diferenciales, relojes, memorias y otras señales críticas, reduciendo el acoplamiento entre pistas y mejorando la integridad de la señal.

Ventajas

• Mayor capacidad de routing.
• Mejor separación entre señales analógicas, digitales y de potencia.
• Mejor comportamiento frente a EMI.
• Mayor facilidad para controlar impedancias.
• Distribución de alimentación más eficiente.
• Mejor disipación térmica gracias al incremento de planos de cobre.

Limitaciones

El principal inconveniente es el aumento del coste de fabricación y una mayor complejidad durante el diseño del stackup.

No obstante, este incremento suele compensarse cuando permite reducir el tamaño de la PCB, simplificar el routing o evitar problemas de compatibilidad electromagnética durante las validaciones.

¿Cuándo utilizar una PCB de 6 capas?

Es especialmente recomendable para:

• Procesadores ARM de altas prestaciones.
• Sistemas Linux embebidos.
• FPGAs de tamaño medio.
• Equipos IoT industriales.
• Gateways industriales.
• Electrónica de comunicaciones.
• Equipos con Ethernet Gigabit o USB de alta velocidad.

En muchos proyectos industriales, seis capas representan el mejor compromiso entre prestaciones y coste.

Las PCBs de ocho capas están orientadas a productos donde el rendimiento eléctrico, la densidad de componentes y la integridad de la señal son aspectos prioritarios.

En este tipo de diseños resulta posible disponer de múltiples planos de referencia y separar completamente las señales críticas, consiguiendo un comportamiento eléctrico muy superior al de configuraciones más sencillas.

Un stackup habitual incluye varios planos de masa intercalados con capas destinadas exclusivamente al routing de señales de alta velocidad.

Stackup típico

• Señales.
• Plano de masa.
• Señales de alta velocidad.
• Plano de masa.
• Plano de alimentación.
• Señales de alta velocidad.
• Plano de masa.
• Señales.

Esta estructura proporciona trayectos de retorno muy controlados y ayuda a minimizar tanto las emisiones electromagnéticas como el ruido entre señales.

Ventajas

• Excelente integridad de la señal.
• Máximo control de impedancias.
• Gran capacidad de routing.
• Muy buena compatibilidad electromagnética.
• Preparada para encapsulados BGA de alta densidad.
• Mayor estabilidad térmica.

Limitaciones

Las PCBs de ocho capas requieren procesos de fabricación más complejos, tiempos de producción superiores y un mayor coste.

Además, el diseño del stackup adquiere una importancia crítica, por lo que suele ser recomendable definirlo conjuntamente con el fabricante de la PCB desde las primeras fases del proyecto.

¿Cuándo utilizar una PCB de 8 capas?

Las ocho capas suelen reservarse para productos con requisitos especialmente exigentes, como:

• Equipos de telecomunicaciones.
• Servidores y sistemas de computación.
• Electrónica para centros de datos.
• Equipos médicos avanzados.
• Sistemas de visión artificial.
• Electrónica aeroespacial y defensa.
• Plataformas basadas en FPGAs de alta capacidad o procesadores multicore.

En estos desarrollos, el incremento del coste de fabricación queda ampliamente compensado por la mejora en el rendimiento, la fiabilidad y la facilidad para cumplir los requisitos de compatibilidad electromagnética.

Complejidad del circuito

Uno de los primeros indicadores es el número de componentes y la densidad del diseño.

Si la placa incorpora únicamente un microcontrolador, algunos sensores y unas pocas interfaces de comunicación, una PCB de cuatro capas suele ser suficiente.

Sin embargo, cuando el circuito integra varios procesadores, memorias, módulos de comunicación, fuentes de alimentación y un elevado número de conexiones entre ellos, disponer de capas adicionales facilita enormemente el routing y reduce el riesgo de tener que rediseñar la placa más adelante.

Velocidad de las señales

Las comunicaciones actuales trabajan a velocidades cada vez mayores y requieren un mayor control sobre la integridad de la señal.

Interfaces como USB de alta velocidad, Ethernet Gigabit, PCI Express, memorias DDR o determinadas aplicaciones RF necesitan planos de referencia continuos y un stackup cuidadosamente diseñado para mantener la impedancia controlada y minimizar reflexiones o interferencias.

En estos casos, aumentar el número de capas no solo aporta espacio para enrutar pistas, sino que mejora considerablemente el comportamiento eléctrico del conjunto.

Compatibilidad electromagnética (EMC)

Uno de los principales beneficios de las PCBs multicapa es la posibilidad de disponer de planos de masa continuos.

Estos planos reducen las emisiones electromagnéticas, mejoran el retorno de corriente y facilitan el cumplimiento de los ensayos de compatibilidad electromagnética exigidos en muchos productos industriales y comerciales.

Cuando el equipo debe superar certificaciones EMC, el número de capas puede convertirse en un factor determinante para simplificar el proceso de validación.

Tamaño de la PCB

En ocasiones aumentar el número de capas permite reducir considerablemente las dimensiones de la placa.

Aunque una PCB multicapa tiene un mayor coste de fabricación por unidad, también puede disminuir el tamaño del producto, reducir el número de conectores o simplificar el montaje mecánico.

Por este motivo, en muchos desarrollos el incremento del coste de la PCB queda compensado por un ahorro en otros elementos del producto.

Coste de fabricación

Es habitual pensar que una PCB con más capas siempre resulta demasiado cara, pero esta comparación debe realizarse considerando el coste global del desarrollo.

Una PCB de seis capas puede evitar horas de rediseño, reducir problemas durante las pruebas EMC o eliminar la necesidad de fabricar varias revisiones del prototipo.

En muchos proyectos profesionales, la opción más económica a largo plazo no es la placa con menos capas, sino aquella que permite desarrollar un producto más fiable desde la primera versión.

Seleccionar el stackup de una PCB es una decisión que condicionará gran parte del diseño posterior. Sin embargo, todavía es frecuente cometer errores que terminan aumentando los costes o dificultando la fabricación del producto.

Estos son algunos de los más habituales.

Diseñar una PCB de dos capas cuando el proyecto ya necesita cuatro

Uno de los errores más comunes consiste en intentar mantener una PCB de dos capas para reducir costes, incluso cuando el número de componentes o la velocidad de las señales hacen evidente que el diseño necesita una arquitectura multicapa.

El resultado suele ser un routing excesivamente complejo, pistas muy largas, planos fragmentados y mayores problemas de compatibilidad electromagnética.

En muchas ocasiones, comenzar directamente con cuatro capas permite reducir el tiempo de desarrollo y obtener una PCB mucho más limpia y fiable.

Elegir más capas de las realmente necesarias

El caso contrario también es frecuente.

No todos los productos necesitan seis u ocho capas únicamente porque incorporen un procesador moderno o un encapsulado BGA.

Añadir capas innecesarias incrementa el coste de fabricación y complica tanto el diseño como la depuración del circuito sin aportar ventajas reales.

La mejor solución suele ser aquella que ofrece el equilibrio adecuado entre prestaciones, complejidad y coste.

No planificar correctamente el stackup

El número de capas es importante, pero su distribución también lo es.

Una mala organización de los planos de alimentación y masa puede provocar problemas de retorno de corriente, dificultar el control de impedancias y aumentar las emisiones electromagnéticas.

Por este motivo, resulta recomendable definir el stackup antes de comenzar el routing y no como una decisión de última hora.

Pensar únicamente en el prototipo

Una PCB puede funcionar correctamente durante las primeras pruebas de laboratorio y presentar problemas cuando pasa a producción.

La repetibilidad del proceso de fabricación, las tolerancias del laminado o las pruebas de compatibilidad electromagnética pueden poner de manifiesto limitaciones que no eran evidentes durante el desarrollo inicial.

Diseñar pensando desde el principio en la fabricación en serie ayuda a evitar estas situaciones.

Aunque cada proyecto requiere un análisis específico, existen una serie de recomendaciones que pueden facilitar el diseño y mejorar el resultado final.

• Definir el stackup antes de comenzar el layout.
• Reservar planos completos para alimentación y masa siempre que sea posible.
• Mantener una referencia continua para las señales de alta velocidad.
• Agrupar las señales según su función (digitales, analógicas y potencia).
• Minimizar el número de cambios de capa innecesarios.
• Simular la integridad de la señal cuando el diseño incorpore interfaces de alta velocidad.
• Revisar el stackup junto al fabricante antes de iniciar la producción.

En España, cada vez más empresas desarrollan productos para sectores como la automatización industrial, el IoT, las telecomunicaciones o la electrónica de potencia, donde las PCBs multicapa se han convertido en un elemento imprescindible. Definir correctamente el número de capas desde las primeras fases del proyecto permite reducir riesgos, facilitar la fabricación y desarrollar productos más competitivos.

Elegir correctamente el número de capas de una PCB es una decisión que influirá en el rendimiento, la fiabilidad y el coste del producto durante todo su ciclo de vida. Aunque una PCB de cuatro capas es suficiente para una gran parte de los desarrollos actuales, proyectos con mayores requisitos de velocidad, densidad de componentes o compatibilidad electromagnética pueden beneficiarse de arquitecturas de seis u ocho capas.

Más allá del número de capas, resulta fundamental definir un stackup equilibrado, planificar correctamente la distribución de los planos de alimentación y masa y diseñar el layout teniendo en cuenta tanto el comportamiento eléctrico como el proceso de fabricación.

En sectores como el IoT industrial, las telecomunicaciones, la automatización, la electrónica de potencia o la movilidad eléctrica, una buena planificación del stackup puede simplificar el desarrollo, reducir el número de revisiones del prototipo y facilitar la industrialización del producto.

En definitiva, una PCB multicapa no debe entenderse como un incremento de complejidad, sino como una herramienta para desarrollar dispositivos electrónicos más robustos, compactos y preparados para cumplir las exigencias de los productos actuales.

Seleccionar el número de capas adecuado es una de las primeras decisiones que condicionarán el desarrollo de una placa electrónica. Una arquitectura bien definida facilita el routing, mejora la integridad de la señal, reduce los problemas de compatibilidad electromagnética y ayuda a optimizar tanto el coste como la fabricación del producto.

En Kenso Circuits ayudamos a empresas a desarrollar PCBs preparadas para producción industrial, definiendo el stackup más adecuado para cada proyecto y optimizando aspectos como la distribución de capas, el control de impedancias, la gestión térmica y la fabricabilidad desde las primeras fases del diseño.

Si estás desarrollando un nuevo producto electrónico y tienes dudas sobre si utilizar una PCB de 4, 6 u 8 capas, estaremos encantados de ayudarte a encontrar la solución más adecuada para tu aplicación.

Preguntas frecuentes sobre las PCBs multicapa

¿Cuándo merece la pena utilizar una PCB de 4 capas?

Una PCB de cuatro capas suele ser la mejor opción cuando el diseño incorpora microcontroladores avanzados, módulos de comunicación inalámbrica, interfaces como USB o Ethernet, o cuando se desea mejorar la compatibilidad electromagnética respecto a una PCB de dos capas. En muchos proyectos profesionales representa el mejor equilibrio entre prestaciones y coste.

¿Qué ventajas ofrece una PCB de 6 capas frente a una de 4?

Las dos capas adicionales proporcionan mayor espacio para el routing, permiten separar mejor las señales críticas y facilitan el diseño de productos con una mayor densidad de componentes. También mejoran el control de impedancias y el comportamiento frente a interferencias electromagnéticas.

¿Cuándo es recomendable utilizar una PCB de 8 capas?

Las PCBs de ocho capas están orientadas a diseños de alta complejidad, como equipos de telecomunicaciones, sistemas basados en FPGAs, procesadores multicore, electrónica médica o aplicaciones aeroespaciales. Su principal ventaja es ofrecer un excelente control de la integridad de la señal y una gran capacidad de routing.

¿Más capas significan siempre una PCB mejor?

No necesariamente. Una PCB con más capas ofrece mayores posibilidades de diseño, pero también incrementa el coste de fabricación y la complejidad del desarrollo. Lo importante es seleccionar el número de capas que realmente necesita el proyecto, evitando tanto quedarse corto como sobredimensionar el diseño.

¿Qué es el stackup de una PCB?

El stackup es la disposición y el orden de las distintas capas que forman una PCB multicapa, incluyendo las capas de señales, los planos de alimentación, los planos de masa y los materiales dieléctricos que las separan. Un stackup bien diseñado es fundamental para garantizar un buen comportamiento eléctrico y facilitar la fabricación de la placa.

¿Cómo influye el número de capas en la compatibilidad electromagnética?

Las PCBs multicapa permiten incorporar planos continuos de masa y alimentación que mejoran el retorno de corriente y reducen las emisiones electromagnéticas. Esto facilita el cumplimiento de los ensayos EMC y mejora la inmunidad del circuito frente a interferencias externas.

¿Una PCB multicapa mejora la disipación térmica?

Sí, aunque no sustituye a un diseño térmico adecuado. Los planos internos de cobre ayudan a distribuir el calor de forma más uniforme y permiten utilizar vías térmicas para evacuar la energía generada por los componentes de potencia hacia otras zonas de la placa.

¿Es posible reducir el tamaño de un producto utilizando una PCB multicapa?

En muchos casos sí. Al disponer de más capas para el routing, es posible reducir la superficie de la PCB manteniendo todas las funcionalidades del circuito. Esto permite diseñar productos más compactos sin sacrificar prestaciones ni aumentar la complejidad del layout.
