Diseñar una PCB funcional es solo una parte del desarrollo electrónico. Un circuito puede funcionar perfectamente durante las pruebas iniciales y aun así presentar problemas cuando llega el momento de fabricarlo de forma repetitiva, escalar la producción o ensamblar cientos de unidades.
Uno de los errores más habituales durante el desarrollo de hardware consiste en centrarse únicamente en el comportamiento eléctrico y dejar para las últimas fases aspectos relacionados con fabricación, ensamblaje o validación industrial. Sin embargo, pequeños detalles aparentemente secundarios pueden terminar afectando directamente al coste, a los plazos de entrega y a la calidad final del producto.
Esta situación es especialmente frecuente en proyectos que evolucionan desde prototipos funcionales hacia series de fabricación más amplias, un escenario cada vez más habitual entre empresas industriales y tecnológicas que desarrollan nuevos productos electrónicos en España.
En regiones con una fuerte actividad industrial como la Comunidad Valenciana, donde conviven sectores como la automatización, la energía, la movilidad o la industria agroalimentaria, cada vez más empresas necesitan transformar prototipos electrónicos en productos preparados para fabricación en serie.
Preparar correctamente una PCB para fabricación profesional permite reducir errores, facilitar el ensamblaje y evitar modificaciones costosas una vez el diseño entra en producción.
En este artículo repasamos los aspectos más importantes que conviene revisar antes de enviar una PCB a fabricación.

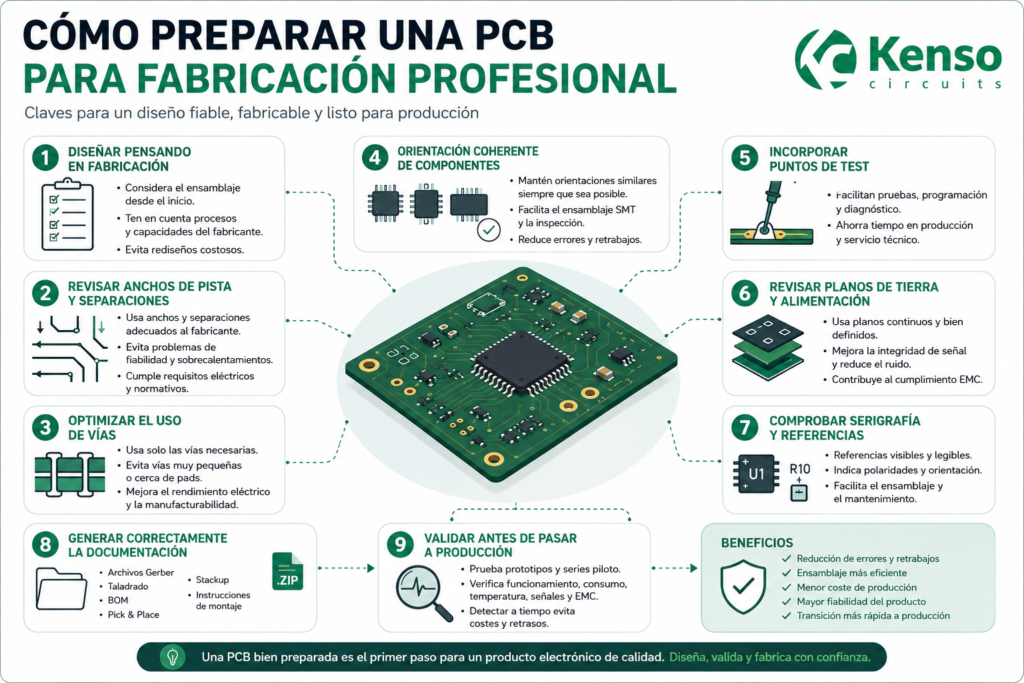

Diseñar pensando en fabricación desde el inicio
En muchos proyectos, el diseño comienza con el objetivo principal de conseguir que el circuito funcione. Durante las primeras fases esto es completamente normal, especialmente cuando se trabaja sobre prototipos o versiones iniciales.
Sin embargo, cuando el producto evoluciona hacia una fase comercial, el enfoque cambia. El objetivo ya no consiste únicamente en que el circuito funcione una vez, sino en que pueda fabricarse cientos o miles de veces manteniendo una calidad constante.
Antes de llegar a esta fase también es recomendable revisar los aspectos que separan un prototipo funcional de un producto preparado para escalar. Puedes ampliar información en nuestro artículo sobre Del prototipo a la producción industrial: ¿Cuándo dar el salto?
Diseñar pensando en fabricación implica tener en cuenta factores como:
- geometría de pistas y vías
- accesibilidad de componentes
- orientación durante montaje
- puntos de test
- procesos automáticos de ensamblaje
Tomar estas decisiones desde etapas tempranas suele evitar rediseños posteriores.
| Aspecto a revisar | Impacto si no se revisa |
|---|---|
| Anchos de pista | Calentamiento y caídas de tensión |
| Separaciones | Cortocircuitos y problemas normativos |
| Vías | Defectos de fabricación |
| Puntos de test | Dificultad de validación |
| Planos GND | Problemas EMC |
| Serigrafía | Errores de ensamblaje |
| Documentación | Retrasos de producción |
¿Qué es el Design for Manufacturing (DFM)?
El concepto Design for Manufacturing (DFM) engloba todas aquellas prácticas de diseño orientadas a facilitar la fabricación y el ensamblaje de un producto electrónico. Su objetivo consiste en reducir errores, minimizar costes y mejorar la repetibilidad durante la producción.
Aplicar criterios DFM desde las primeras fases del desarrollo permite detectar posibles problemas antes de fabricar los primeros prototipos y suele traducirse en productos más robustos y fáciles de industrializar.
Esto os puede traer tráfico adicional por búsquedas relacionadas con DFM.
Revisar anchos de pista y separaciones mínimas
Uno de los errores más frecuentes consiste en utilizar dimensiones extremadamente pequeñas simplemente porque el software CAD permite hacerlo.
Aunque determinadas tecnologías permiten fabricar pistas muy finas, reducir excesivamente su tamaño puede aumentar el coste de fabricación y disminuir el rendimiento productivo.
Además, unas pistas demasiado estrechas pueden generar:
- Caídas de tensión
- Calentamiento
- Dificultades de ensamblaje
- Problemas de fiabilidad
Este tipo de problemas suele aparecer también durante el proceso de routing. Puedes ampliar este tema en Consejos para el enrutamiento (Routing) eficiente en PCB.
Las separaciones entre pistas también requieren atención especial. Distancias insuficientes pueden aumentar el riesgo de cortocircuitos o incumplir requisitos eléctricos y normativos.
Antes de enviar el diseño resulta recomendable revisar las capacidades reales del fabricante y adaptar las reglas de diseño a esos límites.
Optimizar el uso de vías
Las vías permiten interconectar distintas capas de una PCB multicapa, pero un uso excesivo o incorrecto puede generar problemas durante fabricación y ensamblaje.
En algunos diseños aparecen vías muy pequeñas o situadas demasiado cerca de pads y componentes críticos. Esto puede complicar el proceso productivo o provocar defectos durante la soldadura automática.
También es importante considerar que cada vía introduce pequeñas modificaciones eléctricas sobre determinadas señales, algo especialmente relevante en diseños de alta velocidad o radiofrecuencia.
Utilizar únicamente las vías necesarias y mantener tamaños adecuados suele mejorar tanto el comportamiento eléctrico como la facilidad de fabricación.
Mantener una orientación coherente de componentes
Durante el proceso de routing, es habitual mover componentes buscando reducir longitud de pistas o simplificar conexiones. Sin embargo, una distribución poco organizada puede dificultar considerablemente el ensamblaje automático.
En producción industrial suele recomendarse mantener orientaciones similares para componentes equivalentes siempre que sea posible. Esto facilita procesos SMT, inspección automática y reduce posibles errores durante montaje.
Una PCB ordenada no solo resulta más sencilla de fabricar; también facilita tareas futuras de mantenimiento y depuración.
Incorporar puntos de test
Uno de los aspectos que con más frecuencia se olvida en diseños iniciales es la inclusión de puntos de prueba.
Durante las primeras unidades puede parecer suficiente utilizar sondas directamente sobre componentes o pistas disponibles, pero cuando el volumen de producción aumenta este proceso deja de ser práctico.
Los puntos de test permiten:
- Verificar señales críticas
- Comprobar tensiones
- Programar dispositivos
- Validar comunicaciones
- Acelerar diagnósticos
Incorporarlos durante el diseño simplifica enormemente las fases posteriores de producción y servicio técnico.
Revisar el plano de tierra y alimentación
Los planos de tierra y alimentación tienen un impacto importante tanto en el funcionamiento eléctrico como en la facilidad de fabricación.
Planos fragmentados, retornos de corriente poco definidos o distribuciones de potencia mal organizadas pueden generar:
- Ruido eléctrico
- Interferencias
- Problemas EMC
- Inestabilidad general
El diseño del plano GND y la distribución de potencia también tienen un papel importante en la reducción de interferencias. Puedes consultar Cómo optimizar el layout para reducir interferencias electromagnéticas (EMI).
En diseños multicapa suele ser recomendable dedicar capas específicas a planos de tierra continuos y mantener trayectorias claras para las corrientes de retorno.
Además de mejorar el comportamiento eléctrico, esto ayuda a obtener diseños más robustos y repetibles.
Comprobar serigrafía y referencias
La serigrafía suele recibir poca atención durante las primeras fases del diseño, pero desempeña una función importante durante producción y mantenimiento.
Referencias mal posicionadas, texto ilegible o información superpuesta con pads pueden generar confusión durante el ensamblaje y dificultar posteriores intervenciones.
Conviene revisar aspectos como:
- Referencias de componentes visibles
- Polaridades
- Identificadores de conectores
- Marcas de orientación
- Revisiones de diseño
Estos pequeños detalles facilitan considerablemente el trabajo de fabricación y soporte técnico.
Generar correctamente la documentación de fabricación
Una PCB no se fabrica únicamente a partir del archivo del proyecto CAD.
La fabricación profesional requiere una documentación clara que normalmente incluye:
- Archivos Gerber
- Archivo de taladrado
- Lista BOM
- Coordenadas Pick and Place
- Stackup de capas
- Instrucciones especiales de montaje
Errores en esta documentación pueden provocar retrasos o interpretaciones incorrectas durante producción.
Antes de enviar el diseño resulta recomendable realizar una revisión completa de todos los archivos generados.
Validar antes de pasar a producción
Otro error frecuente consiste en asumir que una PCB está lista para fabricarse simplemente porque las reglas DRC no muestran errores.
Aunque las herramientas automáticas ayudan enormemente, siguen siendo necesarias pruebas reales sobre prototipos antes de iniciar una producción completa.
La experiencia acumulada durante fases de validación e industrialización suele marcar una diferencia importante en la calidad final del producto. Por ello, resulta recomendable trabajar con equipos que tengan experiencia real en diseño electrónico orientado a producción. Puedes ampliar este aspecto en nuestra guía sobre cómo elegir una empresa de diseño electrónico.
Es recomendable verificar:
- Funcionamiento general
- Consumo energético
- Temperatura
- Integridad de señal
- Conectividad
- Comportamiento EMC
Detectar un problema durante una pequeña serie piloto resulta mucho menos costoso que hacerlo tras fabricar cientos de unidades.
Este enfoque resulta especialmente importante en sectores industriales con elevados requisitos de fiabilidad, como la automoción, la energía o la automatización, donde muchas empresas de la Comunidad Valenciana están impulsando el desarrollo de nuevos equipos electrónicos y sistemas conectados.
Antes de liberar definitivamente los archivos para producción, puede resultar útil realizar una última revisión sistemática. Puedes apoyarte en nuestra checklist antes de enviar una PCB a fabricación para asegurarte de que no se pasa por alto ningún aspecto importante.
Preguntas frecuentes sobre fabricación de PCB
¿Cuándo está una PCB preparada para fabricación?
Cuando además de funcionar correctamente dispone de documentación completa, puntos de test, diseño optimizado para ensamblaje y ha sido validada mediante prototipos.
¿Qué errores aparecen con más frecuencia antes de fabricar una PCB?
Problemas de separación entre pistas, ausencia de puntos de test, errores de documentación y deficiencias relacionadas con EMC.
¿Es suficiente pasar las reglas DRC?
No. Las reglas DRC ayudan a detectar errores, pero no sustituyen las pruebas funcionales ni la validación del diseño.
¿Qué documentación necesita un fabricante de PCB?
Habitualmente Gerbers, archivos de taladrado, BOM, Pick & Place, stackup e instrucciones especiales de montaje.
Conclusión
Preparar una PCB para fabricación profesional implica mucho más que finalizar un diseño eléctrico funcional. Aspectos relacionados con ensamblaje, pruebas, documentación y procesos industriales tienen un impacto directo sobre el coste y la calidad del producto final.
Aplicar criterios de fabricación desde las primeras fases del desarrollo permite reducir errores, acelerar la producción y mejorar considerablemente la fiabilidad del sistema.
