Diseñar una PCB funcional es solo una parte del trabajo dentro del desarrollo electrónico. Muchos de los problemas más costosos aparecen justo antes —o después— de enviar la placa a fabricación. Un pequeño error en un footprint, una referencia cruzada incorrecta o un archivo Gerber mal generado puede traducirse en semanas de retraso y prototipos inutilizables.

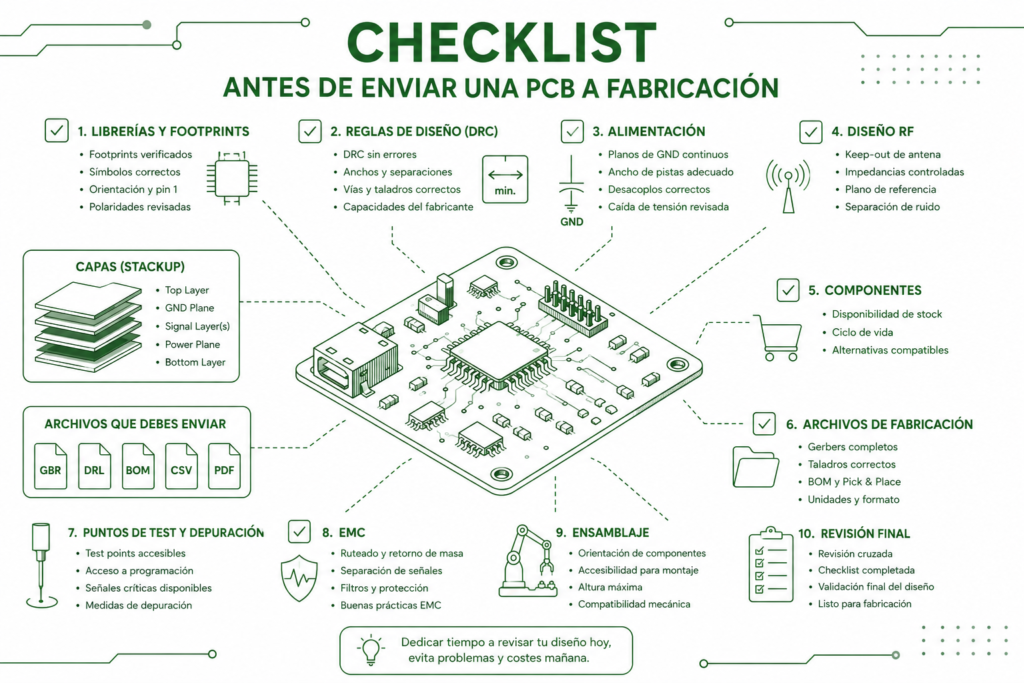

Por eso, antes de lanzar una PCB a producción, resulta fundamental realizar una revisión completa tanto del diseño eléctrico como de la documentación de fabricación. Tener una checklist clara ayuda a minimizar errores, reducir iteraciones y aumentar las probabilidades de recibir una primera versión funcional.
Verificar las librerías y los footprints
Uno de los errores más frecuentes en cualquier diseño PCB sigue siendo el uso de footprints incorrectos.
Aunque el esquemático sea correcto, un encapsulado mal dimensionado puede provocar:
- componentes imposibles de soldar,
- pines desplazados,
- conectores invertidos,
- o incompatibilidades mecánicas.
Es importante revisar especialmente:
- conectores,
- módulos RF,
- componentes de potencia,
- pulsadores,
- y piezas mecánicas.
También conviene comprobar:
- orientación de diodos y LEDs,
- pin 1 en integrados,
- polaridades,
- y coincidencia exacta entre símbolo y footprint.
Una buena práctica consiste en contrastar siempre los footprints críticos directamente con el datasheet oficial del fabricante y no confiar únicamente en librerías descargadas de internet.
Revisar reglas de diseño (DRC)
Antes de fabricar cualquier PCB es imprescindible ejecutar correctamente el DRC (Design Rule Check).
Esto permite detectar:
- pistas demasiado próximas,
- violaciones de clearance,
- vias incorrectas,
- pads solapados,
- zonas sin conectar,
- o errores de routing.
Además del DRC interno del software, es importante revisar las capacidades reales del fabricante:
- ancho mínimo de pista,
- diámetro de taladro,
- separación mínima,
- número de capas,
- y stackup soportado.
No todos los fabricantes trabajan con las mismas tolerancias, especialmente en diseños:
- HDI,
- RF,
- alta velocidad,
- o alta potencia.
La información divulgativa sobre capacidades y limitaciones habituales en fabricación multicapa puede consultarse en IPC Standards Overview.
Comprobar alimentación y planos de masa
Muchos problemas de funcionamiento aparecen por errores relacionados con alimentación o retorno de corriente.
Antes de fabricar conviene revisar:
- continuidad de planos GND,
- anchura de pistas de potencia,
- desacoplos,
- distribución de corriente,
- y separación entre dominios analógicos y digitales.
También es importante verificar:
- caída de tensión,
- disipación térmica,
- y posibles cuellos de botella en líneas de alimentación.
En diseños con convertidores DC/DC o señales sensibles, una mala distribución de masas puede introducir:
- ruido,
- problemas EMC,
- inestabilidad,
- o fallos intermitentes difíciles de diagnosticar.
Revisar el diseño RF y antenas
Si la PCB incorpora:
- WiFi,
- Bluetooth,
- LTE,
- GNSS,
- o cualquier sistema RF,
la revisión del layout resulta crítica.
Es importante comprobar:
- keep-outs de antena,
- impedancias controladas,
- separación respecto a convertidores switching,
- y continuidad del plano de referencia.
Pequeños cambios en el routing pueden afectar enormemente:
- alcance,
- sensibilidad,
- ruido,
- y certificaciones posteriores.
En módulos certificados también deben respetarse estrictamente las recomendaciones de layout del fabricante.
Verificar orientación y ensamblado
Muchos errores aparecen durante el montaje porque el diseño no se revisó pensando en fabricación.
Antes de enviar la PCB conviene verificar:
- orientación coherente de componentes,
- accesibilidad de conectores,
- espacio para herramientas,
- referencias visibles,
- y compatibilidad con pick & place.
También es recomendable revisar:
- altura máxima de componentes,
- posibles colisiones mecánicas,
- y compatibilidad con la carcasa final.
En placas industriales o compactas, pequeños detalles mecánicos pueden obligar a repetir completamente el prototipo.
Confirmar la disponibilidad de componentes
Un diseño técnicamente perfecto puede convertirse en un problema si algunos componentes no tienen disponibilidad real.
Antes de fabricar conviene revisar:
- stock actual,
- tiempo de suministro,
- ciclo de vida,
- alternativas compatibles,
- y riesgo de obsolescencia.
En los últimos años muchos proyectos han sufrido retrasos importantes debido a problemas de suministro de semiconductores.
Por ello, cada vez es más habitual seleccionar componentes pensando no solo en prestaciones, sino también en estabilidad de abastecimiento.
La evolución global de disponibilidad electrónica y cadenas de suministro puede seguirse en DigiKey Electronics Resources.
Generar correctamente los archivos de fabricación
Otro punto crítico es verificar toda la documentación antes de enviarla al fabricante.
Normalmente será necesario generar:
- Gerbers,
- taladros,
- BOM,
- pick & place,
- stackup,
- y notas de fabricación.
Es importante revisar visualmente los Gerbers exportados utilizando un visor independiente para asegurarse de que:
- no faltan capas,
- los textos son correctos,
- los taladros coinciden,
- y no existen errores de exportación.
También conviene verificar:
- unidades,
- formato,
- y orientación de coordenadas.
Añadir puntos de test y depuración
En muchos prototipos el sistema funciona, pero resulta extremadamente difícil de depurar o validar.
Por eso es recomendable incluir:
- test points,
- acceso UART,
- señales SWD/JTAG,
- y puntos de medida de alimentación.
Esto facilita enormemente:
- programación,
- diagnóstico,
- validación,
- y producción posterior.
Especialmente en placas compactas, olvidar estos accesos puede complicar mucho la puesta en marcha.
Revisar aspectos EMC desde el inicio
La compatibilidad electromagnética suele dejarse para fases finales, pero muchos problemas pueden prevenirse antes de fabricar.
Conviene revisar:
- bucles de corriente,
- separación entre señales sensibles y potencia,
- filtrado,
- retorno de masa,
- y ubicación de convertidores switching.
En productos industriales o conectados, una PCB aparentemente funcional puede fallar completamente durante ensayos EMC si no se han tenido en cuenta estos aspectos.
La documentación general sobre compatibilidad electromagnética industrial publicada por IEC – EMC Overview puede servir como referencia inicial.
Validar el diseño con una revisión cruzada
Incluso diseñadores experimentados pasan por alto errores simples tras muchas horas trabajando sobre la misma PCB.
Por eso resulta muy recomendable realizar:
- revisiones cruzadas,
- checklist internas,
- o peer review del diseño
antes de fabricar.
Un segundo punto de vista suele detectar rápidamente:
- referencias incorrectas,
- señales sin conectar,
- errores mecánicos,
- o inconsistencias de documentación.
Conclusión
Enviar una PCB a fabricación sin una revisión exhaustiva puede generar retrasos, costes adicionales y múltiples iteraciones innecesarias.
Dedicar tiempo a validar footprints, alimentación, reglas de diseño, documentación y aspectos mecánicos permite reducir enormemente el riesgo de errores durante el prototipado.
En proyectos industriales o productos comerciales, una buena checklist previa a fabricación suele marcar la diferencia entre un desarrollo fluido y semanas de depuración evitables.
