Las interferencias electromagnéticas (EMI) son una de las principales causas de incidencias durante el desarrollo de una PCB. Un diseño PCB que funciona correctamente en laboratorio puede presentar fallos de comunicación, problemas de integridad de señal o incluso no superar los ensayos de compatibilidad electromagnética (EMC) si el layout no se ha diseñado siguiendo buenas prácticas.
Este tipo de incidencias resulta especialmente habitual en dispositivos IoT, electrónica industrial, equipos con comunicaciones inalámbricas, convertidores de potencia o sistemas con interfaces de alta velocidad. Corregirlos una vez fabricados los primeros prototipos suele implicar rediseñar la PCB, repetir ensayos y retrasar la industrialización del producto.
Por este motivo, la compatibilidad electromagnética debe abordarse desde las primeras fases del diseño electrónico. En este artículo analizamos las principales técnicas para optimizar el layout de una PCB, reducir las emisiones electromagnéticas y aumentar las probabilidades de superar los ensayos EMC desde el primer prototipo.

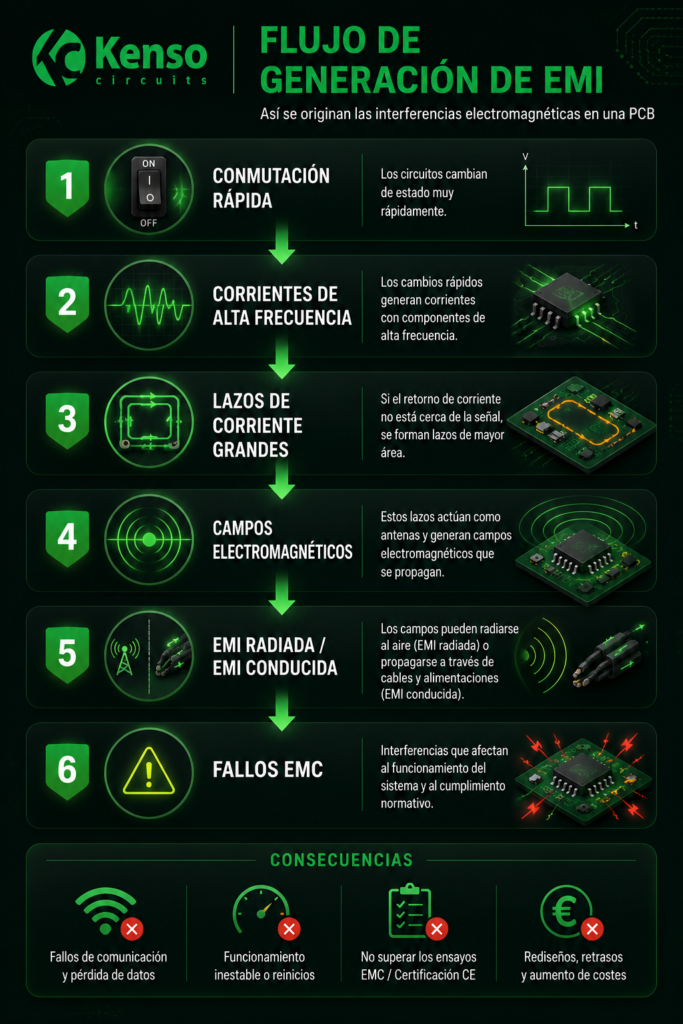

¿Por qué aparecen los problemas EMI?
Las interferencias electromagnéticas no suelen deberse a un único componente defectuoso, sino al modo en que interactúan todos los elementos del circuito. Cada pista de una PCB, cada plano de tierra y cada cambio brusco de corriente generan campos electromagnéticos que pueden afectar al resto del sistema si el diseño no se ha realizado correctamente.
En la mayoría de los dispositivos electrónicos, las principales fuentes de EMI son los convertidores conmutados, los relojes digitales, las interfaces de comunicación de alta velocidad, los motores, los circuitos de radiofrecuencia y cualquier elemento que produzca cambios rápidos de tensión o corriente. Estas variaciones generan emisiones que pueden acoplarse a otras pistas cercanas o incluso radiarse al exterior.
El camino de retorno de la corriente: el origen de muchas interferencias
Uno de los factores más importantes es el camino de retorno de la corriente. Cuando una señal no dispone de un plano de tierra continuo y cercano, la corriente de retorno busca rutas alternativas, formando lazos de mayor superficie que actúan como pequeñas antenas capaces de emitir o captar interferencias. Por este motivo, la distribución de los planos de masa y el diseño del stack-up tienen una influencia directa sobre el comportamiento electromagnético de la PCB.
También es habitual que aparezcan fallos cuando se combinan en una misma placa circuitos analógicos de alta sensibilidad con etapas digitales rápidas, convertidores de potencia o módulos inalámbricos como Wi-Fi, Bluetooth o Ethernet. Si estos bloques no se distribuyen adecuadamente, las interferencias pueden provocar desde pequeñas desviaciones en las medidas hasta fallos de comunicación o inestabilidad del sistema.
La buena noticia es que la mayoría de estas anomalías pueden prevenirse aplicando criterios de compatibilidad electromagnética desde las primeras fases del diseño. Una correcta planificación del layout, junto con un routing adecuado, una buena gestión de la alimentación y una distribución lógica de los componentes, reduce significativamente el riesgo de tener que realizar costosos rediseños durante la fase de validación EMC.
| Fuente de EMI | Problema habitual | Solución de diseño |
|---|---|---|
| Convertidores DC/DC | Ruido en alimentación | Reducir el área del lazo y mejorar el desacoplo |
| Relojes de alta frecuencia | Radiación electromagnética | Routing corto y plano de tierra continuo |
| Wi-Fi / Bluetooth | Pérdida de rendimiento RF | Zona libre alrededor de la antena |
| Ethernet / USB | Problemas de integridad de señal | Impedancia controlada y pares diferenciales |
| Motores y cargas inductivas | Interferencias conducidas | Filtrado y separación física |
1. Planificación adecuada de las capas (Stack-up)
La estructura de capas de una PCB tiene una influencia directa sobre el comportamiento electromagnético del circuito. Un stack-up correctamente diseñado ayuda a controlar los caminos de retorno de corriente, reducir la radiación electromagnética y mejorar la integridad de señal.
Una de las mejores prácticas consiste en dedicar capas completas a planos de tierra sólidos. Estos planos proporcionan un camino de retorno de baja impedancia para las señales y reducen significativamente el acoplamiento no deseado entre pistas.
Además, resulta recomendable separar físicamente las señales de alta velocidad de aquellas más sensibles al ruido. Interfaces digitales rápidas, relojes o buses de comunicación pueden generar interferencias que afecten al rendimiento de circuitos analógicos o sistemas de medida si no se distribuyen correctamente sobre la placa.

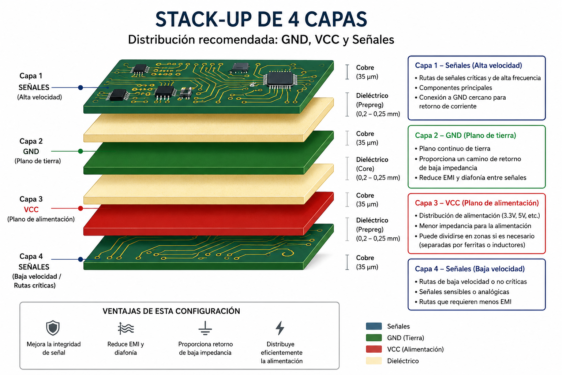

- Configuración recomendada para 4 capas:
- Capa 1: Señales (alta velocidad)
- Capa 2: Tierra sólida (GND)
- Capa 3: Alimentación (VCC)
- Capa 4: Señales (baja velocidad o rutas críticas)
Esta arquitectura proporciona un buen equilibrio entre coste, rendimiento y comportamiento EMC.
La definición del stack-up suele realizarse antes de comenzar el routing, ya que condiciona la integridad de señal, la distribución de potencia y la compatibilidad electromagnética del diseño.2. Rutado correcto de las señales
Una parte importante de los EMI aparece debido a decisiones aparentemente sencillas durante el routing.
2. Trazado de pistas enfocado a reducir problemas
Evitar bucles de tierra y rutas largas
Las corrientes de alta frecuencia siempre buscan regresar a su origen siguiendo el camino de menor impedancia. Cuando el retorno no puede circular cerca de la señal, se generan lazos de corriente más grandes que incrementan la radiación electromagnética y aumentan la susceptibilidad frente a interferencias.
Por este motivo, es recomendable mantener las pistas lo más cortas y directas posible, evitando recorridos innecesarios o cambios bruscos de dirección. Aunque los ángulos de 90 grados ya no son tan problemáticos como se creía hace años, sigue siendo habitual utilizar ángulos de 45 grados o curvas suaves para favorecer un routing más limpio y uniforme.
Control de impedancia en líneas diferenciales
En señales diferenciales, como USB, Ethernet o algunas interfaces de vídeo, resulta especialmente importante mantener una impedancia controlada y una separación constante entre ambos conductores. Esto ayuda a minimizar reflexiones y preservar la calidad de la señal durante la transmisión.
Distancias entre señales críticas
También conviene prestar atención a la diafonía (crosstalk). Cuando dos señales paralelas discurren demasiado cerca entre sí, pueden producirse acoplamientos no deseados que afectan al funcionamiento del sistema. Una regla ampliamente utilizada consiste en mantener una separación mínima equivalente a tres veces el ancho de la pista, conocida como regla 3W.
3. Manejo adecuado de la alimentación
Cuando se habla de EMI es habitual pensar únicamente en señales digitales o radiofrecuencia, pero la red de alimentación también puede convertirse en una fuente importante de ruido.
Los condensadores de desacoplo (bypass) desempeñan un papel fundamental para estabilizar la tensión y absorber perturbaciones de alta frecuencia. Para que sean realmente efectivos deben colocarse lo más cerca posible de los pines de alimentación de cada circuito integrado.
Además, es habitual combinar condensadores de diferentes valores para cubrir distintos rangos de frecuencia. Esta estrategia mejora el comportamiento de la alimentación frente a transitorios rápidos y reduce la propagación del ruido por toda la placa.
En sistemas que utilizan múltiples tensiones de alimentación, también puede ser necesario aislar determinadas ramas mediante ferritas o filtros específicos. Sin embargo, conviene evitar divisiones innecesarias en el plano de tierra, ya que suelen provocar problemas de retorno de corriente y aumentar la inductancia del sistema.
4. Blindaje y filtrado de EMI
Uso de pistas guarda (Guard Traces) y relleno de tierra
Cuando existen señales especialmente sensibles o interfaces de alta velocidad, pueden aplicarse técnicas adicionales de blindaje para mejorar el comportamiento electromagnético del diseño.
Una solución habitual consiste en utilizar guard traces, es decir, pistas conectadas a tierra que rodean determinadas señales críticas y ayudan a reducir los acoplamientos capacitivos con pistas vecinas.
Del mismo modo, la utilización de via stitching alrededor de zonas sensibles o en el perímetro de la PCB permite crear barreras electromagnéticas que mejoran el confinamiento de campos y reducen las emisiones radiadas..
Filtros EMI en líneas de entrada/salida
En líneas de alimentación o comunicación también pueden emplearse filtros EMI basados en ferritas, inductores y condensadores. Estos elementos ayudan a bloquear el ruido de alta frecuencia antes de que se propague al resto del sistema o salga al exterior mediante cables y conectores.
5. Consideraciones en componentes y ensamblaje
Un layout optimizado no depende únicamente del routing. La distribución física de los componentes sobre la PCB también influye de forma decisiva en el comportamiento electromagnético.
Los convertidores DC/DC, drivers de motores y otros circuitos con cambios rápidos de corriente suelen generar niveles elevados de ruido. Por ello, es recomendable mantenerlos alejados de sensores, etapas analógicas o referencias de precisión.
También conviene minimizar las distancias entre componentes pasivos y los circuitos a los que están asociados. Un condensador de desacoplo colocado a varios centímetros del integrado pierde gran parte de su efectividad debido a las inductancias parásitas introducidas por las pistas.
La selección del encapsulado también puede influir en el rendimiento. En aplicaciones de alta frecuencia, los componentes SMD suelen ofrecer mejores prestaciones que las versiones through-hole gracias a sus menores inductancias parásitas.
Casos donde un buen diseño EMC marca la diferencia
Aunque todas las PCB deben cumplir criterios básicos de compatibilidad electromagnética, existen aplicaciones donde un diseño EMC adecuado resulta especialmente crítico y puede determinar el éxito del proyecto desde los primeros prototipos.
Dispositivos IoT y comunicaciones inalámbricas
Equipos que incorporan tecnologías como Wi-Fi, Bluetooth, Zigbee, Thread, LoRaWAN o LTE-M dependen directamente de una buena calidad de señal para mantener comunicaciones estables. Un layout inadecuado puede reducir el alcance de la antena, aumentar las pérdidas de paquetes o provocar interferencias entre distintos módulos de comunicación.
Electrónica industrial
En entornos industriales conviven motores, variadores de frecuencia, convertidores de potencia y largas líneas de cableado que generan elevados niveles de ruido eléctrico. Diseñar correctamente el retorno de corriente, el filtrado y la distribución de los distintos bloques funcionales resulta fundamental para garantizar la fiabilidad del sistema.
Equipos de medida y sensores de precisión
Sistemas de adquisición de datos, instrumentación electrónica o dispositivos médicos suelen trabajar con señales analógicas de muy baja amplitud. En este tipo de aplicaciones, pequeñas interferencias pueden introducir errores de medida o reducir significativamente la precisión del equipo.
Electrónica de potencia
Fuentes de alimentación conmutadas, cargadores, convertidores DC/DC e inversores generan transitorios de alta frecuencia que pueden propagarse al resto del circuito si no se controla adecuadamente el layout. La correcta ubicación de los componentes, la reducción del área de los lazos de corriente y el desacoplo de la alimentación resultan especialmente importantes para minimizar las emisiones.
Interfaces digitales de alta velocidad
Protocolos como USB, Ethernet, CAN FD, PCIe, HDMI o MIPI trabajan con señales rápidas y elevadas velocidades de transmisión. En estos casos, aspectos como la impedancia controlada, la longitud de las pistas, la simetría de los pares diferenciales o la continuidad del plano de referencia tienen un impacto directo tanto en la integridad de señal como en el comportamiento electromagnético de la PCB.
En todos estos escenarios, aplicar criterios de compatibilidad electromagnética durante el diseño permite reducir incidencias, mejorar la fiabilidad del producto y aumentar las probabilidades de superar los ensayos EMC sin necesidad de rediseñar la placa.
En todos estos escenarios, aplicar criterios de compatibilidad electromagnética desde las primeras fases del diseño permite reducir incidencias, mejorar la fiabilidad del producto y aumentar las probabilidades de superar los ensayos EMC sin necesidad de rediseñar la placa. Por este motivo, la EMC constituye uno de los pilares fundamentales dentro de cualquier proyecto de diseño electrónico industrial orientado a fabricación en serie.
¿Qué ocurre cuando una PCB no supera los ensayos EMC?
No superar los ensayos de compatibilidad electromagnética puede tener consecuencias importantes tanto desde el punto de vista técnico como económico. En la mayoría de los casos, el problema no se resuelve modificando un único componente, sino que obliga a revisar parte del diseño electrónico y fabricar nuevos prototipos.
Las consecuencias más habituales son:
- Retrasos en el lanzamiento del producto al mercado.
- Nuevas iteraciones de diseño y fabricación de PCB.
- Repetición de los ensayos de laboratorio y aumento de los costes de certificación.
- Modificaciones en el firmware o en la arquitectura electrónica para reducir emisiones.
- Incremento del coste final del producto debido a la incorporación de filtros, blindajes u otros componentes adicionales.
En proyectos industriales o de alto volumen de fabricación, estas incidencias pueden traducirse en semanas de retraso y un incremento significativo del presupuesto de desarrollo.
Por este motivo, cada vez más empresas incorporan revisiones específicas de compatibilidad electromagnética durante la fase de diseño de la PCB. Analizar aspectos como el stack-up, el routing, los caminos de retorno de corriente o la distribución de la alimentación antes de fabricar los primeros prototipos permite detectar muchos problemas potenciales cuando todavía resulta sencillo y económico corregirlos.
En Kenso Circuits solemos abordar la compatibilidad electromagnética desde las primeras etapas del desarrollo electrónico. Esta metodología permite reducir riesgos, minimizar iteraciones y aumentar las probabilidades de que el producto supere los ensayos EMC a la primera, acelerando así su paso a producción.
Preguntas frecuentes sobre EMI y diseño de PCB
¿Qué diferencia existe entre EMI y EMC?
Aunque suelen utilizarse conjuntamente, no significan lo mismo. Las EMI (Interferencias Electromagnéticas) son las perturbaciones generadas por un dispositivo electrónico, mientras que la EMC (Compatibilidad Electromagnética) hace referencia a la capacidad de un equipo para funcionar correctamente sin generar ni sufrir interferencias excesivas.
¿Es posible eliminar completamente las interferencias electromagnéticas?
No. Todos los circuitos electrónicos generan cierto nivel de emisiones electromagnéticas. El objetivo del diseño consiste en mantenerlas dentro de los límites establecidos por las normativas y garantizar que no afecten al funcionamiento del propio equipo ni de otros dispositivos cercanos.
¿Qué componentes suelen generar más problemas EMI?
Los principales focos de interferencias suelen ser:
- Convertidores DC/DC.
- Fuentes de alimentación conmutadas.
- Relojes digitales de alta frecuencia.
- Interfaces Ethernet, USB o HDMI.
- Módulos Wi-Fi, Bluetooth y otras comunicaciones inalámbricas.
- Drivers de motores y cargas inductivas.
¿Cuándo conviene empezar a tener en cuenta la compatibilidad electromagnética?
Desde las primeras fases del diseño electrónico. Esperar a las pruebas de laboratorio para corregir problemas EMC suele implicar rediseñar la PCB, fabricar nuevos prototipos y repetir los ensayos, con el consiguiente incremento de costes y plazos.
¿Influye el número de capas de la PCB en las EMI?
Sí. Una PCB multicapa con planos continuos de tierra y alimentación suele ofrecer un comportamiento electromagnético muy superior al de una placa de dos capas, ya que proporciona caminos de retorno mejor definidos y facilita el control de la impedancia.
¿Es recomendable separar la masa analógica y la masa digital?
Depende del diseño. En muchos casos resulta más eficaz utilizar un único plano de tierra continuo y controlar cuidadosamente los caminos de retorno de corriente que dividir la masa en varias zonas. La decisión debe tomarse en función de la arquitectura del circuito y de las recomendaciones del fabricante de los componentes.
¿Qué papel desempeña el routing en la reducción de EMI?
El routing influye directamente sobre la integridad de señal y las emisiones electromagnéticas. Mantener recorridos cortos, controlar la impedancia de las señales críticas, minimizar los lazos de corriente y respetar las reglas de separación entre pistas son algunas de las medidas más eficaces para reducir problemas EMC.
¿Cómo saber si una PCB tendrá fallos de compatibilidad electromagnética?
Aunque existen herramientas de simulación que permiten detectar muchos problemas antes de fabricar la placa, la validación definitiva requiere realizar ensayos EMC sobre prototipos. No obstante, aplicar buenas prácticas de diseño desde el inicio reduce significativamente el riesgo de no superar estas pruebas.
¿Qué ventajas ofrece revisar el diseño antes de fabricar?
Una revisión técnica del layout permite detectar incidencias relacionadas con EMI, integridad de señal, alimentación, distribución de componentes y fabricación antes de invertir en prototipos o producción. Esto reduce costes, evita iteraciones innecesarias y acelera el desarrollo del producto.
¿Puede corregirse un diseño que ya ha sido fabricado?
Sí, aunque normalmente implica nuevas iteraciones de la PCB, repetir parte de la validación y aumentar tanto los plazos como los costes del desarrollo. Por este motivo resulta recomendable detectar estas incidencias antes de fabricar.
En sectores como la automatización industrial, la electrónica de potencia, la energía o los dispositivos IoT, donde muchas empresas de la Comunidad Valenciana desarrollan nuevos productos electrónicos, la compatibilidad electromagnética se ha convertido en uno de los aspectos más importantes durante el diseño de PCB.
Conclusión
La compatibilidad electromagnética no debe entenderse como una fase final del desarrollo, sino como un criterio de diseño presente desde la definición de la arquitectura electrónica y el layout de la PCB. Aplicar buenas prácticas desde las primeras etapas permite reducir incidencias durante la validación, minimizar modificaciones sobre el hardware y aumentar las probabilidades de superar los ensayos EMC en el primer prototipo.
Un stack-up bien definido, un routing optimizado, una distribución adecuada de la alimentación y una correcta ubicación de los componentes no solo mejoran el comportamiento electromagnético del circuito, sino que también contribuyen a obtener productos más fiables, fáciles de fabricar y preparados para su industrialización. Además de mejorar la fiabilidad y el rendimiento del producto, estas medidas facilitan los procesos de certificación CE al reducir el riesgo de modificaciones durante los ensayos de compatibilidad electromagnética.
