Sustratos para PCB: diferencias entre FR4, Rogers, cerámica y otros materiales

Cuando se diseña una placa de circuito impreso (PCB), gran parte de la atención suele centrarse en el esquemático, el layout o la selección de los componentes electrónicos. Sin embargo, existe otro aspecto que puede influir de forma decisiva en el rendimiento, la fiabilidad y el coste del producto: el sustrato sobre el que se fabrica la PCB.

Aunque el FR4 continúa siendo el material más utilizado en la mayoría de aplicaciones electrónicas, no siempre es la mejor opción. A medida que aumentan las frecuencias de trabajo, las necesidades de disipación térmica o las exigencias mecánicas, pueden ser necesarios materiales específicos como Rogers, cerámica, PTFE, poliimida o Metal Core, cada uno diseñado para responder a necesidades muy concretas.

Elegir un sustrato inadecuado puede provocar pérdidas de señal, problemas de integridad en altas frecuencias, una disipación térmica insuficiente o incluso reducir la vida útil del producto. Por el contrario, seleccionar correctamente el material desde las primeras fases del desarrollo permite optimizar tanto el rendimiento eléctrico como la fabricación y el coste final del dispositivo.

En este artículo analizaremos los principales sustratos utilizados en el diseño de PCBs, sus características, ventajas y limitaciones. Además, veremos qué factores conviene tener en cuenta antes de elegir un material y en qué aplicaciones resulta recomendable utilizar cada uno de ellos.

El sustrato es el material base sobre el que se construye una placa de circuito impreso. Sobre él se laminan las capas de cobre que formarán las pistas del circuito y se montarán posteriormente los componentes electrónicos.

Aunque desde el exterior pueda parecer únicamente un soporte mecánico, el sustrato desempeña un papel mucho más importante dentro del funcionamiento de la PCB. Sus propiedades eléctricas, térmicas y mecánicas condicionan aspectos tan relevantes como la integridad de la señal, la disipación del calor, la estabilidad dimensional o la fiabilidad del producto durante toda su vida útil.

La elección del material puede influir directamente en:

• El comportamiento de señales de alta velocidad y radiofrecuencia.
• La capacidad de disipar el calor generado por componentes de potencia.
• La estabilidad mecánica frente a vibraciones o cambios de temperatura.
• La impedancia controlada de determinadas pistas.
• La resistencia frente a la humedad o ambientes agresivos.
• El coste de fabricación de la PCB.

Por este motivo, seleccionar el sustrato adecuado no consiste únicamente en escoger un material más o menos resistente, sino en encontrar el equilibrio entre prestaciones técnicas, coste y proceso de fabricación.

En productos destinados a sectores como las telecomunicaciones, la electrónica de potencia, la instrumentación o el IoT industrial, esta decisión puede marcar la diferencia entre un diseño que cumple las especificaciones y otro que presenta problemas de funcionamiento desde las primeras fases de validación.

Frecuencia de funcionamiento

Uno de los factores más importantes es la frecuencia a la que trabajará el circuito.

En aplicaciones digitales convencionales o de baja frecuencia, el FR4 ofrece un rendimiento excelente y un coste muy competitivo. Sin embargo, cuando la PCB debe transportar señales de radiofrecuencia, comunicaciones inalámbricas o buses de muy alta velocidad, las pérdidas dieléctricas del material comienzan a cobrar una gran importancia.

En estos casos suele ser recomendable utilizar materiales específicamente desarrollados para aplicaciones RF, como Rogers o determinados laminados basados en PTFE, capaces de mantener una mayor integridad de la señal.

Gestión térmica

La disipación del calor también influye directamente en la elección del sustrato.

Aplicaciones que incorporan transistores de potencia, LEDs de alta intensidad, convertidores DC/DC o módulos de potencia generan cantidades importantes de calor que deben evacuarse correctamente para evitar problemas de fiabilidad.

Materiales como los Metal Core PCB (MCPCB) o determinados sustratos cerámicos ofrecen una conductividad térmica muy superior a la del FR4, permitiendo mejorar la refrigeración del circuito y aumentar la vida útil de los componentes.

Requisitos mecánicos

Además del comportamiento eléctrico, el sustrato debe soportar las condiciones mecánicas a las que estará sometido el producto.

En algunos proyectos será necesario maximizar la rigidez estructural de la PCB, mientras que en otros puede ser preferible utilizar materiales flexibles capaces de adaptarse a espacios reducidos o superficies curvas.

También conviene considerar factores como la resistencia frente a vibraciones, impactos o ciclos térmicos repetitivos, especialmente en aplicaciones industriales, automoción o aeroespaciales.

Coste y volumen de fabricación

El presupuesto disponible y el número de unidades a fabricar también forman parte de la decisión.

El FR4 continúa siendo la opción más equilibrada para la mayoría de productos electrónicos gracias a su excelente relación entre prestaciones y coste. Sin embargo, cuando el rendimiento eléctrico o térmico constituye un requisito crítico, el incremento de precio asociado a otros materiales suele compensarse con una mayor fiabilidad y mejores prestaciones.

Por este motivo, la elección del sustrato no debería realizarse únicamente comparando el precio del laminado, sino evaluando el impacto que tendrá sobre todo el ciclo de vida del producto, desde el prototipo hasta la producción en serie.

La industria electrónica dispone actualmente de una amplia variedad de materiales para fabricar placas de circuito impreso. Cada uno presenta unas propiedades eléctricas, térmicas y mecánicas diferentes, por lo que la elección dependerá siempre de los requisitos del proyecto.

Mientras que algunos materiales están optimizados para reducir costes, otros priorizan la estabilidad térmica, la transmisión de señales de alta frecuencia o la disipación del calor.

A continuación, repasamos los sustratos más utilizados y las aplicaciones para las que resultan más adecuados.

FR4 El estándar de la industria electrónica

El FR4 es, con diferencia, el material más utilizado para fabricar PCBs. Se trata de un laminado compuesto por tejido de fibra de vidrio impregnado con resina epoxi, cuya principal característica es ofrecer un excelente equilibrio entre prestaciones mecánicas, comportamiento eléctrico y coste.

Gracias a su versatilidad, el FR4 está presente en la inmensa mayoría de dispositivos electrónicos actuales, desde pequeños equipos de consumo hasta sistemas industriales complejos.

Principales ventajas

• Excelente relación entre prestaciones y coste.
• Buena resistencia mecánica y estabilidad dimensional.
• Amplia disponibilidad en prácticamente cualquier fabricante de PCBs.
• Compatible con diseños multicapa y procesos de fabricación estándar.
• Buen comportamiento para la mayoría de aplicaciones digitales y analógicas.

Limitaciones

Aunque el FR4 ofrece un excelente rendimiento en la mayoría de aplicaciones, presenta ciertas limitaciones cuando aumentan las exigencias eléctricas.

A frecuencias elevadas sus pérdidas dieléctricas son superiores a las de otros materiales especializados, lo que puede afectar a la integridad de la señal en aplicaciones de radiofrecuencia o comunicaciones de muy alta velocidad.

Además, su conductividad térmica es relativamente baja, por lo que no siempre resulta la mejor opción para circuitos de potencia o aplicaciones donde la disipación del calor sea un aspecto crítico.

¿Cuándo elegir FR4?

El FR4 sigue siendo la mejor elección para la mayoría de proyectos de electrónica, especialmente en:

• Equipos industriales.
• Automatización.
• Electrónica de consumo.
• Instrumentación.
• Dispositivos IoT.
• Sistemas embebidos.
• Prototipos y producción en serie.

En la mayoría de aplicaciones donde no existan requisitos especiales de alta frecuencia o elevada disipación térmica, continúa siendo la solución más equilibrada.

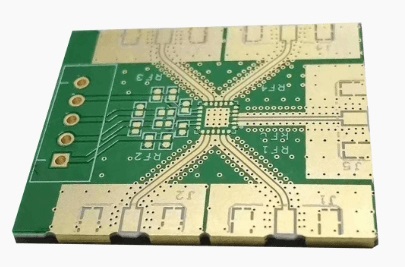

Además del FR4 convencional, existen laminados de altas prestaciones desarrollados por fabricantes especializados para aplicaciones industriales y de alta velocidad.

Cuando las señales trabajan a varios gigahercios, las propiedades dieléctricas del sustrato comienzan a ser determinantes.

En estas aplicaciones, materiales desarrollados por Rogers Corporation, como RO4350B o RO4003C, se han convertido en una referencia gracias a su baja pérdida dieléctrica y a la estabilidad de sus características eléctricas.

Su utilización permite minimizar la atenuación de la señal y mantener una impedancia mucho más estable que con un laminado convencional de FR4.

Principales ventajas

• Muy bajas pérdidas dieléctricas.
• Excelente estabilidad eléctrica en altas frecuencias.
• Permitividad dieléctrica muy controlada.
• Mejor comportamiento en diseños con impedancia controlada.
• Buena estabilidad térmica.

Limitaciones

El principal inconveniente de Rogers es su coste, considerablemente superior al del FR4.

Además, algunos materiales requieren procesos específicos durante la fabricación y el ensamblaje, lo que puede incrementar tanto el precio como los plazos de producción.

Por ello, normalmente solo se emplea cuando las prestaciones eléctricas justifican esta inversión adicional.

¿Cuándo elegir Rogers?

Es la opción recomendada para:

• Antenas.
• Comunicaciones inalámbricas.
• Equipos Wi-Fi.
• Sistemas 5G.
• Radar.
• Satélites.
• Instrumentación RF.
• Electrónica de microondas.

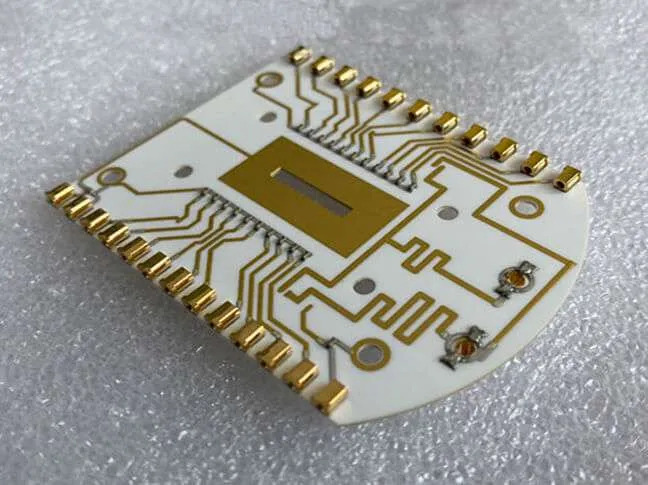

Las PCBs cerámicas utilizan materiales como el óxido de aluminio (Al₂O₃) o el nitruro de aluminio (AlN) como base estructural.

Su principal ventaja es combinar una elevada conductividad térmica con una excelente estabilidad eléctrica, permitiendo trabajar en condiciones donde otros materiales resultarían insuficientes.

Principales ventajas

• Excelente disipación térmica.
• Muy alta estabilidad dimensional.
• Gran resistencia frente a temperaturas extremas.
• Buen comportamiento eléctrico.
• Elevada resistencia química.

Limitaciones

La cerámica presenta un coste considerablemente superior al FR4 y requiere procesos de fabricación mucho más especializados.

Además, su mayor fragilidad obliga a extremar las precauciones durante el mecanizado y el montaje.

Por ello suele reservarse para aplicaciones donde la fiabilidad y el rendimiento tienen prioridad sobre el coste.

¿Cuándo elegir cerámica?

Resulta especialmente adecuada para:

• Electrónica de potencia.
• Automoción eléctrica.
• Inversores.
• Equipos aeroespaciales.
• Electrónica militar.
• Sensores industriales.
• Instrumentación de alta precisión.

Además de los materiales anteriores, existen otros laminados diseñados para aplicaciones muy específicas.

Aunque su utilización es menos frecuente, pueden aportar ventajas importantes cuando el producto presenta requisitos particulares.

Poliimida

La poliimida se utiliza principalmente en PCBs flexibles.

Su elevada flexibilidad permite fabricar circuitos capaces de doblarse o adaptarse a geometrías complejas sin comprometer la integridad eléctrica.

Es habitual encontrar este material en:

• Wearables.
• Equipos médicos.
• Electrónica flexible.
• Automoción.
• Cámaras.
• Electrónica portátil.

PTFE (Teflón)

El PTFE destaca por presentar una constante dieléctrica muy estable y unas pérdidas extremadamente bajas.

Por este motivo se utiliza ampliamente en aplicaciones RF y microondas donde la transmisión de la señal resulta especialmente crítica.

Es habitual en:

• Antenas.
• Equipos de telecomunicaciones.
• Radar.
• Comunicaciones por satélite.
• Sistemas de alta frecuencia.

Metal Core PCB (MCPCB)

Las PCBs con núcleo metálico incorporan normalmente una base de aluminio o cobre que mejora considerablemente la disipación térmica.

Su utilización resulta especialmente interesante cuando los componentes generan una elevada cantidad de calor.

Entre sus aplicaciones más habituales destacan:

• Iluminación LED de alta potencia.
• Convertidores de potencia.
• Electrónica industrial.
• Cargadores.
• Equipos de automoción.
• Electrónica para energías renovables.

Después de conocer las características de los principales materiales utilizados en la fabricación de PCBs, la siguiente pregunta es inevitable: ¿qué sustrato debería utilizar para mi proyecto?

La respuesta dependerá de factores como la frecuencia de trabajo, la potencia disipada, las condiciones ambientales, el presupuesto disponible o el volumen de fabricación. En muchos casos no existe un único material correcto, sino un equilibrio entre prestaciones, coste y facilidad de fabricación.

Estas son algunas recomendaciones generales para las aplicaciones más habituales.

Prototipos y electrónica general

Cuando el objetivo es desarrollar un prototipo funcional o fabricar un producto electrónico de uso general, el FR4 continúa siendo la opción más recomendable.

Su excelente relación entre coste, disponibilidad y prestaciones permite desarrollar la mayoría de los proyectos electrónicos sin necesidad de recurrir a materiales más especializados.

Además, prácticamente todos los fabricantes de PCBs trabajan habitualmente con FR4, lo que simplifica tanto la fabricación como el ensamblaje.

IoT industrial y sistemas embebidos

Los dispositivos IoT suelen combinar comunicaciones inalámbricas, sensores, microcontroladores y alimentación de bajo consumo en un espacio reducido.

En la mayoría de estas aplicaciones, el FR4 sigue ofreciendo un comportamiento excelente. Sin embargo, cuando el producto incorpora antenas integradas o trabaja con señales de muy alta frecuencia, puede resultar interesante utilizar materiales como Rogers en determinadas zonas del diseño para mejorar la integridad de la señal.

Esta combinación permite optimizar tanto el rendimiento como el coste de fabricación.

Radiofrecuencia y comunicaciones

Cuando la PCB trabaja con señales de varios gigahercios, pequeñas variaciones en las propiedades dieléctricas del material pueden afectar al funcionamiento del circuito.

Aplicaciones como Wi-Fi, Bluetooth, 5G, radar o comunicaciones por satélite suelen utilizar materiales como Rogers o PTFE, capaces de reducir las pérdidas de señal y mantener una impedancia mucho más estable que el FR4 convencional.

En este tipo de diseños, la elección del sustrato forma parte del propio diseño de RF y debe considerarse desde las primeras fases del proyecto.

Electrónica de potencia

Los equipos de potencia presentan un reto diferente: gestionar adecuadamente el calor generado por los componentes.

Convertidores, cargadores, inversores, fuentes de alimentación o controladores de motores pueden beneficiarse de materiales con una mayor conductividad térmica, como las PCBs con núcleo metálico (Metal Core) o determinados sustratos cerámicos.

Una mejor disipación térmica contribuye a aumentar la fiabilidad del producto y prolongar la vida útil de los componentes electrónicos.

Automoción, aeroespacial y aplicaciones críticas

Sectores como la automoción, la industria aeroespacial o determinados equipos médicos exigen materiales capaces de soportar condiciones ambientales extremas y ofrecer una elevada estabilidad durante muchos años.

En estas aplicaciones es habitual recurrir a sustratos cerámicos o laminados especializados que garanticen un comportamiento estable frente a cambios de temperatura, vibraciones y elevados niveles de potencia.

Aunque estos materiales presentan un mayor coste, suelen resultar imprescindibles cuando la fiabilidad constituye un requisito prioritario.

La elección del sustrato suele realizarse al inicio del proyecto y condiciona numerosas decisiones posteriores relacionadas con el diseño, la fabricación y el montaje de la PCB.

Estos son algunos de los errores más frecuentes.

Elegir siempre FR4 por costumbre

El FR4 es un excelente material y resulta adecuado para la mayoría de aplicaciones, pero no debe convertirse en una elección automática.

Cuando el producto trabaja con radiofrecuencia, elevadas temperaturas o requiere una gran estabilidad eléctrica, utilizar un sustrato más adecuado puede mejorar significativamente el rendimiento sin necesidad de modificar el resto del diseño.

Seleccionar materiales de altas prestaciones sin necesitarlos

Del mismo modo, utilizar Rogers o cerámica en aplicaciones donde el FR4 ofrece un rendimiento más que suficiente solo incrementará el coste de fabricación sin aportar ventajas reales.

La mejor solución no siempre es el material más avanzado, sino el que mejor se adapta a las necesidades del proyecto.

No considerar la disipación térmica

Muchos problemas de temperatura no se solucionan únicamente mejorando el sistema de refrigeración.

Elegir un sustrato con mayor conductividad térmica puede facilitar la evacuación del calor y reducir la temperatura de funcionamiento de componentes críticos, especialmente en electrónica de potencia o iluminación LED.

Ignorar el proceso de fabricación

Cada material presenta requisitos específicos de mecanizado, laminación y ensamblaje.

Seleccionar un sustrato sin tener en cuenta la capacidad del fabricante o el proceso de producción puede incrementar los costes, alargar los plazos o dificultar la fabricación de la PCB.

Por este motivo, resulta recomendable definir el material durante las primeras fases del diseño y validar que es compatible con el proceso de industrialización previsto.

Basar la decisión únicamente en el precio

Aunque el coste siempre es un factor importante, no debería ser el único criterio para seleccionar un sustrato.

Una diferencia relativamente pequeña en el precio del laminado puede evitar problemas de integridad de señal, mejorar la disipación térmica o aumentar la vida útil del producto, reduciendo así el coste total del desarrollo.

Antes de seleccionar el material de una PCB conviene responder a varias preguntas que ayudarán a identificar la opción más adecuada para cada proyecto:

• ¿A qué frecuencia trabajará el circuito?
• ¿Qué potencia deberán disipar los componentes?
• ¿El producto funcionará en ambientes industriales o temperaturas extremas?
• ¿Será necesario controlar la impedancia de determinadas pistas?
• ¿La PCB estará sometida a vibraciones o esfuerzos mecánicos?
• ¿Se fabricarán únicamente prototipos o también producción en serie?
• ¿Cuál es el coste objetivo del producto?

Responder a estas cuestiones desde las primeras fases del desarrollo permite tomar decisiones más acertadas y evitar modificaciones cuando el diseño ya está preparado para fabricación.

En España, cada vez más empresas desarrollan productos electrónicos para sectores como la automatización industrial, la movilidad eléctrica, las telecomunicaciones o el IoT. En este contexto, seleccionar correctamente el sustrato no solo mejora el rendimiento del circuito, sino que también facilita la industrialización del producto y reduce riesgos durante la fabricación en serie.

La elección del sustrato es una de las primeras decisiones que se toman durante el diseño de una PCB y, al mismo tiempo, una de las que mayor impacto tendrá sobre el rendimiento, la fiabilidad y el coste del producto final.

Aunque el FR4 continúa siendo la solución más utilizada gracias a su excelente equilibrio entre prestaciones y coste, aplicaciones relacionadas con la radiofrecuencia, la electrónica de potencia, la gestión térmica o los entornos industriales más exigentes pueden requerir materiales específicos como Rogers, cerámica, PTFE, poliimida o Metal Core.

Seleccionar correctamente el sustrato desde las primeras fases del desarrollo permite optimizar la integridad de la señal, mejorar la disipación del calor, aumentar la estabilidad mecánica y facilitar la fabricación de la PCB. Además, evita rediseños innecesarios cuando el producto avanza desde el prototipo hasta la producción en serie.

A medida que sectores como el IoT industrial, las telecomunicaciones, la movilidad eléctrica, la instrumentación o la automatización continúan evolucionando, elegir el material más adecuado dejará de ser únicamente una decisión técnica para convertirse en un elemento clave dentro de la estrategia de desarrollo de cualquier producto electrónico.

Elegir el material adecuado es solo una de las decisiones que deben tomarse durante el desarrollo de una placa electrónica. La frecuencia de funcionamiento, la gestión térmica, el tipo de componentes, el proceso de fabricación o el entorno donde trabajará el producto influyen directamente en la elección del sustrato.

En Kenso Circuits ayudamos a empresas a desarrollar productos electrónicos preparados para fabricación industrial, asesorando desde las primeras fases del proyecto en aspectos como la selección de materiales, el diseño electrónico, el layout de la PCB y la optimización para producción.

Si estás desarrollando una nueva PCB y quieres asegurarte de elegir el sustrato más adecuado para tu aplicación, estaremos encantados de ayudarte a encontrar la mejor solución técnica para tu proyecto.

Preguntas frecuentes sobre los sustratos para PCB

¿Qué sustrato se utiliza con más frecuencia en las PCBs?

El FR4 es el material más utilizado en la fabricación de placas de circuito impreso gracias a su buena resistencia mecánica, coste reducido y excelente comportamiento en la mayoría de aplicaciones electrónicas. Es la opción habitual tanto para prototipos como para producción en serie.

¿Cuándo merece la pena utilizar Rogers en lugar de FR4?

Los materiales Rogers están diseñados para aplicaciones de radiofrecuencia y altas velocidades, donde resulta fundamental minimizar las pérdidas de señal y mantener una impedancia estable. En diseños de baja frecuencia o electrónica general, el FR4 suele ser suficiente.

¿Qué ventajas ofrecen las PCBs cerámicas?

Las PCBs cerámicas destacan por su elevada conductividad térmica, excelente estabilidad dimensional y resistencia a temperaturas extremas. Por ello se utilizan habitualmente en electrónica de potencia, aplicaciones aeroespaciales, automoción o instrumentación de alta precisión.

¿Qué es un Metal Core PCB?

Una Metal Core PCB (MCPCB) incorpora una base metálica, normalmente de aluminio, que mejora significativamente la disipación térmica respecto a una PCB convencional de FR4. Se utiliza principalmente en iluminación LED, convertidores de potencia y equipos donde la gestión del calor resulta crítica.

¿Cómo influye el sustrato en la integridad de la señal?

Las propiedades dieléctricas del material afectan directamente a la propagación de las señales eléctricas. En aplicaciones de alta velocidad o radiofrecuencia, elegir un sustrato con bajas pérdidas dieléctricas ayuda a reducir la atenuación y mantener una mayor calidad de la señal.

Propiedades como la constante dieléctrica (Dk) o el factor de disipación (Df) son fundamentales para predecir el comportamiento de un material en aplicaciones de alta frecuencia y son objeto de estudio y normalización por organismos de investigación y metrología.

¿Es posible combinar distintos materiales en una misma PCB?

Sí. En aplicaciones de alta frecuencia es habitual fabricar PCBs híbridas, donde determinadas zonas utilizan materiales como Rogers para los circuitos RF mientras que el resto de la placa se fabrica con FR4. Esta solución permite optimizar tanto el rendimiento como el coste del producto.

¿Qué factores debo considerar antes de elegir un sustrato?

Además del coste, conviene evaluar aspectos como la frecuencia de funcionamiento, la disipación térmica, el entorno de trabajo, la estabilidad mecánica, el volumen de fabricación y la vida útil prevista del producto. La combinación de todos estos factores determinará qué material resulta más adecuado para cada proyecto.

¿El sustrato influye en el coste final de la PCB?

Sí. El material base representa una parte importante del coste de fabricación. Sin embargo, seleccionar un sustrato únicamente por su precio puede provocar problemas de rendimiento o fiabilidad que incrementen el coste total del proyecto. Lo recomendable es encontrar el equilibrio entre prestaciones, proceso de fabricación y presupuesto disponible.
