Retos en el Diseño de PCBs para Automoción y Aeroespacial: Certificaciones, Robustez y Temperaturas Extremas

El diseño de placas de circuito impreso (PCBs) para aplicaciones en automoción y aeroespacial presenta desafíos únicos debido a los entornos hostiles, normativas estrictas y la necesidad de una fiabilidad extrema. Desde temperaturas extremas hasta vibraciones constantes, los ingenieros deben garantizar que sus diseños cumplan con los más altos estándares de calidad.

En este artículo, exploraremos los principales retos en el diseño de PCBs para estas industrias, incluyendo:

• Certificaciones obligatorias (ISO, AEC-Q100, DO-254).
• Robustez mecánica y resistencia a vibraciones.
• Manejo de temperaturas extremas (frío intenso y calor excesivo).
• Selección de materiales y técnicas de fabricación especializadas.

Diseñar una PCB para un dispositivo de consumo y hacerlo para un vehículo, un satélite o un sistema aeronáutico son procesos muy diferentes. En estos sectores no basta con que el circuito funcione correctamente en condiciones normales; debe mantener su rendimiento durante años sometido a vibraciones, cambios bruscos de temperatura, humedad, interferencias electromagnéticas y, en algunos casos, condiciones de funcionamiento extremas.

Esto obliga a tomar decisiones desde las primeras fases del desarrollo que afectan tanto al diseño electrónico como a la selección de componentes y materiales. Aspectos como el grosor del cobre, el apilado de la PCB, las distancias de aislamiento, la disposición de los componentes, la gestión térmica, el diseño del layout o la compatibilidad electromagnética dejan de ser simples criterios de optimización para convertirse en requisitos que condicionan directamente la fiabilidad, la seguridad y la posibilidad de certificar el producto.

Además, el diseño debe contemplar desde el inicio aspectos como la facilidad de fabricación, la inspección, la trazabilidad y la posibilidad de realizar ensayos de validación, ya que cualquier modificación en fases avanzadas del proyecto puede implicar un incremento significativo de los costes y de los plazos de desarrollo.

Por este motivo, el diseño de una PCB para automoción o aeroespacial suele abordarse desde una perspectiva mucho más orientada al ciclo de vida del producto, buscando minimizar fallos, facilitar las validaciones y garantizar un funcionamiento estable incluso después de miles de horas de servicio.

Automoción: AEC-Q100 e ISO 26262

En el sector automotriz europeo, las PCBs, además del marcado CE y el RoHS, se deben cumplir con las siguientes certificaciones:

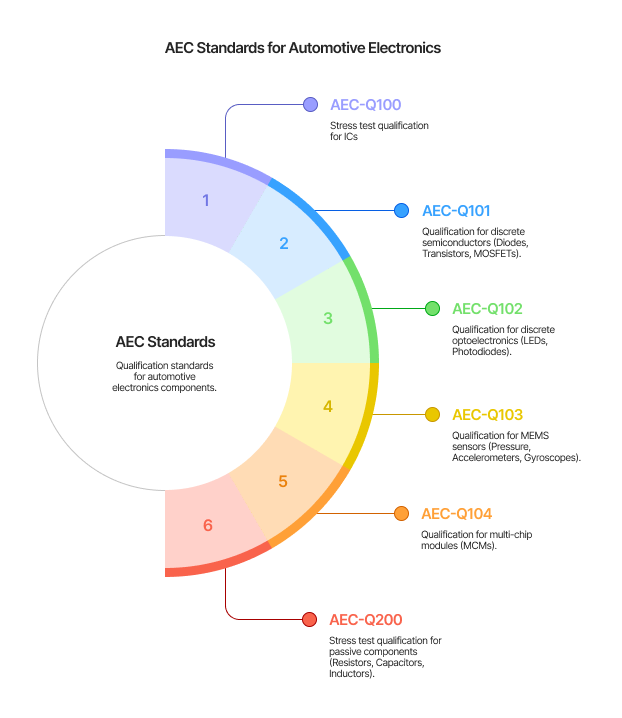

• AEC-Q100/Q200: estándar fundamental de la industria automotriz para la calificación de circuitos integrados (CI), establecido por el Automotive Electronics Council (AEC), el cual define pruebas de estrés rigurosas para asegurar la fiabilidad y calidad de los chips en condiciones automotrices extremas, incluyendo grados de temperatura específicos (Grado 0 a 3), garantizando que los componentes electrónicos puedan operar de manera segura y duradera en vehículos.

• ISO 26262 (Seguridad Funcional): norma internacional de seguridad funcional para la industria automotriz, que proporciona un marco para gestionar los riesgos de los sistemas eléctricos y electrónicos (E/E) en vehículos de carretera, desde el diseño hasta el desmantelamiento, utilizando un enfoque basado en el riesgo (ASIL) para asegurar que los fallos no causen lesiones, cubriendo todo el ciclo de vida del producto y basándose en la norma genérica IEC 61508.
• ECE R10 (Compatibilidad Electromagnética): Regula que los sistemas electrónicos no interfieran entre sí ni con el vehículo, esencial para la homologación.UNECE R155/R156 (Ciberseguridad): Obligatorio para la homologación de vehículos nuevos en la UE desde julio de 2022 (R155) y 2024 (R156), afectando a todos los vehículos vendidos.
• IATF 16949: Sistema de gestión de calidad específico para la industria automotriz, complementario a ISO 9001.

Aeroespacial:

En aviación y espacio, las normativas son aún más rigurosas:

• Reglamento (UE) 748/2012 (EASA): Establece normas para la certificación de aeronavegabilidad, diseño (Certificados de Tipo), producción y medio ambiente de productos, componentes y equipos aeronáuticos, incluyendo requisitos para organizaciones de diseño y producción.
• Normas AS9100/EN 9100 (y EN 9110/9120): Sistemas de gestión de calidad específicos para la industria aeroespacial, esenciales para ser proveedor, basados en ISO 9001 pero con requisitos adicionales de gestión de riesgos, trazabilidad y control de proveedores.
• Compatibilidad Electromagnética (EMC): Normas como CISPR 25, ISO 11452 (series 2, 4), ISO 7637 (series 2, 3) y ISO 10605, que aseguran que la electrónica no interfiera con otros sistemas y funcione correctamente en el entorno aeroespacial.
• Ciberseguridad: Regulaciones como el Reglamento (UE) 1035/2011 sobre servicios de navegación aérea, que incluyen la protección contra interferencias ilícitas, fundamentales para sistemas electrónicos.
• Reglamento (UE) 910/2014 (eIDAS): Regula la identificación electrónica y servicios de confianza (firmas, sellos, sellos de tiempo) para asegurar transacciones seguras y su validez legal en toda la UE, importante para la gestión documental y electrónica en aeroespacial.

Para la electrónica aeroespacial en Europa, debes cumplir con las normas de calidad y gestión (EN 9100), cumplir requisitos técnicos de aeronavegabilidad y EMC según EASA y estándares técnicos, y asegurar la validez electrónica con eIDAS, siendo la AS9100 clave para la cadena de suministro y la fiabilidad.

Uno de los principales retos en el diseño de PCBs para automoción y aeroespacial consiste en garantizar que el circuito mantenga su funcionamiento durante años pese a estar sometido a esfuerzos mecánicos continuos. Las vibraciones, los impactos y los ciclos repetitivos de expansión y contracción de los materiales pueden provocar desde pequeñas grietas en las soldaduras hasta la rotura de pistas o la desconexión de componentes críticos.

Por este motivo, la robustez mecánica debe contemplarse desde las primeras fases del diseño, seleccionando materiales adecuados y aplicando criterios de layout que minimicen las tensiones sobre la placa y sus componentes.

Automoción: resistencia a vibraciones continuas

En un vehículo, la electrónica está expuesta de forma permanente a vibraciones generadas por el motor, irregularidades del firme, frenadas, aceleraciones o cambios bruscos de temperatura. Aunque estos esfuerzos puedan parecer pequeños de forma individual, su repetición durante miles de horas de funcionamiento puede provocar fenómenos de fatiga mecánica que reduzcan significativamente la vida útil del producto.

Los componentes de mayor tamaño, como conectores, transformadores, relés o disipadores, suelen ser especialmente sensibles a estos esfuerzos, ya que concentran gran parte de las tensiones transmitidas a la PCB.

Para aumentar la fiabilidad del conjunto es habitual recurrir a soluciones como:

• PCBs de alta Tg (temperatura de transición vítrea) o sustratos metal-core (aluminio) cuando existen elevadas solicitaciones térmicas y mecánicas.
• Refuerzo de componentes pesados mediante soldadura selectiva, adhesivos estructurales o sistemas de fijación adicionales.
• Distribución adecuada de los componentes para reducir esfuerzos sobre las zonas más críticas de la placa.

¿Qué es la temperatura de transición vítrea (Tg)?
La temperatura de transición vítrea indica el punto a partir del cual el material base de la PCB comienza a perder rigidez mecánica. Utilizar laminados con una Tg elevada permite mejorar el comportamiento del circuito frente a altas temperaturas y reducir el riesgo de deformaciones o delaminaciones.

Aeroespacial: fiabilidad en condiciones extremas

Las aplicaciones aeroespaciales presentan un escenario todavía más exigente. Durante el lanzamiento de un satélite o el funcionamiento de una aeronave, las PCBs pueden estar sometidas a fuertes aceleraciones, vibraciones de alta frecuencia y rápidos ciclos térmicos que generan importantes tensiones internas sobre el circuito.

En estos entornos, un pequeño fallo mecánico puede comprometer el funcionamiento de sistemas críticos, por lo que el diseño suele incorporar medidas adicionales para aumentar la fiabilidad y minimizar los puntos únicos de fallo.

Entre las soluciones más utilizadas destacan:

• Aplicación de conformal coating, un recubrimiento protector que mejora la resistencia frente a humedad, vibraciones y contaminación ambiental.
• Diseño con redundancia en pistas o señales críticas, evitando que un único fallo provoque la pérdida completa de una función esencial.
• Uso de vías rellenas de cobre (filled vias) para incrementar la resistencia mecánica y reducir el riesgo de fisuras en zonas sometidas a elevadas tensiones térmicas.
• Selección de materiales y procesos de ensamblaje capaces de soportar ciclos térmicos repetitivos sin degradar las uniones soldadas.

En ambos sectores, la robustez mecánica no depende únicamente de la calidad de los materiales empleados. También está directamente relacionada con un diseño electrónico que tenga en cuenta desde el inicio las condiciones reales de funcionamiento del producto y su vida útil prevista.

La temperatura es uno de los factores que más condiciona la fiabilidad de una PCB. En aplicaciones de automoción y aeroespacial, los circuitos electrónicos deben mantener un funcionamiento estable tanto a temperaturas bajo cero como en entornos donde determinados componentes pueden superar fácilmente los 100 °C durante largos periodos de tiempo.

Estos cambios térmicos provocan la expansión y contracción de los materiales que forman la PCB, las soldaduras y los componentes electrónicos. Cuando estos materiales presentan coeficientes de expansión diferentes, aparecen tensiones mecánicas que, con el paso del tiempo, pueden generar microfisuras, delaminaciones o fallos en las uniones soldadas.

Rangos térmicos habituales

En ambos casos, el diseño debe garantizar que la PCB conserve sus propiedades mecánicas y eléctricas durante toda la vida útil del producto.

Selección de materiales

La elección del laminado influye directamente en la estabilidad térmica del circuito y en su comportamiento frente a ciclos continuos de calentamiento y enfriamiento.

Entre los materiales más utilizados destacan:

• FR4 de alta Tg, recomendado cuando la PCB va a trabajar de forma continuada a temperaturas elevadas.
• PTFE y materiales cerámicos, especialmente utilizados en aplicaciones de alta frecuencia, como radares, sistemas de comunicaciones o equipos aeroespaciales.
• Poliimida (Polyimide), empleada en circuitos flexibles o aplicaciones sometidas a movimientos repetitivos y altas temperaturas.

Seleccionar el material adecuado desde las primeras fases del diseño ayuda a reducir el riesgo de deformaciones, delaminaciones y fallos prematuros.

Gestión térmica de la PCB

Tan importante como elegir el material es diseñar una estrategia eficaz para evacuar el calor generado por los componentes de potencia.

Algunas de las soluciones más habituales son:

• Incorporar thermal vias bajo componentes con elevada disipación, como MOSFET, reguladores o convertidores de potencia.
• Integrar disipadores térmicos (heat sinks) cuando la potencia disipada lo requiera.
• Optimizar el layout de la PCB para distribuir uniformemente el calor y evitar puntos calientes que puedan reducir la vida útil de los componentes.

Una gestión térmica adecuada mejora la fiabilidad del sistema y contribuye a mantener un comportamiento estable incluso en condiciones de funcionamiento muy exigentes.

Un error frecuente

Uno de los errores más habituales consiste en utilizar FR4 convencional en aplicaciones donde la temperatura de trabajo supera de forma continuada los 130 °C. En estas condiciones, el laminado puede perder parte de sus propiedades mecánicas y aumentar el riesgo de delaminación o fatiga térmica.

Cuando el producto va a trabajar en entornos especialmente exigentes, resulta recomendable optar por materiales con una temperatura de transición vítrea (Tg) elevada, como FR4 High Tg o laminados específicos como Isola 370HR, capaces de ofrecer un mejor comportamiento frente a temperaturas elevadas y ciclos térmicos repetitivos.

Diseñar una PCB para automoción o aeroespacial implica afrontar requisitos muy superiores a los de otras aplicaciones electrónicas. Las condiciones ambientales extremas, las exigencias normativas y la necesidad de garantizar un funcionamiento fiable durante años obligan a considerar aspectos como la selección de materiales, la gestión térmica, la robustez mecánica y la compatibilidad electromagnética desde las primeras fases del desarrollo.

Un diseño que tenga en cuenta estos factores no solo facilita la superación de los procesos de validación y certificación, sino que también reduce el riesgo de fallos, simplifica la industrialización y contribuye a prolongar la vida útil del producto.

A medida que sectores como la movilidad eléctrica, la automatización avanzada o el New Space continúan creciendo, desarrollar PCBs preparadas para trabajar en entornos exigentes será un factor cada vez más determinante para garantizar la competitividad y la fiabilidad de los nuevos dispositivos electrónicos.

En España, y especialmente en regiones con un importante tejido industrial, donde conviven empresas vinculadas a la automoción, la movilidad eléctrica, la industria ferroviaria y el sector aeroespacial, contar con un diseño electrónico robusto desde las primeras fases del proyecto puede marcar la diferencia entre un prototipo funcional y un producto preparado para su fabricación e industrialización.

El diseño de una PCB para automoción, aeroespacial o cualquier entorno industrial crítico requiere mucho más que un esquema eléctrico funcional. La selección de materiales, la gestión térmica, el diseño del layout, la compatibilidad electromagnética y la preparación para fabricación pueden marcar la diferencia entre un prototipo que funciona en laboratorio y un producto preparado para operar durante años en condiciones reales.
