Guía Completa: Acabados Superficiales en PCBs y sus Ventajas

Aunque en muchos proyectos esta elección se deja en manos del fabricante o se selecciona por defecto, el acabado superficial determina cómo se protegerá el cobre frente a la oxidación, la facilidad con la que podrán soldarse los componentes y el comportamiento de la placa durante el montaje, el almacenamiento o el funcionamiento a largo plazo.

Elegir un acabado inadecuado puede provocar problemas de soldabilidad, limitar el uso de determinados encapsulados, reducir la resistencia frente a la corrosión o incrementar innecesariamente el coste de fabricación. Por el contrario, seleccionar el acabado más adecuado para cada aplicación permite mejorar la fiabilidad del producto y facilitar tanto el ensamblaje como la producción en serie.

En este artículo analizaremos los principales acabados superficiales utilizados en la fabricación de PCBs, sus ventajas, limitaciones y aplicaciones más habituales. Además, veremos qué factores conviene tener en cuenta antes de elegir uno u otro y qué errores suelen cometerse durante esta decisión.

Una vez fabricada una PCB, las pistas de cobre quedan expuestas al aire y comienzan a oxidarse de forma natural. Esta oxidación dificulta el proceso de soldadura y puede afectar tanto a la calidad de las uniones como a la fiabilidad del producto final.

Para evitar este problema, durante la fabricación se aplica un acabado superficial sobre las zonas de cobre que permanecerán accesibles para la soldadura o el contacto eléctrico. Esta capa actúa como protección frente a la corrosión y prepara la superficie para el proceso de ensamblaje.

Sin embargo, su función va mucho más allá de proteger el cobre. La elección del acabado influye directamente en aspectos como:

• La soldabilidad de los componentes durante el montaje.
• La planitud de la superficie, especialmente importante en encapsulados BGA, QFN o componentes de alta densidad.
• La resistencia frente a la oxidación durante el almacenamiento.
• La posibilidad de realizar retrabajos o varias operaciones de soldadura.
• La durabilidad de conectores y contactos eléctricos sometidos a desgaste mecánico.
• El comportamiento de la PCB en aplicaciones de alta frecuencia o radiofrecuencia (RF).
• El coste final de fabricación.

Por este motivo, el acabado superficial no debe considerarse una decisión secundaria. Forma parte del propio diseño de la PCB y debe seleccionarse teniendo en cuenta tanto las características del producto como el proceso de fabricación previsto.

En proyectos destinados a producción en serie, elegir correctamente el acabado desde las primeras fases del desarrollo ayuda a reducir incidencias durante el montaje, mejorar la calidad del ensamblaje y evitar modificaciones cuando el producto entra en fabricación.

¿Qué factores influyen en la elección del acabado superficial?

No existe un acabado superficial que sea el mejor para todas las aplicaciones. Cada tecnología presenta ventajas e inconvenientes, por lo que la elección dependerá siempre de las necesidades concretas del proyecto.

Antes de seleccionar un acabado conviene analizar varios aspectos que condicionarán tanto el proceso de fabricación como el comportamiento del producto durante toda su vida útil.

Tipo de componentes

Las PCBs que incorporan encapsulados de alta densidad, como BGA, QFN o componentes de paso muy fino, requieren superficies extremadamente planas para garantizar una correcta soldadura. En estos casos, acabados como ENIG o ENEPIG suelen ofrecer mejores resultados que otras alternativas.

Por el contrario, en diseños sencillos con componentes through-hole o encapsulados SMD convencionales, soluciones como HASL pueden resultar perfectamente válidas y mucho más económicas.

Proceso de ensamblaje

También es importante considerar cómo se ensamblará la PCB.

Si el producto va a someterse a varios ciclos de soldadura, procesos de retrabajo o montaje mixto, algunos acabados ofrecen una mayor resistencia que otros.

En cambio, cuando la placa se fabrica y ensambla inmediatamente, opciones como OSP permiten reducir costes sin comprometer la calidad del montaje.

Entorno de funcionamiento

Las condiciones ambientales también influyen en la elección.

Equipos destinados a trabajar en exteriores, ambientes húmedos, aplicaciones industriales o entornos con agentes corrosivos suelen requerir acabados con una mayor resistencia frente a la oxidación y el desgaste.

Del mismo modo, los conectores sometidos a miles de ciclos de inserción necesitan tratamientos específicos, como el Hard Gold, capaces de soportar un desgaste mecánico continuado.

Coste y volumen de producción

El presupuesto disponible y el número de unidades a fabricar también condicionan la decisión.

En un prototipo puede resultar suficiente utilizar un acabado económico, mientras que en una producción industrial el incremento de coste asociado a un acabado de mayor calidad suele compensarse por la mejora en la fiabilidad, la reducción de incidencias durante el montaje y la mayor vida útil del producto.

Por este motivo, la elección no debería realizarse únicamente comparando el precio del acabado, sino evaluando el coste total del producto a lo largo de todo su ciclo de vida.

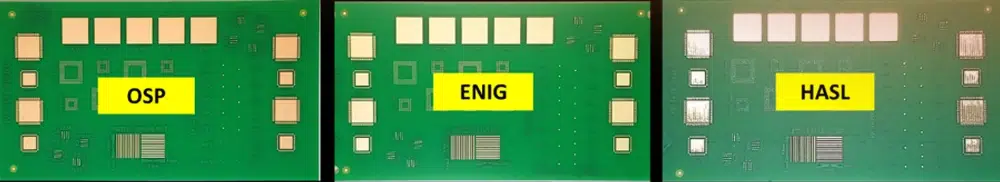

La industria electrónica dispone actualmente de distintos tipos de acabados superficiales, cada uno optimizado para determinadas aplicaciones. Algunos priorizan el bajo coste, otros la facilidad de soldadura o la resistencia mecánica, mientras que otros están diseñados para aplicaciones de alta fiabilidad o alta frecuencia.

Conocer las características de cada uno permite seleccionar la opción más adecuada en función del tipo de producto, el proceso de fabricación y el entorno donde trabajará la PCB.

HASL (Hot Air Solder Leveling)

La opción más económica para aplicaciones generales

El acabado HASL consiste en recubrir las zonas de cobre con una capa de estaño fundido y eliminar posteriormente el exceso mediante aire caliente. Se trata de uno de los acabados más utilizados desde hace décadas debido a su bajo coste y a la buena soldabilidad que ofrece.

Principales ventajas

• Coste reducido.
• Excelente soldabilidad.
• Tecnología ampliamente implantada por la mayoría de fabricantes.
• Muy adecuado para prototipos y pequeñas series.

Limitaciones

El principal inconveniente de HASL es que no genera una superficie completamente plana. La distribución del estaño puede presentar pequeñas irregularidades que dificultan el montaje de componentes con encapsulados de paso muy fino.

Por este motivo no suele recomendarse para PCBs con BGA, QFN, CSP o diseños de alta densidad.

¿Cuándo elegir HASL?

HASL continúa siendo una excelente alternativa para:

• Prototipos funcionales.
• Electrónica industrial convencional.
• Equipos con componentes through-hole o SMD estándar.
• Productos donde el coste tiene un peso importante.

ENIG (Electroless Nickel Immersion Gold)

El estándar para electrónica profesional

El acabado ENIG combina una capa de níquel químico con una fina capa de oro por inmersión. Actualmente es uno de los acabados más utilizados en productos electrónicos de alta calidad gracias a su excelente planitud y elevada resistencia frente a la oxidación.

Principales ventajas

• Superficie extremadamente plana.
• Excelente soldabilidad.
• Gran resistencia durante el almacenamiento.
• Muy adecuado para componentes BGA, QFN y encapsulados de alta densidad.
• Permite realizar retrabajos con mayor facilidad.

Limitaciones

Su principal inconveniente es el coste, superior al de acabados como HASL u OSP.

Además, cuando el proceso de fabricación no está correctamente controlado puede aparecer el conocido fenómeno Black Pad, un defecto que afecta a la unión entre el níquel y el oro y puede comprometer la calidad de la soldadura.

Actualmente los fabricantes de PCB disponen de procesos muy controlados para minimizar este riesgo.

¿Cuándo elegir ENIG?

Es una de las mejores opciones para:

• Productos IoT.
• Electrónica industrial.
• Equipos de comunicaciones.
• Dispositivos con alta densidad de componentes.
• Productos destinados a producción en serie.

OSP (Organic Solderability Preservative)

Una alternativa económica para grandes volúmenes

OSP protege el cobre mediante una fina película orgánica que evita la oxidación hasta el momento del ensamblaje.

Su principal atractivo es el bajo coste y la excelente planitud de la superficie, lo que permite trabajar con componentes SMD de alta densidad.

Principales ventajas

• Coste muy reducido.
• Superficie completamente plana.
• Proceso respetuoso con el medio ambiente.
• Muy utilizado en electrónica de consumo.

Limitaciones

La protección ofrecida por OSP es menos duradera que la de otros acabados metálicos.

Las placas deben ensamblarse en un plazo relativamente corto y no resulta la mejor opción cuando se prevén varios ciclos de soldadura o largos periodos de almacenamiento.

¿Cuándo elegir OSP?

Resulta especialmente interesante para:

• Grandes producciones.
• Electrónica de consumo.
• Productos con procesos de fabricación muy controlados.
• Equipos que se ensamblarán poco después de fabricar la PCB.

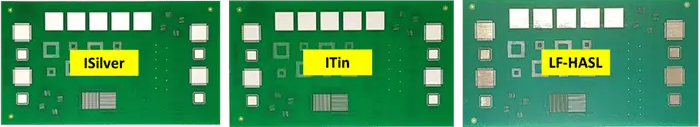

Plata por inmersión (Immersion Silver – IAg)

Excelente comportamiento para señales de alta frecuencia

La plata por inmersión ofrece una superficie muy plana y unas excelentes propiedades eléctricas, lo que la convierte en una alternativa especialmente interesante para aplicaciones RF y de alta velocidad.

Su menor resistencia eléctrica respecto a otros acabados favorece la transmisión de señales de alta frecuencia.

Principales ventajas

• Muy buena soldabilidad.
• Excelente comportamiento en aplicaciones RF.
• Superficie uniforme para componentes SMD.
• Coste inferior al ENIG.

Limitaciones

La plata puede deteriorarse si la PCB se almacena en ambientes con humedad elevada o compuestos que contengan azufre.

Por este motivo requiere unas condiciones de almacenamiento más controladas.

¿Cuándo elegir plata por inmersión?

Es una buena elección para:

• Antenas.
• Equipos RF.
• Sistemas de comunicaciones.
• Electrónica de alta velocidad.
• Dispositivos donde la integridad de señal sea especialmente importante.

Hard Gold (Oro duro)

Máxima resistencia frente al desgaste

A diferencia del ENIG, el Hard Gold utiliza un recubrimiento de oro mucho más grueso aplicado mediante un proceso electrolítico.

No está pensado para facilitar la soldadura, sino para soportar miles de ciclos de contacto mecánico sin degradarse.

Principales ventajas

• Elevadísima resistencia al desgaste.
• Excelente comportamiento frente a la corrosión.
• Gran estabilidad a largo plazo.

Limitaciones

Su elevado coste hace que normalmente solo se utilice en zonas concretas de la PCB, como conectores o contactos eléctricos.

No suele emplearse como acabado general de toda la placa.

¿Cuándo elegir Hard Gold?

Principalmente en:

• Conectores de borde.
• Tarjetas enchufables.
• Equipos industriales.
• Instrumentación.
• Aplicaciones militares y aeroespaciales.

ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold)

La solución para aplicaciones de máxima fiabilidad

El acabado ENEPIG incorpora una capa adicional de paladio entre el níquel y el oro.

Esta estructura mejora la calidad de la soldadura, elimina prácticamente el riesgo de Black Pad y permite utilizar técnicas avanzadas como el wire bonding.

Principales ventajas

• Excelente soldabilidad.
• Gran resistencia a la corrosión.
• Compatible con procesos de wire bonding.
• Muy elevada fiabilidad.

Limitaciones

Su principal inconveniente sigue siendo el coste, considerablemente superior al de otros acabados.

Por ello suele reservarse para aplicaciones donde la fiabilidad resulta crítica.

¿Cuándo elegir ENEPIG?

Es habitual encontrarlo en:

• Equipos médicos.
• Electrónica aeroespacial.
• Instrumentación científica.
• Semiconductores.
• Electrónica de muy alta fiabilidad.

Prototipos y desarrollos iniciales

Cuando el objetivo es validar el funcionamiento de un circuito o fabricar las primeras unidades de un producto, el coste suele tener un peso importante.

En este tipo de proyectos, HASL continúa siendo una excelente alternativa gracias a su buena soldabilidad y bajo coste, siempre que el diseño no incorpore componentes de alta densidad como encapsulados BGA o QFN.

Si el prototipo ya incorpora componentes de paso muy fino o está pensado para evolucionar rápidamente hacia producción, puede resultar interesante optar directamente por ENIG, evitando diferencias entre las primeras versiones y el producto final.

Electrónica industrial e IoT

Los dispositivos IoT y los equipos industriales suelen combinar componentes SMD de alta densidad con largos periodos de funcionamiento y elevadas exigencias de fiabilidad.

En este tipo de aplicaciones, ENIG se ha convertido en uno de los acabados más utilizados gracias a su excelente planitud, buena resistencia a la oxidación y facilidad para procesos de montaje automatizado.

Además, ofrece un buen comportamiento cuando la PCB debe almacenarse durante largos periodos antes del ensamblaje o cuando se prevén operaciones de retrabajo.

Producción en grandes volúmenes

Cuando la prioridad es optimizar el coste de fabricación sin comprometer la calidad del montaje, OSP representa una alternativa muy interesante.

Este acabado resulta especialmente adecuado para productos de electrónica de consumo donde las placas se ensamblan poco después de ser fabricadas y no necesitan largos periodos de almacenamiento.

Sin embargo, conviene evitarlo cuando se prevén múltiples ciclos de soldadura o existe la posibilidad de que las PCBs permanezcan almacenadas durante varios meses.

Aplicaciones de radiofrecuencia y alta velocidad

En diseños RF, comunicaciones inalámbricas o circuitos de alta velocidad, la integridad de la señal adquiere una importancia especial.

En estos casos, acabados como plata por inmersión (Immersion Silver) ofrecen excelentes prestaciones eléctricas gracias a su baja resistencia superficial, convirtiéndose en una opción habitual para antenas, equipos de comunicaciones y dispositivos que trabajan con señales de alta frecuencia.

Conectores y contactos eléctricos

Cuando determinadas zonas de la PCB van a estar sometidas a miles de ciclos de inserción y extracción, la prioridad deja de ser la soldabilidad para centrarse en la resistencia mecánica.

En estos casos, el acabado Hard Gold proporciona una elevada durabilidad frente al desgaste y mantiene unas excelentes propiedades eléctricas durante toda la vida útil del producto.

Por este motivo suele aplicarse únicamente sobre conectores de borde o zonas de contacto, mientras que el resto de la PCB utiliza otro acabado más adecuado para la soldadura.

Equipos de alta fiabilidad

Sectores como la instrumentación, la electrónica médica, la aeronáutica o determinadas aplicaciones industriales requieren minimizar cualquier riesgo durante el proceso de fabricación y garantizar la máxima estabilidad a largo plazo.

En este tipo de productos, ENEPIG ofrece una de las mejores combinaciones de fiabilidad, resistencia a la corrosión y calidad de soldadura, siendo además compatible con procesos avanzados como el wire bonding.

Aunque su coste es superior, suele justificarse cuando el valor del producto o las exigencias técnicas hacen prioritaria la fiabilidad frente al precio.

Elegir el acabado superficial únicamente por costumbre o por precio puede generar problemas durante el ensamblaje o incluso afectar a la vida útil del producto.

Estos son algunos de los errores más frecuentes.

Elegir siempre el acabado más económico

Reducir el coste de fabricación es un objetivo razonable, pero no debe ser el único criterio.

Seleccionar HASL o OSP únicamente por su precio puede provocar limitaciones cuando la PCB incorpora encapsulados de alta densidad, necesita varios ciclos de soldadura o debe almacenarse durante largos periodos.

En muchas ocasiones, el pequeño incremento de coste asociado a un acabado más avanzado queda ampliamente compensado por la reducción de incidencias durante la producción.

No tener en cuenta el tipo de componentes

La elección del acabado debe realizarse considerando el diseño completo de la PCB.

Encapsulados como BGA, QFN o componentes de paso muy fino requieren superficies muy planas para garantizar una correcta formación de las uniones de soldadura.

Utilizar un acabado poco adecuado puede incrementar el riesgo de defectos durante el montaje automático.

Ignorar el tiempo de almacenamiento

No todos los acabados mantienen sus propiedades durante el mismo tiempo.

Si las placas van a permanecer almacenadas durante varios meses antes del ensamblaje, conviene seleccionar acabados con una mayor resistencia a la oxidación, como ENIG, evitando soluciones menos adecuadas para largos periodos de almacenamiento.

No pensar en el proceso de fabricación

El acabado superficial debe ser compatible con el proceso de ensamblaje previsto.

Número de ciclos de soldadura, posibilidad de retrabajos, inspección óptica o tipo de componentes utilizados son factores que conviene evaluar antes de tomar una decisión.

Elegir el acabado pensando únicamente en la fase de diseño suele generar problemas cuando el producto entra en producción.

Utilizar Hard Gold en toda la PCB sin necesidad

El oro duro ofrece una excelente resistencia al desgaste, pero también incrementa considerablemente el coste de fabricación.

Salvo aplicaciones muy específicas, lo habitual es utilizar Hard Gold únicamente en conectores o contactos eléctricos y combinarlo con otro acabado más adecuado para el resto de la placa.

Antes de seleccionar un acabado superficial conviene analizar el proyecto desde una perspectiva global.

Algunas preguntas que pueden ayudarte a tomar la decisión son:

• ¿La PCB incorpora componentes BGA, QFN o encapsulados de paso fino?
• ¿Se fabricará un prototipo o una producción en serie?
• ¿Cuánto tiempo permanecerán almacenadas las placas antes del ensamblaje?
• ¿Será necesario realizar retrabajos o varios ciclos de soldadura?
• ¿El producto trabajará en ambientes industriales o corrosivos?
• ¿Existen requisitos especiales de alta frecuencia o radiofrecuencia?
• ¿El coste del acabado tiene un impacto significativo sobre el precio final del producto?

Responder a estas cuestiones desde las primeras fases del desarrollo permite seleccionar el acabado más adecuado para cada proyecto y evitar modificaciones cuando la PCB ya está preparada para fabricación.

En España, cada vez más empresas desarrollan productos electrónicos propios para sectores como la automatización industrial, el IoT, la movilidad eléctrica o la instrumentación. En este contexto, tomar decisiones de diseño pensando en la fabricación y en todo el ciclo de vida del producto resulta tan importante como el propio diseño del circuito, y la elección del acabado superficial forma parte de esa estrategia desde las primeras fases del desarrollo.

Aunque el acabado superficial suele ser una de las últimas decisiones antes de fabricar una PCB, su influencia sobre la calidad del producto final es mucho mayor de lo que puede parecer. Aspectos como la soldabilidad, la resistencia a la oxidación, la durabilidad de los contactos eléctricos o la compatibilidad con componentes de alta densidad dependen directamente de esta elección.

No existe un acabado universalmente mejor que otro. La solución más adecuada dependerá del tipo de aplicación, del proceso de ensamblaje, del entorno de funcionamiento y del ciclo de vida previsto para el producto. Por este motivo, seleccionar el acabado superficial debe formar parte de la estrategia global de diseño y no limitarse a escoger la opción más económica o la que ofrece el fabricante por defecto.

A medida que sectores como el IoT industrial, la automatización, la movilidad eléctrica o la electrónica médica continúan evolucionando, desarrollar PCBs preparadas para procesos de fabricación cada vez más exigentes será un factor clave para garantizar la fiabilidad y la competitividad de los nuevos productos electrónicos.

En empresas que desarrollan dispositivos electrónicos para la industria, la instrumentación o sistemas conectados, dedicar tiempo a seleccionar correctamente el acabado superficial desde las primeras fases del proyecto puede evitar incidencias durante el ensamblaje, reducir costes de producción y mejorar la vida útil del producto.

Elegir entre HASL, ENIG, OSP, plata por inmersión, Hard Gold o ENEPIG es solo una de las muchas decisiones que deben tomarse durante el desarrollo de una placa electrónica. La selección del acabado debe realizarse teniendo en cuenta el tipo de componentes, el proceso de fabricación, el entorno de trabajo y los objetivos del producto.

En Kenso Circuits ayudamos a empresas a desarrollar productos electrónicos preparados para fabricación industrial, asesorando en todas las fases del proyecto: desde el diseño electrónico y el layout de la PCB hasta la selección de materiales, acabados superficiales y procesos de ensamblaje.

Si estás desarrollando una nueva PCB y quieres asegurarte de elegir el acabado superficial más adecuado para tu aplicación, estaremos encantados de ayudarte a encontrar la mejor solución para tu proyecto.

Preguntas frecuentes sobre acabados superficiales en PCBs

¿Qué acabado superficial es el más utilizado actualmente?

Actualmente, ENIG (Electroless Nickel Immersion Gold) es uno de los acabados más utilizados en electrónica profesional gracias a su excelente planitud, buena soldabilidad y elevada resistencia frente a la oxidación. Sin embargo, no siempre es la opción más adecuada, ya que la elección dependerá del tipo de aplicación y del presupuesto disponible.

¿Qué diferencias existen entre HASL y ENIG?

La principal diferencia es la superficie obtenida. Mientras que HASL genera una ligera irregularidad debido al estaño fundido, ENIG proporciona una superficie completamente plana, ideal para componentes de alta densidad como encapsulados BGA o QFN. Además, ENIG ofrece una mayor resistencia durante el almacenamiento, aunque su coste también es superior.

¿Cuándo conviene utilizar OSP?

El acabado OSP (Organic Solderability Preservative) resulta especialmente interesante en grandes producciones de electrónica de consumo donde las PCBs se ensamblan poco después de su fabricación. Su bajo coste y buena planitud lo convierten en una opción muy competitiva, aunque no es la mejor alternativa para largos periodos de almacenamiento o múltiples ciclos de soldadura.

¿Qué acabado es más recomendable para componentes BGA?

Cuando la PCB incorpora encapsulados BGA, QFN u otros componentes de alta densidad, lo más recomendable suele ser utilizar acabados que ofrezcan una superficie completamente plana, como ENIG o ENEPIG, facilitando así una correcta formación de las uniones de soldadura.

¿Qué acabado se utiliza en aplicaciones de radiofrecuencia (RF)?

En diseños RF y de alta velocidad suele utilizarse con frecuencia la plata por inmersión (Immersion Silver) debido a sus buenas propiedades eléctricas y a la baja resistencia superficial que ofrece para la transmisión de señales de alta frecuencia.

¿Cuándo merece la pena utilizar Hard Gold?

El Hard Gold está pensado para zonas sometidas a desgaste mecánico, como conectores de borde o contactos eléctricos. Gracias a su elevada resistencia al desgaste mantiene sus propiedades durante miles de ciclos de inserción y extracción, aunque su elevado coste hace que normalmente no se utilice como acabado para toda la PCB.3

¿Qué acabado ofrece la mayor fiabilidad?

En aplicaciones críticas, como equipos médicos, aeroespaciales o instrumentación de precisión, ENEPIG suele considerarse una de las mejores opciones gracias a su excelente soldabilidad, elevada resistencia a la corrosión y compatibilidad con procesos avanzados como el wire bonding.

¿Es posible combinar distintos acabados en una misma PCB?

Sí. En muchos diseños industriales es habitual combinar diferentes acabados según la función de cada zona de la placa. Por ejemplo, utilizar Hard Gold en los conectores de borde para aumentar su resistencia al desgaste y ENIG en el resto de la PCB para optimizar el proceso de soldadura. Esta estrategia permite mejorar tanto el rendimiento como el coste del producto final.
