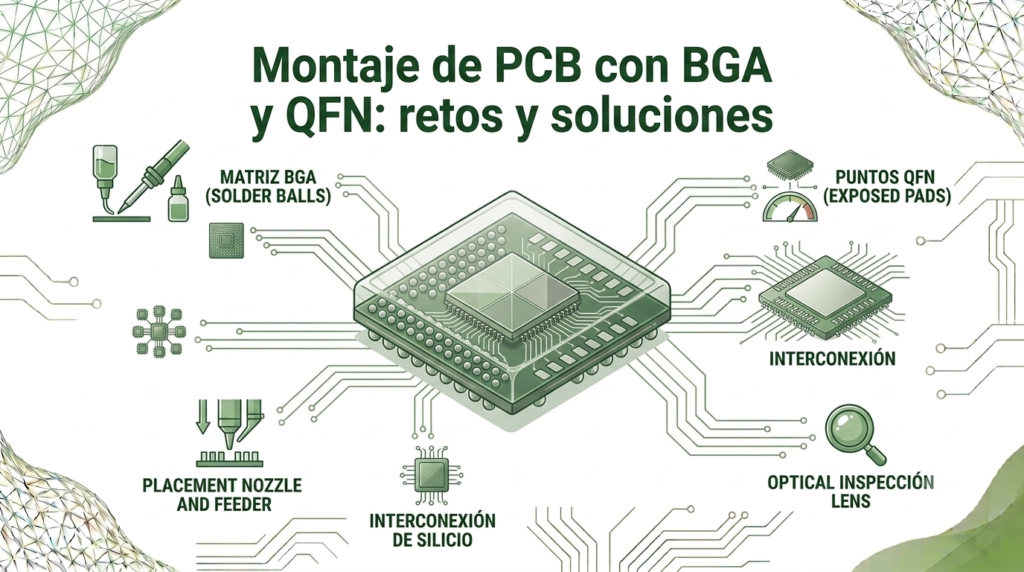

Montaje de PCB con BGA y QFN: retos y soluciones

La constante evolución de la electrónica está impulsando el desarrollo de dispositivos cada vez más pequeños, potentes y funcionales. Equipos IoT, sistemas industriales, dispositivos médicos, productos de consumo o soluciones de inteligencia artificial embebida integran hoy procesadores con cientos de conexiones, memorias de alta velocidad y circuitos de alimentación cada vez más compactos. Para hacer posible esta miniaturización, los fabricantes de semiconductores han desarrollado encapsulados capaces de ofrecer un gran número de conexiones ocupando el mínimo espacio posible.

Entre ellos, los encapsulados BGA (Ball Grid Array) y QFN (Quad Flat No-Lead) se han convertido en dos de las opciones más utilizadas en el diseño electrónico moderno. Ambos permiten aumentar la densidad de componentes, mejorar el comportamiento eléctrico y optimizar la disipación térmica, pero también introducen nuevos desafíos durante el diseño de la PCB, el proceso de montaje y la inspección del producto final.

¿Por qué el montaje de componentes BGA y QFN es más complejo?

A diferencia de encapsulados tradicionales como SOIC o QFP, donde las soldaduras pueden inspeccionarse visualmente, los BGA y muchos QFN ocultan parte de sus uniones bajo el propio componente. Esto obliga a controlar con mucha más precisión aspectos como la aplicación de pasta de soldadura, el perfil térmico del horno de reflow, el diseño de la huella (footprint), la distribución de las vías o incluso la selección del fabricante de PCBs.

Un pequeño error durante cualquiera de estas fases puede provocar problemas difíciles de detectar, como soldaduras frías, cortocircuitos ocultos, voids, deformaciones del encapsulado (warpage) o conexiones intermitentes que solo aparecen durante el funcionamiento del equipo.

Por este motivo, diseñar una PCB con componentes BGA o QFN requiere adoptar una estrategia diferente desde las primeras etapas del proyecto. No basta con seleccionar el componente adecuado; también es necesario diseñar la placa pensando en el proceso de fabricación y montaje, aplicando criterios de Design for Manufacturing (DFM) y Design for Assembly (DFA) que permitan obtener un producto fiable desde el primer prototipo.

En este artículo analizaremos qué son los encapsulados BGA y QFN, por qué se utilizan cada vez con mayor frecuencia, cuáles son los principales retos durante su montaje y qué buenas prácticas permiten reducir riesgos tanto en la fase de diseño como durante la fabricación de la PCB.

Hace apenas unos años, gran parte de los productos electrónicos utilizaban encapsulados con terminales visibles, como SOIC, TQFP o QFP, que facilitaban tanto el montaje como la inspección visual de las soldaduras. Sin embargo, el aumento de la complejidad de los circuitos electrónicos ha hecho que estos encapsulados comiencen a mostrar importantes limitaciones.

Los procesadores actuales incorporan cientos de señales de alta velocidad, múltiples interfaces de comunicación, memorias externas y circuitos de alimentación que requieren un número creciente de conexiones. Al mismo tiempo, el mercado demanda dispositivos cada vez más compactos, ligeros y con menores costes de fabricación.

Para responder a estas necesidades surgieron encapsulados como BGA y QFN, capaces de ofrecer una elevada densidad de conexiones reduciendo considerablemente el tamaño ocupado sobre la PCB.

Ventajas eléctricas y térmicas de los encapsulados BGA y QFN

Además del ahorro de espacio, estos encapsulados aportan importantes ventajas eléctricas y térmicas.

Al reducir la longitud de las conexiones entre el chip y la placa, disminuyen la inductancia y la resistencia parásita, mejorando el comportamiento de señales de alta velocidad y reduciendo problemas relacionados con interferencias electromagnéticas o integridad de señal. Esta característica resulta especialmente importante en aplicaciones como memorias DDR, interfaces USB de alta velocidad, Ethernet Gigabit, PCI Express o sistemas de radiofrecuencia.

En el caso de los encapsulados QFN, la presencia de un pad térmico inferior facilita la evacuación del calor hacia la PCB, mejorando la disipación térmica de reguladores de potencia, controladores de motores o microcontroladores con consumos elevados.

Por su parte, los encapsulados BGA permiten distribuir cientos o incluso miles de conexiones en una superficie relativamente reducida, algo imprescindible en procesadores, FPGA, SoC y memorias de altas prestaciones.

Aplicaciones habituales de los encapsulados BGA y QFN

Gracias a estas características, hoy es habitual encontrar componentes BGA y QFN en sectores muy diversos:

• Equipos IoT y dispositivos conectados.
• Automatización industrial.
• Electrónica de automoción.
• Equipos médicos.
• Instrumentación electrónica.
• Sistemas de comunicaciones.
• Electrónica de consumo.
• Dispositivos Edge AI y visión artificial.

Un estándar en la electrónica moderna

La adopción de encapsulados BGA y QFN continuará creciendo durante los próximos años, impulsada por la necesidad de desarrollar productos electrónicos más compactos, rápidos y eficientes. Su capacidad para combinar una elevada densidad de conexiones con un excelente rendimiento eléctrico y térmico los convierte en una solución prácticamente imprescindible para muchos de los dispositivos electrónicos actuales y futuros.

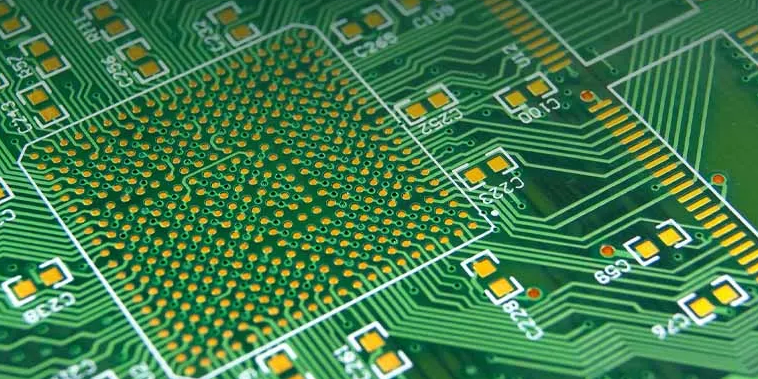

El encapsulado Ball Grid Array (BGA) es uno de los formatos más utilizados cuando un circuito integrado requiere un elevado número de conexiones sin aumentar excesivamente el tamaño del componente.

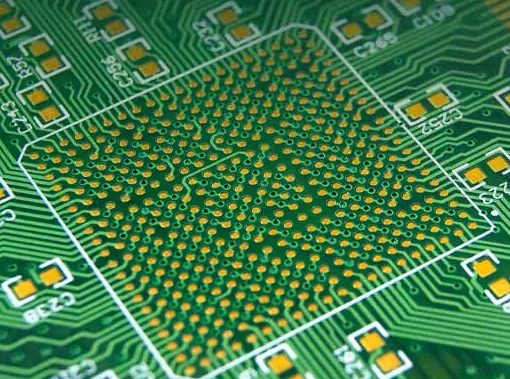

A diferencia de encapsulados tradicionales, donde los terminales se sitúan alrededor del perímetro del chip, un BGA utiliza una matriz de pequeñas esferas de soldadura distribuidas por toda la parte inferior del encapsulado. Cada una de estas esferas actúa simultáneamente como terminal eléctrico y como punto de unión mecánica con la PCB.

Esta disposición permite incrementar enormemente el número de conexiones disponibles sin necesidad de aumentar el tamaño del encapsulado. Mientras que un QFP comienza a presentar limitaciones cuando el número de pines es muy elevado, un BGA puede integrar varios cientos de contactos manteniendo unas dimensiones relativamente reducidas.

Otra ventaja importante es la mejora del comportamiento eléctrico. Las conexiones son mucho más cortas que en encapsulados con patillas externas, lo que reduce la inductancia y mejora la transmisión de señales de alta velocidad. Por este motivo, los encapsulados BGA son prácticamente imprescindibles en aplicaciones donde la integridad de señal resulta crítica.

Principales aplicaciones de los encapsulados BGA

Es habitual encontrar componentes BGA en:

• Microprocesadores.
• FPGA.
• SoC para sistemas embebidos.
• Memorias DDR.
• Procesadores gráficos.
• ASIC.
• Controladores de comunicaciones de alta velocidad.

Sin embargo, estas ventajas también incrementan notablemente la complejidad del diseño y del montaje.

Como todas las uniones de soldadura quedan ocultas bajo el componente, resulta imposible inspeccionarlas visualmente una vez finalizado el proceso de reflow. Esto obliga a utilizar técnicas de inspección específicas, como equipos de rayos X (AXI), además de prestar una atención especial al diseño de la huella, el perfil térmico y la distribución de la pasta de soldadura.

Asimismo, el elevado número de conexiones suele requerir técnicas avanzadas de diseño de PCB, como el uso de microvías, fan-out, vías ciegas o via in pad, especialmente cuando se trabaja con componentes de paso muy reducido.

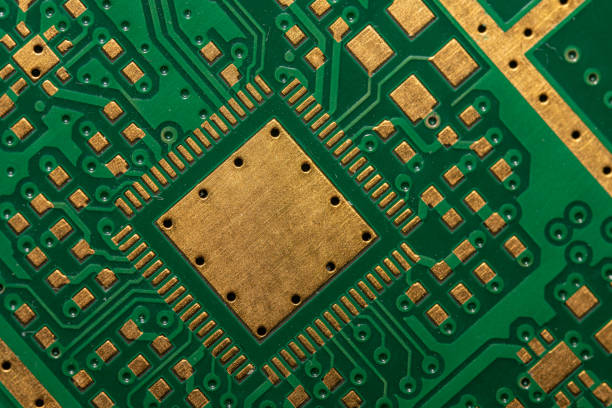

El encapsulado Quad Flat No-Lead (QFN) representa una solución intermedia entre los encapsulados tradicionales con terminales visibles y los complejos encapsulados BGA.

En este tipo de componentes, los contactos eléctricos se sitúan en la parte inferior del encapsulado, alrededor de todo su perímetro, eliminando las clásicas patas metálicas presentes en encapsulados como SOIC o QFP. Además, la mayoría de dispositivos QFN incorporan un amplio pad metálico central cuya función principal consiste en mejorar la disipación térmica y proporcionar una conexión eléctrica de baja impedancia, normalmente asociada al plano de masa.

Gracias a este diseño, el encapsulado ocupa menos espacio sobre la PCB, mejora el comportamiento eléctrico de las señales de alta frecuencia y facilita la disipación del calor generado por el componente.

Principales aplicaciones de los encapsulados QFN

Es habitual encontrar encapsulados QFN en:

• Microcontroladores.
• Transceptores de comunicaciones.
• Reguladores DC/DC.
• Sensores.
• Circuitos analógicos.
• Drivers de motores.
• Chips de radiofrecuencia.

Aunque su montaje resulta generalmente más sencillo que el de un BGA, los encapsulados QFN también presentan desafíos importantes.

El pad térmico inferior debe soldarse correctamente para garantizar tanto la disipación de calor como la estabilidad mecánica del componente. Una cantidad excesiva de pasta de soldadura puede provocar que el encapsulado quede ligeramente elevado, dificultando el contacto de los terminales laterales. Por el contrario, una cantidad insuficiente puede reducir la capacidad de disipación térmica o generar uniones de baja calidad.

Por este motivo, el diseño de la huella, la distribución de la pasta de soldadura y el perfil térmico del proceso de reflow adquieren una importancia fundamental para garantizar un montaje fiable.

Aunque los encapsulados BGA y QFN comparten muchas ventajas frente a encapsulados tradicionales, están pensados para resolver necesidades diferentes. Elegir uno u otro dependerá del número de conexiones requerido, la complejidad del diseño, el coste de fabricación y los requisitos eléctricos y térmicos del producto.

La diferencia más evidente se encuentra en la forma en que realizan la conexión con la PCB. Mientras que un BGA distribuye las conexiones mediante una matriz de esferas de soldadura situada bajo todo el encapsulado, un QFN concentra los terminales alrededor del perímetro e incorpora un pad térmico central para mejorar la disipación del calor.

Esta diferencia condiciona tanto el diseño de la PCB como el propio proceso de montaje.

Característica	BGA	QFN
Número de conexiones	Muy elevado (hasta cientos o miles de pines)	Bajo o medio
Tamaño del encapsulado	Muy compacto para alta densidad de pines	Muy compacto
Disipación térmica	Muy buena	Muy buena gracias al pad térmico
Inspección visual	No posible	Parcialmente posible
Complejidad del layout	Alta	Media
Coste de fabricación	Superior	Inferior
Rework	Complejo	Relativamente sencillo

Aunque esta comparación pueda sugerir que el QFN es siempre la opción más sencilla, la realidad depende del tipo de proyecto.

En aplicaciones donde el circuito integrado necesita cientos de conexiones, interfaces de memoria de alta velocidad o buses de comunicación complejos, el uso de un encapsulado BGA resulta prácticamente inevitable.

Por el contrario, para microcontroladores, reguladores de tensión, sensores o circuitos analógicos, el encapsulado QFN ofrece un excelente equilibrio entre tamaño, coste y facilidad de fabricación.

La elección, por tanto, no debe realizarse únicamente atendiendo al precio del componente, sino considerando también la complejidad que introducirá durante el diseño de la PCB, el montaje y la validación del producto.

Una de las preguntas más habituales durante el desarrollo de un nuevo producto electrónico consiste en determinar si realmente es necesario utilizar un encapsulado BGA o si un QFN puede satisfacer las necesidades del proyecto.

La respuesta dependerá principalmente del nivel de integración requerido y de las prestaciones que deba ofrecer el dispositivo.

Los encapsulados QFN suelen ser la mejor alternativa cuando se trabaja con componentes de complejidad media que requieren un número moderado de conexiones y una buena disipación térmica. Su reducido tamaño y la relativa sencillez del montaje los convierten en una solución muy habitual en dispositivos IoT, equipos industriales, instrumentación electrónica o electrónica de consumo.

En cambio, cuando el circuito integrado incorpora interfaces de memoria DDR, buses de alta velocidad, múltiples canales de comunicación o un número muy elevado de señales de entrada y salida, los encapsulados BGA se convierten prácticamente en la única opción viable.

Es el caso de muchos procesadores de aplicaciones, FPGA, SoC, memorias de altas prestaciones o procesadores gráficos.

También es importante considerar el volumen de producción.

En proyectos de baja tirada o prototipos, el uso de encapsulados BGA puede incrementar notablemente los costes de fabricación y reparación, especialmente si el fabricante no dispone de equipos de inspección por rayos X o de estaciones de retrabajo especializadas.

Por el contrario, en producción en serie, estas limitaciones pierden importancia y las ventajas ofrecidas por el encapsulado compensan ampliamente la complejidad adicional del proceso.

En definitiva, la elección debe analizarse desde una perspectiva global, valorando tanto las necesidades técnicas del circuito como las implicaciones que tendrá durante la fabricación y el mantenimiento del producto.

La utilización de encapsulados de alta densidad obliga a controlar con mucha mayor precisión todas las etapas del proceso de ensamblado.

Mientras que pequeños errores durante el montaje de un encapsulado convencional suelen detectarse fácilmente mediante inspección visual o pruebas funcionales, en componentes BGA y QFN muchos defectos permanecen ocultos bajo el propio encapsulado, dificultando enormemente su identificación.

Por este motivo, el montaje profesional de este tipo de componentes requiere controlar numerosos parámetros relacionados con la aplicación de pasta de soldadura, el perfil térmico del horno de reflow, la calidad del diseño de la PCB y los procedimientos de inspección utilizados tras el ensamblado.

A continuación analizamos algunos de los problemas más habituales.

La aplicación de pasta de soldadura resulta crítica

Uno de los factores que más influye en la calidad del montaje es la correcta aplicación de la pasta de soldadura.

La cantidad depositada sobre cada pad debe ser suficiente para garantizar una unión mecánica y eléctrica fiable, pero sin llegar a provocar excesos que puedan originar cortocircuitos o elevar el componente durante el proceso de reflow.

En encapsulados BGA, una distribución desigual de la pasta puede provocar diferencias en el colapso de las esferas de soldadura, generando uniones deficientes o contactos abiertos difíciles de detectar.

En componentes QFN, el problema suele concentrarse en el pad térmico central.

Aplicar demasiada pasta puede hacer que el encapsulado «flote» ligeramente sobre la PCB durante el reflow, reduciendo la presión ejercida sobre los terminales laterales y provocando conexiones poco fiables.

Para minimizar estos riesgos, es habitual dividir el gran pad central en varias aperturas dentro del esténcil, distribuyendo la pasta de forma homogénea y reduciendo la aparición de excesos de soldadura.

Además, la utilización de esténciles cortados mediante láser y un control adecuado del espesor permiten mejorar considerablemente la repetibilidad del proceso.

El perfil térmico del horno de reflow condiciona la calidad del montaje

La calidad de una soldadura no depende únicamente de la cantidad de pasta aplicada.

El perfil térmico utilizado durante el proceso de reflow resulta igualmente determinante para conseguir uniones fiables.

Durante el calentamiento, la placa atraviesa diferentes fases cuidadosamente controladas: precalentamiento, estabilización térmica (soak), fusión de la aleación (reflow) y enfriamiento controlado.

Cada una de estas etapas tiene un objetivo específico.

Un calentamiento demasiado rápido puede provocar tensiones mecánicas tanto en la PCB como en los propios componentes. Por el contrario, una permanencia excesiva a temperaturas elevadas favorece la oxidación de las superficies y puede deteriorar determinados encapsulados sensibles al calor.

En placas con componentes BGA de gran tamaño resulta especialmente importante controlar la uniformidad de la temperatura sobre toda la superficie del encapsulado.

Pequeñas diferencias térmicas pueden provocar deformaciones temporales tanto del componente como de la propia PCB, dificultando el correcto contacto entre todas las bolas de soldadura durante el instante de fusión.

Por este motivo, los fabricantes profesionales suelen validar cuidadosamente el perfil térmico para cada diseño de PCB, utilizando termopares distribuidos estratégicamente sobre la placa y registrando todo el ciclo mediante equipos específicos de adquisición de datos.

La humedad puede convertirse en un enemigo invisible

Uno de los problemas menos conocidos durante el montaje de componentes electrónicos está relacionado con la humedad absorbida por los propios encapsulados.

Muchos componentes BGA y QFN incorporan materiales plásticos capaces de absorber pequeñas cantidades de humedad ambiental durante el almacenamiento.

Si posteriormente se someten directamente al proceso de reflow, el agua retenida puede vaporizarse de forma brusca al superar los 200 °C, generando tensiones internas capaces de producir microfisuras, delaminaciones o incluso el conocido fenómeno «popcorn effect», en el que el encapsulado se fractura debido a la presión del vapor interno.

Para evitar este tipo de defectos, los fabricantes clasifican los componentes según su Moisture Sensitivity Level (MSL) y establecen tiempos máximos de exposición al ambiente antes del montaje.

Cuando estos tiempos se superan, es habitual realizar un proceso de secado controlado (baking) antes de iniciar el ensamblado, eliminando la humedad acumulada y reduciendo significativamente el riesgo de daños durante el reflow.

Aunque el proceso de montaje mediante tecnología SMT está altamente automatizado, la utilización de encapsulados de alta densidad hace que cualquier pequeña desviación durante la fabricación pueda traducirse en defectos difíciles de detectar y aún más complicados de reparar.

Muchos de estos problemas no aparecen durante el montaje, sino semanas o incluso meses después, cuando el producto comienza a trabajar bajo ciclos térmicos, vibraciones o esfuerzos mecánicos propios de su aplicación.

Por este motivo, comprender cuáles son los defectos más habituales y qué los provoca resulta fundamental para diseñar productos electrónicos fiables desde el primer prototipo.

Head-in-Pillow: uno de los defectos más difíciles de detectar

Uno de los problemas más conocidos en encapsulados BGA es el denominado Head-in-Pillow (HIP).

Este defecto se produce cuando la esfera de soldadura del componente y la pasta depositada sobre la PCB llegan a fundirse, pero no consiguen unirse correctamente durante el proceso de reflow. Al finalizar el ciclo térmico ambas superficies quedan prácticamente en contacto, aunque sin formar una unión metálica continua.

Desde el exterior, el componente parece perfectamente soldado y, en muchos casos, incluso supera las pruebas eléctricas iniciales.

Sin embargo, basta una pequeña vibración o varios ciclos térmicos para que aparezcan fallos intermitentes extremadamente difíciles de localizar.

Las causas más habituales suelen ser:

• Diferencias de temperatura entre el encapsulado y la PCB.
• Oxidación de las esferas de soldadura.
• Perfil térmico incorrecto.
• Deformaciones del encapsulado durante el reflow.
• Cantidad insuficiente de pasta de soldadura.

En producción profesional, este tipo de defecto suele detectarse mediante inspección por rayos X o ensayos específicos de fiabilidad.

Los voids reducen la fiabilidad térmica

Otro defecto muy frecuente, especialmente en componentes QFN y en BGA con grandes pads térmicos, es la aparición de voids o cavidades internas dentro de la soldadura.

Estos pequeños huecos aparecen cuando los gases generados durante la fusión de la pasta no consiguen escapar completamente antes de que la soldadura solidifique.

Aunque pequeñas cantidades de voids suelen ser aceptables según las normas IPC, una presencia excesiva puede reducir significativamente la capacidad de disipación térmica y disminuir la resistencia mecánica de la unión.

Este problema resulta especialmente crítico en:

• Reguladores de potencia.
• Drivers de motores.
• Convertidores DC/DC.
• MOSFET de potencia.
• Procesadores de alto consumo.

Para minimizar su aparición es habitual optimizar el diseño del esténcil, controlar cuidadosamente el perfil térmico y seleccionar pastas de soldadura adecuadas para este tipo de aplicaciones.

El warpage afecta tanto al componente como a la PCB

Otro fenómeno relativamente habitual es el warpage, es decir, la deformación temporal del encapsulado o de la propia PCB durante el calentamiento.

Cuando el componente y la placa alcanzan temperaturas cercanas a los 250 °C, ambos materiales experimentan dilataciones diferentes debido a sus distintos coeficientes de expansión térmica.

Si esta deformación supera determinados límites, algunas bolas de soldadura pueden perder momentáneamente el contacto con la pasta antes de solidificar, originando uniones incompletas o defectos tipo Head-in-Pillow.

Los encapsulados BGA de gran tamaño son especialmente sensibles a este fenómeno.

Por este motivo, resulta recomendable seleccionar materiales de PCB adecuados, diseñar correctamente el stack-up y validar el perfil térmico antes de iniciar la producción.

Soldaduras frías y conexiones abiertas

Aunque las soldaduras frías suelen asociarse a procesos manuales, también pueden aparecer durante el montaje automático cuando la temperatura alcanzada resulta insuficiente o el tiempo de permanencia sobre la temperatura de fusión no es el adecuado.

En encapsulados BGA y QFN este defecto presenta una dificultad añadida: normalmente no puede detectarse mediante una simple inspección visual.

Una unión aparentemente correcta puede presentar una resistencia eléctrica superior a la prevista o incluso comportarse de forma intermitente cuando el circuito comienza a calentarse.

Este tipo de defectos suele detectarse mediante pruebas funcionales, inspección por rayos X o ensayos eléctricos específicos.

Bridging: cuando dos conexiones quedan unidas

El bridging, o formación de puentes de soldadura entre dos conexiones adyacentes, continúa siendo uno de los defectos más habituales en encapsulados de paso fino.

En componentes QFN suele producirse por un exceso de pasta de soldadura o por un mal alineamiento del componente durante el proceso Pick & Place.

En encapsulados BGA resulta menos frecuente, aunque también puede aparecer cuando existen defectos importantes en la aplicación de la pasta o durante el colapso de las bolas de soldadura.

Reducir este riesgo depende principalmente de tres factores:

• Un diseño correcto del esténcil.
• Una impresión uniforme de la pasta de soldadura.
• Un posicionamiento preciso del componente.

Cómo diseñar una PCB preparada para encapsulados BGA y QFN

Una gran parte de los problemas que aparecen durante el montaje no se originan en la línea de producción, sino mucho antes, durante la fase de diseño de la PCB.

Es relativamente habitual dedicar mucho tiempo a seleccionar el microcontrolador, optimizar el esquemático o calcular correctamente la alimentación del circuito, pero prestar menos atención a aspectos relacionados con la fabricabilidad del diseño.

Sin embargo, cuando se trabaja con encapsulados BGA y QFN, pequeñas decisiones tomadas durante el layout pueden marcar la diferencia entre un montaje sencillo y un proceso lleno de incidencias.

Aplicar criterios de Design for Manufacturing (DFM) y Design for Assembly (DFA) desde las primeras fases del proyecto permite reducir considerablemente los costes de fabricación y aumentar la fiabilidad del producto final.

El fan-out condiciona todo el diseño

En encapsulados BGA, uno de los primeros retos consiste en conseguir sacar todas las señales desde la matriz de bolas de soldadura hacia el resto de la PCB.

Este proceso, conocido como fan-out, condiciona prácticamente toda la estrategia de enrutado del circuito.

Cuando el paso entre bolas es relativamente amplio, puede ser suficiente utilizar vías convencionales situadas entre los pads.

Sin embargo, a medida que disminuye el pitch del encapsulado, resulta necesario recurrir a soluciones más avanzadas como microvías, vías ciegas o incluso via in pad, permitiendo aprovechar mejor el espacio disponible y aumentar la densidad de interconexiones.

Una planificación adecuada del fan-out desde el inicio evita modificaciones posteriores mucho más costosas y facilita considerablemente el trabajo de enrutado.

Microvías y vía en pad: cuándo merece la pena utilizarlas

Las microvías se han convertido en una herramienta prácticamente imprescindible cuando se trabaja con encapsulados BGA de alta densidad.

Su reducido diámetro permite conectar capas internas ocupando mucho menos espacio que una vía convencional, facilitando el escape de señales desde el interior del encapsulado.

En aplicaciones especialmente exigentes también es habitual utilizar la técnica via in pad, donde la propia vía se sitúa directamente sobre el pad del componente.

Esta solución permite optimizar al máximo el espacio disponible y simplificar el enrutado, aunque incrementa el coste de fabricación al requerir procesos adicionales de relleno y metalización de la vía.

Por este motivo, la decisión de utilizar microvías o vía en pad debe tomarse valorando conjuntamente los requisitos eléctricos, el espacio disponible y el presupuesto del proyecto.

El diseño de la huella también influye en la calidad del montaje

La huella del componente (footprint) desempeña un papel mucho más importante de lo que suele pensarse.

En encapsulados QFN, por ejemplo, el tamaño del pad térmico, la distribución de la pasta de soldadura y la ubicación de las vías térmicas condicionan tanto la disipación de calor como la estabilidad mecánica del componente durante el reflow.

En componentes BGA, respetar las recomendaciones del fabricante respecto al diámetro de los pads, las máscaras de soldadura y las separaciones mínimas resulta esencial para garantizar una correcta formación de las uniones.

Una huella aparentemente funcional puede generar problemas repetitivos durante la fabricación si no ha sido diseñada teniendo en cuenta las tolerancias reales del proceso de ensamblado.

Una vez finalizado el proceso de montaje, comienza una fase igual de importante: comprobar que todas las uniones de soldadura cumplen los requisitos mecánicos y eléctricos previstos.

En encapsulados tradicionales esta tarea resulta relativamente sencilla, ya que la mayoría de las soldaduras permanecen visibles y pueden inspeccionarse mediante un microscopio o un sistema de inspección óptica. Sin embargo, en componentes BGA y, en menor medida, en encapsulados QFN, gran parte de las uniones quedan ocultas bajo el propio componente, haciendo imposible una inspección visual convencional.

Por este motivo, la fabricación de productos electrónicos con encapsulados de alta densidad suele incorporar diferentes técnicas de inspección que permiten detectar defectos antes de que la placa llegue al cliente o continúe con el proceso de fabricación.

La elección de una u otra dependerá del tipo de componente, del volumen de producción y del nivel de calidad exigido por la aplicación.

SPI: verificar la pasta antes del montaje

La primera inspección se realiza incluso antes de colocar los componentes sobre la PCB.

Los sistemas SPI (Solder Paste Inspection) analizan automáticamente la cantidad, posición y volumen de la pasta de soldadura depositada sobre cada pad tras el paso por el esténcil.

Aunque pueda parecer un paso secundario, numerosos estudios demuestran que una gran parte de los defectos detectados posteriormente durante el reflow tienen su origen precisamente en una impresión incorrecta de la pasta.

Un exceso puede provocar cortocircuitos o elevar el componente durante la fusión, mientras que una cantidad insuficiente puede originar conexiones abiertas o soldaduras mecánicamente débiles.

Detectar estos problemas en esta fase permite corregir el proceso antes de ensamblar la placa, evitando costes mucho mayores en etapas posteriores.

AOI: la primera inspección tras el reflow

Una vez completado el proceso de soldadura, la mayoría de fabricantes utilizan sistemas AOI (Automated Optical Inspection) para comprobar automáticamente la correcta colocación de los componentes y detectar defectos visibles.

Mediante cámaras de alta resolución e iluminación controlada, estos equipos son capaces de identificar problemas como:

• Componentes desplazados.
• Polaridades incorrectas.
• Ausencia de componentes.
• Puentes de soldadura visibles.
• Defectos superficiales.

Sin embargo, cuando se trabaja con encapsulados BGA, la utilidad del AOI resulta limitada, ya que las uniones de soldadura permanecen completamente ocultas bajo el componente.

En encapsulados QFN sí permite verificar parcialmente los terminales exteriores, aunque el pad térmico central continúa sin poder inspeccionarse visualmente.

Por este motivo, el AOI suele combinarse con otras técnicas de inspección más avanzadas.

AXI: inspección mediante rayos X

La herramienta más utilizada para verificar encapsulados BGA es la inspección automática por rayos X (AXI).

A diferencia de los sistemas ópticos, los equipos de rayos X permiten observar directamente el interior de las uniones de soldadura sin necesidad de retirar el componente de la PCB.

Gracias a esta tecnología es posible detectar defectos como:

• Bolas de soldadura ausentes.
• Cortocircuitos ocultos.
• Head-in-Pillow.
• Voids.
• Desalineaciones del encapsulado.
• Exceso o falta de soldadura.

En aplicaciones donde la fiabilidad resulta crítica, como electrónica médica, automoción o aeroespacial, la inspección por rayos X forma parte habitual del proceso de fabricación.

Aunque supone una inversión importante para el fabricante, reduce considerablemente el riesgo de enviar placas con defectos ocultos.

Pruebas eléctricas: comprobar que todo funciona

La inspección visual no siempre garantiza que una placa funcione correctamente.

Por este motivo, muchas empresas complementan el proceso con diferentes ensayos eléctricos capaces de verificar la continuidad de las conexiones y el correcto funcionamiento del circuito.

Entre las técnicas más utilizadas destacan:

ICT (In-Circuit Test)

Permite comprobar individualmente gran parte de los componentes montados sobre la PCB mediante un utillaje específico con cientos de puntos de contacto.

Es una solución muy rápida para producción en serie, aunque requiere diseñar la placa teniendo en cuenta los puntos de test desde las primeras fases del proyecto.

Flying Probe

En prototipos o pequeñas series resulta más habitual utilizar sistemas Flying Probe, donde varias sondas móviles realizan automáticamente las comprobaciones eléctricas sin necesidad de fabricar un utillaje específico.

Aunque el proceso es más lento que un ICT, reduce considerablemente el coste de validación durante las primeras fases del desarrollo.

Aunque el objetivo siempre debe ser obtener un montaje correcto desde la primera fabricación, durante el desarrollo de prototipos o la reparación de equipos resulta relativamente frecuente tener que sustituir componentes BGA o QFN.

Sin embargo, este proceso es considerablemente más complejo que el reemplazo de encapsulados convencionales.

La elevada densidad de conexiones, el reducido tamaño de los pads y la sensibilidad térmica de estos componentes hacen que cualquier intervención requiera herramientas específicas y una gran experiencia.

Sustitución de componentes BGA

El reemplazo de un encapsulado BGA comienza calentando progresivamente tanto la PCB como el componente mediante estaciones de retrabajo específicas.

A diferencia de una simple estación de aire caliente, estos equipos controlan simultáneamente la temperatura superior e inferior de la placa, reduciendo las tensiones mecánicas y evitando deformaciones durante el proceso.

Una vez retirado el componente, es necesario eliminar completamente los restos de soldadura tanto del encapsulado como de la PCB utilizando malla desoldadora, flux y herramientas específicas.

Posteriormente puede instalarse un componente nuevo o realizar un proceso de reballing, consistente en sustituir todas las esferas de soldadura originales por otras nuevas mediante plantillas específicas.

Aunque el reballing puede resultar útil en determinadas aplicaciones, normalmente solo se recomienda cuando el componente tiene un coste elevado o presenta una disponibilidad limitada.

Reparación de encapsulados QFN

Muchos de los problemas detectados durante la fabricación no se originan en la línea de montaje, sino durante el propio diseño de la placa.

Entre los errores más frecuentes destacan:

• Seleccionar encapsulados BGA sin comprobar previamente las capacidades del fabricante de PCB.
• Utilizar huellas genéricas sin revisar las recomendaciones del fabricante del componente.
• Diseñar el fan-out sin tener en cuenta el número real de capas necesarias.
• Aplicar un exceso de pasta de soldadura sobre los pads térmicos de componentes QFN.
• No prever puntos de test para facilitar la validación eléctrica del producto.
• Ignorar las recomendaciones de DFM y DFA durante el diseño.
• No validar el perfil térmico antes de iniciar la producción en serie.
• Prescindir de inspección por rayos X cuando el diseño incorpora componentes BGA críticos.

Evitar estos errores desde las primeras fases del desarrollo reduce significativamente el número de incidencias durante la fabricación y mejora tanto la fiabilidad del producto como el rendimiento del proceso de montaje.

En Kenso Circuits desarrollamos habitualmente placas electrónicas que incorporan encapsulados BGA, QFN y otros componentes de alta densidad para aplicaciones industriales, dispositivos IoT, sistemas embebidos y equipos electrónicos de altas prestaciones.

Durante el diseño no solo buscamos que el circuito funcione correctamente desde un punto de vista eléctrico, sino que también aplicamos criterios de Design for Manufacturing (DFM) y Design for Assembly (DFA) para facilitar el montaje, reducir costes de fabricación y aumentar la fiabilidad del producto final.

Aspectos como el diseño del stack-up, la estrategia de fan-out, la utilización de microvías, el control de impedancias o la optimización de la huella del componente se analizan desde las primeras fases del proyecto para minimizar riesgos durante la fabricación y evitar modificaciones costosas en revisiones posteriores.

Esta metodología permite obtener prototipos más robustos y facilitar la transición hacia la producción en serie, reduciendo tanto los tiempos de desarrollo como la aparición de incidencias durante el ensamblado.

Los encapsulados BGA y QFN se han convertido en elementos habituales dentro del diseño electrónico moderno gracias a su capacidad para integrar un gran número de conexiones en un espacio reducido, mejorar el comportamiento eléctrico y facilitar la disipación térmica de componentes cada vez más potentes.

Sin embargo, estas ventajas también implican un aumento significativo de la complejidad durante el desarrollo del producto. El diseño de la huella, la estrategia de fan-out, el control de la impedancia, la aplicación de la pasta de soldadura, el perfil térmico del proceso de reflow o las técnicas de inspección dejan de ser aspectos secundarios para convertirse en factores determinantes que condicionan la calidad y la fiabilidad del montaje.

Por este motivo, el éxito de un proyecto no depende únicamente de seleccionar un buen componente, sino de diseñar toda la PCB pensando desde el principio en su fabricación y ensamblado. Aplicar criterios de Design for Manufacturing (DFM) y Design for Assembly (DFA) permite reducir incidencias durante el montaje, minimizar los costes de producción y facilitar la transición desde el prototipo hasta la fabricación en serie.

A medida que la electrónica continúa evolucionando hacia dispositivos más compactos, rápidos e inteligentes, el uso de encapsulados de alta densidad seguirá creciendo. Comprender cómo trabajar con componentes BGA y QFN ya no es una ventaja competitiva, sino una competencia esencial para cualquier empresa que desarrolle productos electrónicos de nueva generación.

Los encapsulados de alta densidad permiten desarrollar productos electrónicos más compactos y con mayores prestaciones, pero también exigen un diseño de PCB mucho más preciso. Aspectos como el fan-out, la selección del stack-up, el uso de microvías, el control de impedancias, la gestión térmica o la preparación de la documentación de fabricación pueden marcar la diferencia entre un prototipo funcional y un costoso rediseño.

En Kenso Circuits desarrollamos placas electrónicas para aplicaciones industriales, IoT, comunicaciones, automatización y sistemas embebidos utilizando encapsulados BGA, QFN, LGA, CSP y otros componentes de alta densidad.

Nuestro equipo participa en todas las fases del proyecto:

• Definición de la arquitectura electrónica.
• Diseño del esquemático.
• Diseño de PCBs multicapa de alta densidad.
• Optimización para fabricación (DFM) y montaje (DFA).
• Desarrollo del firmware.
• Fabricación y montaje de prototipos.
• Validación y preparación para producción en serie.

Si tu proyecto incorpora microprocesadores, FPGA, memorias DDR, módulos RF o componentes de paso fino y quieres asegurar un montaje fiable desde la primera revisión, podemos ayudarte a optimizar el diseño y reducir riesgos antes de fabricar la PCB.

Contacta con Kenso Circuits y descubre cómo desarrollar una PCB preparada para fabricar con garantías desde el primer prototipo.

Preguntas frecuentes sobre el montaje de componentes BGA y QFN

¿Qué es un encapsulado BGA?

Un encapsulado Ball Grid Array (BGA) utiliza una matriz de pequeñas esferas de soldadura situadas en la parte inferior del componente para realizar la conexión eléctrica con la PCB. Este diseño permite integrar cientos de conexiones ocupando un espacio reducido y ofrece un excelente comportamiento eléctrico para señales de alta velocidad.

¿Qué es un encapsulado QFN?

El Quad Flat No-Lead (QFN) es un encapsulado sin patillas externas donde los contactos eléctricos se sitúan en la parte inferior del componente. Además, incorpora un pad térmico central que mejora la disipación del calor y proporciona una conexión mecánica más robusta.

¿Qué diferencias existen entre un BGA y un QFN?

Los encapsulados BGA están orientados a componentes con un elevado número de conexiones, como procesadores, FPGA o memorias de altas prestaciones, mientras que los QFN suelen utilizarse en microcontroladores, reguladores, sensores y circuitos analógicos con un número menor de pines.

Los BGA requieren procesos de diseño y montaje más complejos, especialmente durante la inspección y el retrabajo.

¿Se puede soldar un componente BGA manualmente?

Es posible, aunque no resulta recomendable para aplicaciones profesionales.

El montaje de componentes BGA requiere estaciones de retrabajo específicas, perfiles térmicos controlados y, en muchos casos, inspección mediante rayos X para verificar la calidad de las uniones ocultas bajo el encapsulado.

¿Qué es el reballing?

El reballing consiste en sustituir todas las esferas de soldadura de un encapsulado BGA para poder volver a montarlo sobre una PCB.

Se utiliza principalmente durante procesos de reparación o cuando el componente tiene un elevado coste y resulta más rentable reutilizarlo que sustituirlo por uno nuevo.

¿Qué son las microvías y cuándo se utilizan?

Las microvías son vías de pequeño diámetro utilizadas principalmente en PCBs de alta densidad.

Permiten sacar señales desde encapsulados BGA con un pitch muy reducido, facilitando el enrutado y disminuyendo el número de capas necesarias en algunos diseños.

¿Qué significa Via in Pad?

La técnica Via in Pad consiste en colocar una vía directamente sobre el pad de soldadura del componente.

Esta solución permite optimizar el espacio disponible y mejorar el diseño del fan-out, aunque incrementa el coste de fabricación al requerir procesos adicionales de relleno y metalización.

¿Cómo se inspeccionan las soldaduras de un BGA?

Al quedar ocultas bajo el componente, las soldaduras de un encapsulado BGA no pueden inspeccionarse visualmente.

Para verificar su calidad se utilizan sistemas de inspección mediante rayos X (AXI), complementados en muchos casos con pruebas eléctricas como ICT o Flying Probe.

¿Qué defectos aparecen con mayor frecuencia durante el montaje?

Entre los problemas más habituales destacan:

• Head-in-Pillow.
• Voids.
• Bridging.
• Soldaduras frías.
• Componentes desalineados.
• Warpage del encapsulado.
• Exceso o falta de pasta de soldadura.

Todos ellos pueden reducir considerablemente la fiabilidad del producto si no se detectan durante la fabricación.

¿Qué ventajas aporta diseñar la PCB siguiendo criterios DFM y DFA?

Aplicar criterios de Design for Manufacturing (DFM) y Design for Assembly (DFA) permite optimizar el diseño para facilitar tanto la fabricación como el montaje de la PCB.

Esto reduce la aparición de defectos durante el ensamblado, mejora la repetibilidad del proceso y disminuye los costes asociados a retrabajos, rediseños y reparaciones.
