Routing Diferencial en PCBs: Guía para Principiantes

El routing diferencial en PCB es una de las técnicas más importantes para el diseño de una placa de circuito impreso (PCB) de alta velocidad. Interfaces como USB, Ethernet, HDMI, PCI Express o MIPI dependen de un correcto routing diferencial para mantener la integridad de la señal, reducir el ruido electromagnético y garantizar comunicaciones fiables. En esta guía aprenderás cómo diseñar routing diferencial en PCB, qué errores debes evitar y cuáles son las mejores prácticas utilizadas en proyectos profesionales.

Interfaces ampliamente utilizadas como USB, Ethernet, HDMI, PCI Express, MIPI o LVDS trabajan con señales de alta velocidad que son especialmente sensibles al ruido, las reflexiones y las variaciones de impedancia. En estos casos, una distribución incorrecta de las pistas puede provocar pérdidas de datos, errores de comunicación o incluso impedir que el dispositivo funcione correctamente.

Para evitar estos problemas, los diseñadores de hardware recurren al routing diferencial, una técnica que consiste en enrutar dos pistas de forma conjunta para transportar una misma señal de manera complementaria. Aunque pueda parecer un detalle del diseño del PCB, en realidad es uno de los aspectos más importantes cuando se trabaja con buses de alta velocidad o con señales críticas.

En esta guía aprenderás qué es un par diferencial, por qué se utiliza en electrónica moderna, cuáles son las reglas básicas que deben respetarse durante el diseño de la PCB y qué errores conviene evitar para mantener una buena integridad de señal.

El routing diferencial es una técnica de diseño de PCB utilizada para transmitir información mediante dos pistas que transportan señales iguales, pero con polaridad opuesta.

En lugar de enviar la información utilizando una única línea de señal respecto a una referencia de masa, como ocurre en las señales de tipo single-ended, los pares diferenciales transmiten la información utilizando dos conductores que trabajan de forma sincronizada.

Una de las pistas transporta la señal positiva (P, + o D+), mientras que la otra transporta exactamente la misma información, pero invertida (N, − o D−).

El receptor no interpreta el valor absoluto de cada una de las señales, sino la diferencia de tensión existente entre ambas.$$V_{diff}=V_{+}-V_{-}$$Vdiff​=V+​−V−​

Este principio ofrece una gran ventaja frente a las señales convencionales: cualquier interferencia electromagnética que afecte por igual a ambas pistas se cancela automáticamente durante la recepción.

Gracias a ello, la transmisión resulta mucho más robusta frente al ruido y permite trabajar a velocidades muy superiores sin comprometer la calidad de la señal.

Por este motivo, prácticamente todos los estándares modernos de comunicación utilizan pares diferenciales para transmitir información.

En cualquier dispositivo electrónico existen múltiples fuentes de interferencias electromagnéticas. Motores, convertidores DC/DC, relojes digitales o incluso otras pistas de la propia PCB pueden introducir ruido sobre las señales.

Cuando una perturbación afecta simultáneamente a las dos pistas de un par diferencial, el receptor la interpreta como un incremento común de tensión y la elimina automáticamente al calcular la diferencia entre ambas señales.

Este fenómeno, conocido como rechazo al modo común (Common Mode Rejection), es una de las principales ventajas del routing diferencial y permite mantener comunicaciones estables incluso en entornos industriales con elevados niveles de interferencias.

Además de resistir mejor el ruido externo, los pares diferenciales también generan menos interferencias hacia otros circuitos.

Como ambas pistas transportan corrientes prácticamente iguales pero en sentidos opuestos, los campos electromagnéticos producidos por cada una tienden a cancelarse mutuamente.

Esta cancelación reduce considerablemente la radiación electromagnética del sistema y facilita el cumplimiento de normativas de compatibilidad electromagnética (EMC), especialmente en dispositivos electrónicos destinados a entornos industriales, médicos o de automoción.

A medida que aumenta la velocidad de transmisión, la propia pista de cobre comienza a comportarse como una línea de transmisión.

En estas condiciones aparecen fenómenos como reflexiones, pérdidas, desfases o discontinuidades de impedancia que pueden degradar la comunicación.

El routing diferencial, combinado con un correcto control de impedancias y una adecuada disposición de los planos de referencia, permite minimizar estos efectos y mantener la calidad de la señal incluso a velocidades de varios gigabits por segundo.

Por este motivo, estándares como USB 3.x, PCI Express, HDMI o DisplayPort dependen completamente de un correcto diseño de los pares diferenciales.

Aunque muchas personas asocian el routing diferencial únicamente con USB o Ethernet, la realidad es que esta técnica está presente en prácticamente todos los dispositivos electrónicos modernos.

Cada vez que un sistema necesita transmitir información a alta velocidad, reducir las emisiones electromagnéticas o aumentar la inmunidad frente al ruido, es muy probable que utilice señales diferenciales.

Algunos de los protocolos más habituales son los siguientes.

Como puede observarse, los pares diferenciales están presentes en sectores tan diversos como la electrónica de consumo, la automatización industrial, la automoción, las telecomunicaciones o los dispositivos médicos.

Por ello, comprender cómo diseñarlos correctamente se ha convertido en una competencia imprescindible para cualquier ingeniero especializado en diseño electrónico.

Sin embargo, utilizar dos pistas paralelas no garantiza por sí solo una transmisión fiable. Para mantener la integridad de la señal es necesario respetar una serie de reglas de diseño relacionadas con la longitud de las pistas, el control de impedancias, la continuidad de los planos de referencia y la geometría del trazado.

Una vez entendido qué es un par diferencial y por qué se utiliza en los sistemas electrónicos modernos, llega el momento de analizar las reglas de diseño que permiten mantener la integridad de la señal.

Aunque cada protocolo puede tener sus propios requisitos, la mayoría de interfaces de alta velocidad comparten una serie de principios comunes. Respetarlos durante el diseño del PCB es fundamental para evitar problemas de comunicación, reducir las emisiones electromagnéticas y garantizar que el dispositivo cumpla las especificaciones del estándar correspondiente.

Una de las reglas más conocidas del routing diferencial consiste en mantener ambas pistas con la misma longitud eléctrica.

Aunque pueda parecer un detalle menor, una diferencia excesiva entre la longitud de las dos señales provoca que una llegue antes que la otra al receptor. Este fenómeno recibe el nombre de skew y puede provocar errores de sincronización cuando se trabaja con velocidades elevadas.

En protocolos como USB, HDMI o PCI Express, donde la información se transmite a varios gigabits por segundo, incluso diferencias de unas pocas décimas de milímetro pueden afectar a la calidad de la comunicación.

Por este motivo, las herramientas profesionales de diseño de PCB incorporan funciones de length tuning, que permiten compensar pequeñas diferencias añadiendo serpentines (meanders) en la pista más corta.

Sin embargo, conviene recordar que estos serpentines deben utilizarse únicamente cuando son realmente necesarios. Añadir curvas innecesarias aumenta la longitud total de la señal y puede introducir nuevas discontinuidades o acoplamientos no deseados.

En la mayoría de diseños modernos resulta preferible planificar correctamente el routing desde el principio que corregir posteriormente grandes diferencias mediante serpentines.

Tan importante como igualar la longitud es conservar una separación uniforme entre ambas pistas durante todo el recorrido.

Las dos pistas de un par diferencial forman un único sistema de transmisión. La distancia existente entre ellas determina el grado de acoplamiento electromagnético y tiene una influencia directa sobre la impedancia diferencial.

Si el espaciado cambia continuamente a lo largo del recorrido, también lo hará la impedancia de la línea de transmisión. Estas variaciones generan pequeñas reflexiones que, acumuladas, pueden degradar significativamente la calidad de la señal.

Por este motivo, el routing diferencial debe realizarse manteniendo ambas pistas paralelas y con una separación constante siempre que sea posible.

Cuando el trazado obliga a rodear componentes o atravesar zonas congestionadas del PCB, conviene minimizar las variaciones de separación y evitar que una de las pistas se aleje significativamente de la otra.

Uno de los conceptos más importantes en electrónica de alta velocidad es la impedancia controlada.

A diferencia de las pistas utilizadas en señales lentas, donde el ancho del conductor suele elegirse únicamente por criterios eléctricos o mecánicos, en las líneas de alta velocidad la geometría del PCB determina directamente el comportamiento de la señal.

La impedancia diferencial depende principalmente de varios factores:

• El ancho de las pistas.
• La separación entre ambas señales.
• La distancia respecto al plano de referencia.
• El espesor del dieléctrico.
• La constante dieléctrica del material utilizado.
• El grosor del cobre.

Por este motivo, el diseño del stack-up del PCB y la selección del material tienen tanta importancia como el propio esquema electrónico.

Cada protocolo especifica la impedancia que deben presentar sus pares diferenciales. Algunos de los valores más habituales son:

Durante el diseño del PCB, estos valores no se obtienen modificando únicamente el ancho de la pista. Es necesario calcular conjuntamente toda la geometría del trazado y coordinar el diseño con el fabricante de la placa, ya que pequeñas variaciones en el espesor del dieléctrico o del cobre pueden alterar la impedancia final.

Actualmente, la mayoría de fabricantes proporcionan calculadoras de impedancia o colaboran con el diseñador para ajustar el stack-up antes de fabricar la PCB.

Uno de los errores más frecuentes en diseñadores con poca experiencia consiste en centrar toda la atención en las dos pistas del par diferencial y olvidarse del recorrido de la corriente de retorno.

Aunque la señal viaje por dos conductores, sigue necesitando un plano de referencia continuo, normalmente un plano de masa, que permita cerrar correctamente el circuito y mantener estable la impedancia.

Cuando un par diferencial atraviesa una zona donde el plano de masa presenta cortes, ranuras o cambios de referencia, la corriente de retorno debe buscar caminos alternativos. Esto genera discontinuidades que pueden provocar reflexiones, aumentar las emisiones electromagnéticas e introducir ruido en la comunicación.

Por este motivo, una de las reglas fundamentales del diseño de PCBs de alta velocidad consiste en evitar que los pares diferenciales crucen divisiones entre planos de alimentación o zonas sin referencia continua.

En la práctica, mantener un plano sólido suele aportar más beneficios que intentar optimizar otros aspectos secundarios del routing.

Siempre que sea posible, resulta recomendable mantener un par diferencial en la misma capa durante todo su recorrido.

Cada cambio de capa obliga a utilizar vías, que introducen pequeñas discontinuidades en la impedancia y añaden una inductancia adicional a la línea de transmisión.

Cuando el cambio resulta inevitable, ambas pistas deben atravesar la transición exactamente en el mismo punto utilizando una geometría completamente simétrica. De esta forma se evita introducir diferencias de longitud o modificar el equilibrio electromagnético del par.

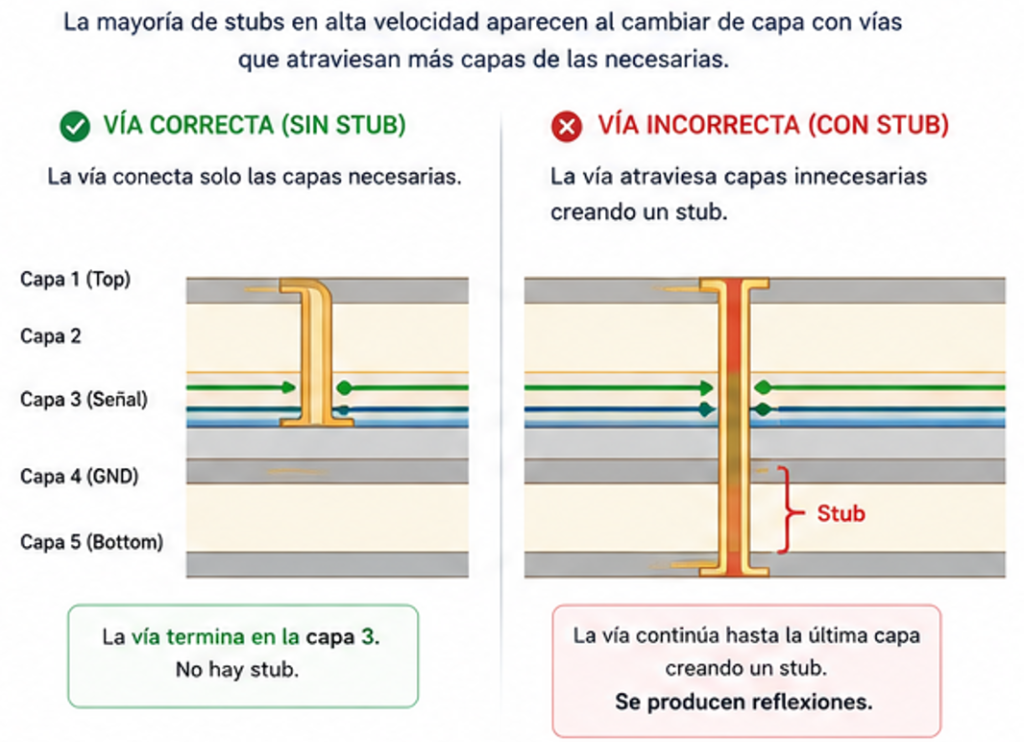

En diseños de muy alta velocidad también puede ser necesario incorporar vías de retorno próximas a las vías de señal para facilitar el cambio de plano de referencia y minimizar las discontinuidades.

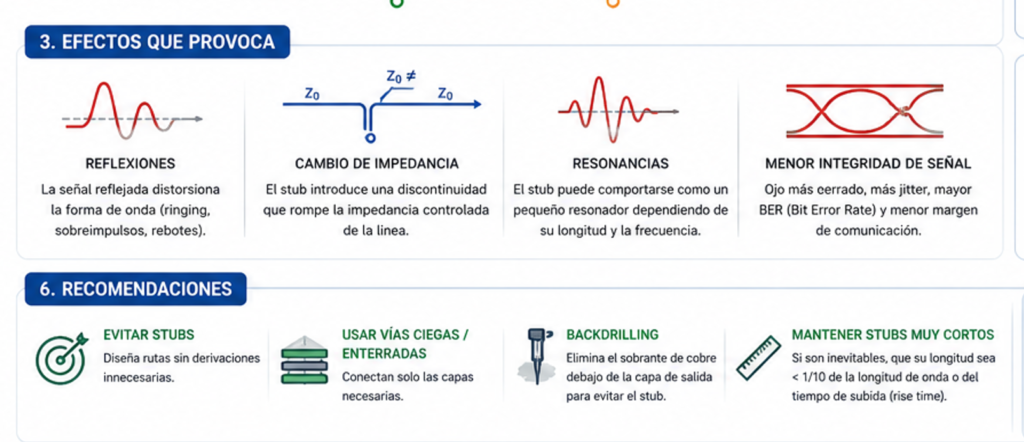

En aplicaciones que trabajan a varios gigabits por segundo, incluso se emplean técnicas como el backdrilling, que eliminan el tramo sobrante de las vías para reducir reflexiones y mejorar la integridad de la señal.

Aunque estas soluciones suelen reservarse para aplicaciones muy exigentes, conviene conocerlas desde las primeras fases del diseño.

Conocer las reglas del routing diferencial es importante, pero todavía lo es más saber identificar los errores que aparecen con mayor frecuencia durante el diseño de una PCB.

Muchos de estos problemas no generan fallos evidentes durante los primeros prototipos. De hecho, es habitual que una placa funcione aparentemente bien en laboratorio y, sin embargo, presente errores intermitentes cuando aumenta la temperatura, se incrementa la velocidad de transmisión o el dispositivo debe superar los ensayos de compatibilidad electromagnética (EMC).

A continuación repasamos algunos de los errores más habituales y cómo evitarlos.

Uno de los errores más comunes consiste en alejar las dos pistas del par diferencial para rodear componentes o facilitar el trazado del resto del circuito.

Aunque el diseño siga funcionando, al aumentar la separación disminuye el acoplamiento electromagnético entre ambas líneas y cambia la impedancia diferencial.

Como consecuencia, aparecen pequeñas reflexiones, aumenta la susceptibilidad al ruido y disminuye la capacidad de cancelación de interferencias que caracteriza a este tipo de señales.

Siempre que sea posible, ambas pistas deben permanecer paralelas y mantener la misma separación durante todo el recorrido.

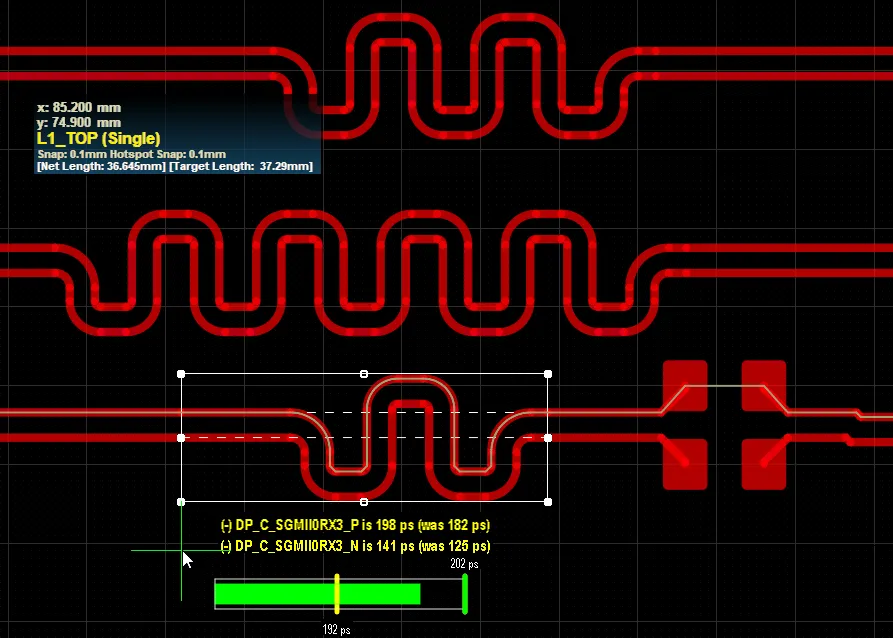

Los serpentines (meanders) son una herramienta muy útil para compensar pequeñas diferencias de longitud entre las pistas de un par diferencial.

Sin embargo, también representan uno de los recursos más utilizados de forma incorrecta.

Es relativamente frecuente encontrar diseños donde se añaden largos serpentines simplemente porque «las pistas deben medir exactamente lo mismo». En realidad, la mayoría de protocolos permiten una determinada tolerancia y no requieren una igualdad absoluta.

Además, un serpentín demasiado compacto puede generar acoplamientos entre sus propios segmentos, alterando la impedancia local y produciendo retardos que no siempre equivalen a la longitud física añadida.

La mejor estrategia continúa siendo realizar un buen trazado desde el principio y utilizar los serpentines únicamente para pequeñas correcciones al final del diseño.

Otro error muy habitual consiste en cambiar una de las pistas de capa sin prestar atención al plano de referencia.

Cada vía introduce una discontinuidad en la línea de transmisión. Si además el plano de masa cambia o presenta interrupciones, la corriente de retorno debe modificar su trayectoria, generando reflexiones y aumentando las emisiones electromagnéticas.

Cuando un cambio de capa resulta inevitable, ambas pistas deben atravesarlo conjuntamente, manteniendo la simetría y procurando que exista un plano de referencia continuo durante toda la transición.

En diseños de muy alta velocidad también es recomendable colocar vías de retorno próximas al cambio de capa para facilitar el recorrido de las corrientes de retorno.

Es uno de los errores más graves y, al mismo tiempo, uno de los más desconocidos entre quienes comienzan a diseñar PCBs.

Muchas veces el diseñador se preocupa por mantener perfectamente paralelas las dos pistas del par diferencial, pero no observa que ambas atraviesan una separación entre dos planos de alimentación o una ranura en el plano de masa.

Cuando esto ocurre, la corriente de retorno pierde su camino natural y debe desplazarse buscando otra referencia eléctrica.

Las consecuencias pueden ser importantes:

• Variaciones de impedancia.
• Mayor emisión de interferencias.
• Incremento del ruido.
• Reflexiones de la señal.
• Problemas durante los ensayos EMC.

Por este motivo, siempre debe verificarse el recorrido completo del plano de referencia antes de dar por finalizado el routing.

Otra práctica poco recomendable consiste en insertar componentes o hacer pasar otras señales entre las pistas del par diferencial.

Aunque físicamente exista espacio suficiente, esta disposición modifica el campo electromagnético generado por ambas líneas y altera el acoplamiento entre ellas.

Además, aumenta el riesgo de diafonía (crosstalk) con otras señales cercanas.

Siempre que sea posible, el área comprendida entre las dos pistas debe mantenerse libre de otros conductores y componentes.

Un error relativamente frecuente consiste en calcular la impedancia diferencial utilizando únicamente una calculadora online sin consultar posteriormente con el fabricante de la placa.

La impedancia final depende del stack-up real, del espesor del cobre, de la constante dieléctrica del material y de las tolerancias del proceso de fabricación.

Por este motivo, en proyectos profesionales es habitual trabajar conjuntamente con el fabricante del PCB antes de finalizar el diseño, ajustando el ancho y la separación de las pistas para garantizar que la impedancia obtenida tras la fabricación sea la especificada por el protocolo correspondiente.

Actualmente, prácticamente todos los programas profesionales de diseño de PCB incorporan funciones específicas para el routing diferencial. Estas herramientas permiten definir reglas de diseño, controlar automáticamente la separación entre pistas, comprobar las diferencias de longitud e incluso realizar ajustes automáticos mediante serpentines.

Aunque cada software presenta una interfaz diferente, todos persiguen el mismo objetivo: facilitar el cumplimiento de las reglas de diseño y reducir la probabilidad de cometer errores durante el trazado.

Las soluciones más utilizadas actualmente son las siguientes:

Aunque todas estas herramientas permiten enrutar pares diferenciales, el software por sí solo no garantiza un buen resultado. La calidad del diseño dependerá siempre del conocimiento del ingeniero y de la correcta definición de las reglas de diseño antes de comenzar el trazado.

Una de las dudas más frecuentes entre quienes comienzan a diseñar PCBs es si todas las señales deben rutearse como pares diferenciales. La respuesta es sencilla: no.

El routing diferencial está pensado para interfaces de alta velocidad o aplicaciones donde la integridad de la señal resulta crítica. Aplicarlo indiscriminadamente no aporta ventajas y, en algunos casos, incluso puede complicar innecesariamente el diseño de la placa.

En líneas generales, conviene utilizar pares diferenciales cuando así lo especifica el estándar de comunicación o cuando la velocidad de transmisión hace que las pistas deban tratarse como líneas de transmisión.

Algunos ejemplos habituales son:

• USB 2.0 y USB 3.x.
• Ethernet.
• HDMI y DisplayPort.
• PCI Express.
• SATA.
• MIPI CSI y MIPI DSI.
• LVDS.
• Interfaces de memoria DDR.
• CAN FD en aplicaciones de alta velocidad.

En todos estos casos, respetar la impedancia diferencial, mantener las pistas acopladas y controlar la longitud del recorrido es esencial para garantizar una comunicación fiable.

Por el contrario, existen numerosas señales donde el routing diferencial no resulta necesario.

Entre ellas podemos encontrar:

• GPIO de propósito general.
• Interfaces UART.
• I²C.
• SPI cuando trabaja a velocidades moderadas.
• Entradas y salidas digitales convencionales.
• Señales de control.

Aunque estas señales también deben diseñarse siguiendo buenas prácticas de diseño electrónico, normalmente no requieren un control tan estricto de la impedancia o de la longitud de las pistas.

La clave está en analizar cada interfaz desde las primeras fases del proyecto para determinar qué requisitos impone el fabricante del componente o el estándar de comunicación utilizado.

En Kenso Circuits desarrollamos placas electrónicas para aplicaciones donde la integridad de la señal y el control de impedancias forman parte de los requisitos del proyecto desde las primeras etapas del diseño.

Trabajamos con interfaces de alta velocidad utilizadas en dispositivos IoT, equipos industriales, sistemas embebidos y electrónica de consumo, diseñando PCBs multicapa que incorporan pares diferenciales para protocolos como USB, Ethernet, LVDS o PCI Express, entre otros.

Más allá del propio routing, prestamos especial atención al diseño del stack-up, la continuidad de los planos de referencia y la selección de materiales adecuados para garantizar que la impedancia obtenida durante la fabricación se ajuste a las especificaciones del protocolo correspondiente.

Este enfoque nos permite reducir el riesgo de problemas relacionados con reflexiones, diafonía, emisiones electromagnéticas o pérdidas de señal que, en muchas ocasiones, solo aparecen durante las fases de validación o certificación del producto.

Además, colaboramos estrechamente con fabricantes de PCB para definir las tolerancias de fabricación, el espesor de los dieléctricos y las geometrías necesarias para conseguir impedancias controladas de forma consistente.

Gracias a esta metodología podemos desarrollar diseños preparados tanto para la fabricación de prototipos como para la producción en serie, minimizando la necesidad de rediseños y acelerando la llegada del producto al mercado.

El routing diferencial es una de las técnicas más importantes en el diseño de PCBs de alta velocidad. Aunque a simple vista pueda parecer que únicamente consiste en mantener dos pistas paralelas, la realidad es que intervienen numerosos factores que condicionan el comportamiento eléctrico de la señal.

La longitud de las pistas, la separación entre conductores, el control de impedancias, la continuidad del plano de referencia o la correcta gestión de los cambios de capa son aspectos que deben considerarse de forma conjunta para garantizar un funcionamiento fiable.

A medida que aumentan las velocidades de transmisión, el margen para cometer errores se reduce considerablemente. Un pequeño cambio en la geometría del trazado o una discontinuidad en el plano de masa pueden provocar problemas difíciles de detectar durante las primeras fases del desarrollo.

Por ello, dedicar tiempo al diseño del PCB y aplicar correctamente las reglas del routing diferencial no solo mejora la integridad de la señal, sino que también reduce el riesgo de fallos durante la validación del producto, facilita el cumplimiento de las normativas EMC y evita costosos rediseños antes de la fabricación.

En definitiva, comprender estos principios resulta imprescindible para cualquier ingeniero que trabaje con electrónica de alta velocidad y aspire a desarrollar productos robustos, fiables y preparados para las exigencias de la industria actual.

El diseño de una PCB con pares diferenciales va mucho más allá de enrutar dos pistas en paralelo. La elección del stack-up, el cálculo de impedancias, la distribución de los planos de referencia y el cumplimiento de las reglas de diseño pueden marcar la diferencia entre un producto que funciona correctamente y otro que presenta problemas difíciles de diagnosticar.

En Kenso Circuits ayudamos a empresas de toda España a desarrollar PCBs de alta velocidad para aplicaciones industriales, IoT, telecomunicaciones, electrónica de consumo e instrumentación, participando en todas las fases del proyecto: desde el diseño electrónico y el layout hasta la validación y la preparación para fabricación.

Si estás desarrollando un nuevo producto y necesitas una empresa especializada en diseño de PCB en Valencia o buscas un equipo con experiencia en routing diferencial, impedancias controladas e integridad de señal, estaremos encantados de ayudarte.

Contacta con Kenso Circuits y cuéntanos tu proyecto. Analizaremos contigo la mejor solución para convertir tu diseño en un producto listo para fabricar.

Preguntas frecuentes sobre routing diferencial en PCB

¿Qué es un par diferencial en una PCB?

Un par diferencial está formado por dos pistas que transportan la misma información con polaridad opuesta. El receptor interpreta la diferencia de tensión entre ambas señales, lo que mejora la inmunidad al ruido y reduce las emisiones electromagnéticas frente a las señales convencionales.

¿Qué impedancia debe tener un par diferencial?

Depende del protocolo utilizado. Por ejemplo, USB 2.0 trabaja normalmente con una impedancia diferencial de 90 Ω, mientras que Ethernet, HDMI o LVDS suelen requerir 100 Ω. PCI Express utiliza habitualmente 85 Ω. Estos valores deben respetarse durante el diseño del PCB y coordinarse con el fabricante de la placa.

¿Por qué es importante igualar la longitud de las pistas?

Si una de las pistas es más larga que la otra, ambas señales llegarán en instantes diferentes al receptor. Este desfase, conocido como skew, puede provocar errores de sincronización y degradar la comunicación, especialmente en interfaces de alta velocidad.

¿Es obligatorio utilizar routing diferencial en USB?

Sí. Tanto USB 2.0 como USB 3.x utilizan pares diferenciales para transmitir datos y requieren mantener una impedancia controlada, una separación constante entre pistas y un correcto ajuste de longitudes para garantizar el cumplimiento del estándar.

¿Puedo diseñar pares diferenciales con KiCad?

Sí. KiCad incorpora herramientas específicas para definir pares diferenciales, controlar la separación entre pistas, realizar ajustes de longitud (Length Tuning) y aplicar reglas de diseño similares a las disponibles en herramientas comerciales.

¿Qué ocurre si el par diferencial atraviesa un corte en el plano de masa?

Cuando las pistas cruzan una discontinuidad en el plano de referencia, la corriente de retorno debe modificar su recorrido. Esto puede generar reflexiones, aumentar las emisiones electromagnéticas y deteriorar la integridad de la señal, especialmente en diseños de alta velocidad.

¿Cuándo es recomendable realizar simulaciones de integridad de señal?

Las simulaciones de integridad de señal resultan especialmente útiles cuando se trabaja con interfaces de varios gigabits por segundo, buses de memoria, enlaces PCI Express, HDMI, MIPI u otras aplicaciones donde pequeñas variaciones del diseño pueden afectar al funcionamiento del sistema.

¿Qué herramientas se utilizan para calcular la impedancia de un PCB?

Existen diferentes soluciones para calcular impedancias controladas, desde calculadoras específicas hasta simuladores electromagnéticos. En proyectos profesionales, estos cálculos suelen complementarse con la información proporcionada por el fabricante del PCB para adaptar el diseño al stack-up real de fabricación.

¿Puede una mala distribución del routing afectar a la certificación EMC?

Sí. Un diseño incorrecto puede incrementar las emisiones electromagnéticas del dispositivo y dificultar el cumplimiento de las normativas de compatibilidad electromagnética. Mantener pares diferenciales correctamente acoplados y planos de referencia continuos contribuye a reducir estos problemas desde las primeras fases del desarrollo.
