Errores comunes al diseñar una PCB con ESP32

El ESP32 se ha convertido en uno de los microcontroladores más utilizados en proyectos IoT, sistemas embebidos y productos conectados gracias a su conectividad WiFi y Bluetooth integrada, su bajo coste y la gran comunidad de desarrollo existente alrededor de esta plataforma.

Sin embargo, diseñar una PCB con ESP32 requiere tener en cuenta múltiples aspectos técnicos relacionados con alimentación, radiofrecuencia, integridad de señal y disposición de componentes. Muchos problemas de funcionamiento en dispositivos basados en ESP32 no están relacionados con el firmware, sino con errores cometidos durante el diseño electrónico.

Aunque el ESP32 nació como una plataforma muy popular dentro del mundo maker, actualmente se utiliza en multitud de productos comerciales relacionados con IoT, monitorización remota, automatización industrial y dispositivos conectados. Precisamente por ello, los errores de diseño que pueden parecer irrelevantes durante el prototipado suelen convertirse en problemas importantes cuando el producto entra en producción o se despliega en campo.

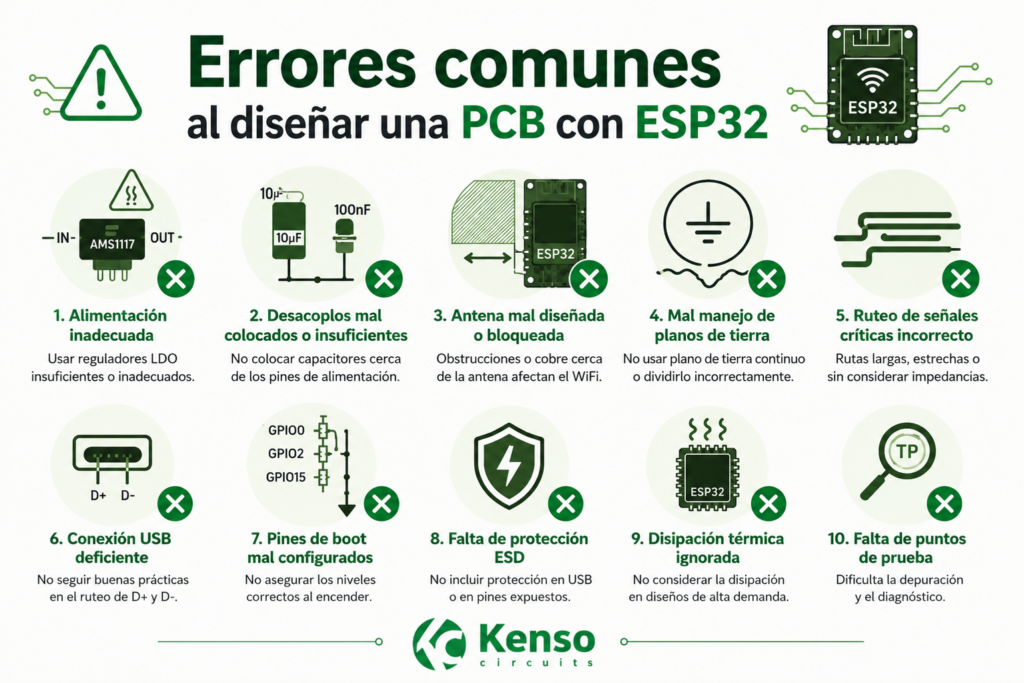

En este artículo repasamos los errores más comunes al diseñar una PCB con ESP32 y cómo evitarlos para mejorar la estabilidad, el rendimiento y la fiabilidad del producto.

El ESP32 integra radio WiFi, Bluetooth, procesador, memoria y múltiples periféricos en un único dispositivo. Esta elevada integración simplifica el desarrollo, pero también hace que aspectos como la alimentación, el diseño RF o la distribución de masas tengan un impacto directo sobre el comportamiento del sistema.

Muchos problemas atribuidos inicialmente al firmware tienen en realidad su origen en decisiones tomadas durante el diseño electrónico o el layout de la PCB.

Uno de los errores más habituales al diseñar una PCB con ESP32 consiste en no respetar las recomendaciones RF asociadas a la antena integrada. Muchos módulos incorporan una antena PCB o una antena cerámica cuyo rendimiento depende enormemente del entorno físico que la rodea.

Es frecuente encontrar diseños donde se colocan planos de cobre, conectores, tornillos metálicos o incluso baterías demasiado cerca de la antena. Aunque a simple vista el circuito pueda funcionar, este tipo de decisiones suele reducir considerablemente el alcance inalámbrico y generar pérdidas de conexión aparentemente aleatorias.

Este problema es especialmente frecuente cuando se utilizan módulos pre-certificados y se asume que la certificación garantiza automáticamente el rendimiento inalámbrico. Aunque el módulo esté certificado, una integración incorrecta sobre la PCB puede degradar significativamente la cobertura y la estabilidad de las comunicaciones.

Para evitar estos problemas, es recomendable dejar una zona libre de cobre bajo la antena, evitar planos de tierra en el área RF y mantener alejados componentes metálicos o conectores cercanos. También resulta importante seguir las recomendaciones de diseño proporcionadas por Espressif para cada módulo específico.

Un diseño deficiente en la zona RF puede convertir un producto funcional en un dispositivo con problemas de conectividad difíciles de diagnosticar posteriormente.

El ESP32 puede generar picos de corriente relativamente elevados durante la transmisión WiFi o Bluetooth. Aunque el consumo medio pueda parecer bajo, esos picos instantáneos pueden provocar problemas importantes si la alimentación no está correctamente diseñada.

Uno de los errores más frecuentes consiste en utilizar reguladores con poca capacidad de corriente, pistas demasiado estrechas o una etapa de desacoplo insuficiente. Cuando esto ocurre suelen aparecer síntomas difíciles de identificar durante las primeras pruebas: reinicios aleatorios, errores durante el arranque o bloqueos intermitentes.

Una alimentación robusta debe incorporar condensadores de desacoplo próximos al módulo, suficiente margen de corriente y una distribución adecuada de las líneas de potencia. En aplicaciones alimentadas por batería también conviene analizar cuidadosamente la eficiencia energética y evitar reguladores lineales cuando puedan afectar significativamente a la autonomía del sistema.

En proyectos industriales o equipos alimentados mediante batería, una mala gestión energética puede afectar tanto a la estabilidad como a la autonomía del dispositivo. Por este motivo, el diseño de la alimentación debe abordarse desde las primeras fases del desarrollo y no como una revisión posterior.

El plano de tierra es uno de los elementos más importantes de cualquier PCB moderna y especialmente relevante en diseños que incorporan radiofrecuencia, como ocurre con ESP32.

A veces, durante el proceso de routing, aparecen planos fragmentados o pequeñas islas de masa aisladas debido a la distribución de componentes. Aunque puedan parecer detalles menores, estas discontinuidades afectan directamente al retorno de corriente y pueden introducir ruido eléctrico o problemas de estabilidad.

Un plano de tierra continuo ayuda a mejorar la integridad de señal, el comportamiento RF y la disipación térmica. Además, disponer de una capa dedicada principalmente al plano GND suele facilitar el cumplimiento de requisitos EMC y reducir la probabilidad de interferencias.

No todos los pines GPIO del ESP32 son equivalentes.

Un error bastante habitual cuando se trabaja por primera vez con ESP32 consiste en asumir que todos los pines GPIO pueden utilizarse indistintamente.

Sin embargo, algunos pines tienen funciones especiales relacionadas con el arranque del sistema, la memoria Flash, el modo de programación o determinadas funciones internas del microcontrolador. Utilizar estos pines sin revisar previamente sus restricciones puede provocar problemas que resultan difíciles de localizar posteriormente.

Por ejemplo, conectar una resistencia o un periférico sobre determinados GPIO puede alterar las condiciones de arranque y provocar que el sistema no inicie correctamente o presente fallos intermitentes.

Antes de comenzar el diseño PCB es recomendable revisar cuidadosamente el pinout y la documentación oficial del dispositivo.

5. No diseñar pensando en EMC y EMI

Muchos diseños funcionan perfectamente durante las pruebas iniciales sobre el escritorio, pero comienzan a presentar problemas cuando llegan a ensayos EMC o cuando se utilizan en entornos reales con interferencias eléctricas.

Las emisiones radiadas, los lazos de corriente excesivos o una distribución poco optimizada pueden generar problemas tanto internos como externos al dispositivo. Esto no solo afecta a la estabilidad del producto, sino que puede impedir superar procesos de certificación.

Aplicar buenas prácticas EMC desde las primeras etapas del diseño ayuda considerablemente a evitar modificaciones posteriores mucho más costosas. Minimizar lazos de corriente, utilizar planos de tierra sólidos y separar adecuadamente señales sensibles suele reducir gran parte de estos problemas.

Los condensadores de desacoplo desempeñan una función mucho más importante de lo que suele parecer inicialmente. Su objetivo principal es proporcionar energía instantánea a los circuitos cuando aparecen cambios rápidos en el consumo, evitando que estos afecten a la estabilidad general del sistema.

Uno de los errores más comunes consiste en seleccionar correctamente el valor del condensador pero colocarlo demasiado lejos del pin de alimentación correspondiente. En altas frecuencias, incluso pequeñas distancias pueden reducir significativamente su eficacia.

Por este motivo, los condensadores deben situarse lo más cerca posible de los pines de alimentación del ESP32 y conectarse mediante rutas cortas y directas.

En diseños compactos es habitual intentar ahorrar espacio reduciendo al máximo el ancho de las pistas. Aunque esta práctica puede parecer útil durante el routing inicial, utilizar pistas excesivamente estrechas puede generar problemas importantes a nivel eléctrico y de fabricación.

Las líneas de alimentación del ESP32 y de otros componentes con consumos elevados deben ser capaces de transportar corriente sin provocar caídas de tensión significativas. Si las pistas son demasiado finas, aumenta su resistencia eléctrica y pueden aparecer calentamientos innecesarios o variaciones de tensión que afecten a la estabilidad del sistema.

Además, las pistas extremadamente pequeñas pueden complicar el proceso de fabricación y reducir el rendimiento productivo, especialmente en diseños de gran volumen.

El ancho adecuado de una pista depende de diversos factores como la corriente esperada, el espesor del cobre y el incremento térmico admisible. Por ello, resulta recomendable calcular estos parámetros durante el diseño utilizando herramientas específicas y evitar utilizar valores mínimos simplemente por comodidad o ahorro de espacio.

Un pequeño incremento en el ancho de ciertas pistas puede evitar muchos problemas futuros durante la producción o la operación real del producto.

Cada vez más dispositivos conectados requieren actualizaciones remotas de firmware para añadir funcionalidades, corregir errores o resolver vulnerabilidades de seguridad. En el caso del ESP32, las actualizaciones OTA (Over The Air) son una función ampliamente utilizada, pero muchas veces no se tienen en cuenta desde las primeras etapas del diseño.

Un error frecuente consiste en diseñar la PCB únicamente pensando en el funcionamiento inicial del dispositivo, sin considerar cómo se gestionarán futuras actualizaciones. Esto puede provocar limitaciones relacionadas con la memoria disponible, dificultades para acceder al bootloader o incluso la imposibilidad de recuperar el equipo si una actualización falla.

Cuando un producto llega a producción, cualquier modificación posterior suele convertirse en una operación mucho más compleja y costosa. Tener que acceder físicamente a cientos de dispositivos para actualizar el firmware puede convertirse rápidamente en un problema operativo importante.

Por este motivo, resulta recomendable diseñar desde el principio mecanismos seguros de recuperación, espacio suficiente para almacenamiento de imágenes OTA y métodos alternativos que permitan restaurar el sistema en caso de fallo.

Diseñar pensando en el mantenimiento futuro suele ahorrar muchos problemas cuando el producto empieza a escalar.

Un diseño que funciona correctamente sobre el ordenador o en una primera prueba de laboratorio no siempre puede fabricarse fácilmente de forma repetitiva y fiable.

Uno de los errores más habituales consiste en centrarse únicamente en el funcionamiento eléctrico sin considerar aspectos relacionados con el proceso industrial. Separaciones insuficientes entre pistas, vías demasiado pequeñas, orientaciones poco optimizadas de componentes o ausencia de puntos de test pueden aumentar significativamente los costes de producción y dificultar el ensamblaje automático.

En fases iniciales estos detalles pueden parecer secundarios, especialmente cuando solo se fabrican unas pocas unidades. Sin embargo, cuando el proyecto pasa a producción, pequeños problemas de diseño pueden multiplicarse rápidamente y generar retrasos, defectos o costes adicionales.

Aplicar criterios DFM (Design for Manufacturing) desde el principio ayuda a simplificar el proceso productivo y reduce considerablemente la probabilidad de incidencias posteriores.

Diseñar pensando en fabricación no significa únicamente conseguir que el circuito funcione, sino asegurar que pueda producirse de forma eficiente y repetible.

Aspectos aparentemente simples como la orientación de componentes, el acceso a puntos de test o la generación correcta de archivos de fabricación pueden marcar una gran diferencia durante el ensamblaje de series medias y altas.

Otro error frecuente consiste en asumir que un diseño será válido simplemente porque el prototipo parece funcionar correctamente durante las primeras pruebas.

Muchos problemas reales solo aparecen cuando el dispositivo comienza a operar en condiciones similares a las de su uso final. Factores como la temperatura, la distancia de comunicación inalámbrica, el ruido eléctrico o las variaciones de alimentación pueden afectar significativamente al comportamiento del sistema.

La validación no debe considerarse una simple comprobación final, sino una etapa esencial del desarrollo. Detectar un problema durante una pequeña serie piloto resulta mucho menos costoso que descubrirlo después de fabricar cientos o miles de unidades.

En muchos proyectos, una buena fase de validación puede marcar la diferencia entre un producto robusto y un producto que genera incidencias constantes tras llegar al mercado.

Muchos proyectos se desarrollan pensando únicamente en el funcionamiento técnico y dejan para las últimas fases aspectos relacionados con certificaciones CE, EMC o RED.

Sin embargo, determinadas decisiones relacionadas con el diseño RF, el cableado, la alimentación o las emisiones electromagnéticas pueden afectar directamente al proceso de homologación.

Tener en cuenta estos requisitos desde el inicio suele reducir costes y evitar rediseños posteriores.

Aplicar estas recomendaciones mejora considerablemente la calidad del producto final.

¿Cuál es el error más frecuente al diseñar una PCB con ESP32?

Uno de los problemas más habituales es no respetar la zona libre alrededor de la antena WiFi/Bluetooth. Esto puede reducir significativamente el alcance inalámbrico incluso cuando el resto del diseño funciona correctamente.

¿Es recomendable utilizar módulos ESP32 certificados?

Sí. Los módulos certificados simplifican el diseño RF y reducen riesgos durante los procesos de homologación, especialmente en productos comerciales.

¿Qué alimentación necesita un ESP32?

Aunque el consumo medio suele ser reducido, durante las transmisiones WiFi pueden aparecer picos de corriente relativamente elevados. Por ello es importante dimensionar correctamente reguladores y condensadores de desacoplo.

¿Se puede utilizar ESP32 en aplicaciones industriales?

Sí. Actualmente existen numerosos productos industriales basados en ESP32 para monitorización remota, automatización y dispositivos IoT, siempre que el diseño electrónico se realice siguiendo buenas prácticas.

¿Qué versión de ESP32 debería elegir?

Dependerá de los requisitos del proyecto. Plataformas como ESP32-C6 incorporan WiFi 6 y Thread, mientras que ESP32-S3 ofrece mayores capacidades de procesamiento y aceleración para aplicaciones Edge AI. Además, existen multitud de variantes ESP32 especializadas capaces de ofrecer un mejor rendimiento según los requisitos específicos de cada proyecto.

¿Puede un ESP32 superar certificaciones CE?

Sí. Existen numerosos productos comerciales certificados basados en ESP32. Sin embargo, el resultado dependerá del diseño completo de la PCB, la alimentación, el layout RF y las emisiones electromagnéticas del dispositivo.

En muchos proyectos, los problemas relacionados con alimentación, RF o EMC no aparecen durante las primeras pruebas de laboratorio. Sin embargo, cuando el dispositivo comienza a fabricarse en serie o se instala en condiciones reales, estas incidencias pueden afectar significativamente a la fiabilidad del producto.

Si un diseño presenta problemas de cobertura inalámbrica, reinicios esporádicos, consumos elevados o dificultades para superar ensayos EMC, una revisión técnica del hardware puede ayudar a identificar las causas y evitar costosas modificaciones durante la producción.

Muchas empresas de Valencia y de otras zonas industriales de España utilizan ESP32 para desarrollar dispositivos IoT relacionados con monitorización energética, automatización, control remoto y sistemas conectados.

El ESP32 es una plataforma extremadamente potente y versátil, pero requiere un diseño PCB cuidadoso para obtener un funcionamiento fiable y profesional.

Muchos problemas habituales pueden evitarse aplicando buenas prácticas desde las primeras fases del diseño electrónico. Aspectos como la alimentación, el layout RF, el diseño EMC y la integridad de señal tienen un impacto directo en el rendimiento del sistema.

Si estás desarrollando un producto basado en ESP32, invertir tiempo en un diseño PCB bien optimizado puede evitar problemas futuros, reducir costes y acelerar la llegada del producto al mercado.
