Diseñar una PCB que deba transportar varios amperios no consiste únicamente en aumentar el ancho de las pistas de cobre. A medida que la corriente aumenta, también lo hacen los desafíos relacionados con la disipación térmica, las caídas de tensión, la distribución de la corriente y la fiabilidad del conjunto.

Un diseño inadecuado puede provocar sobrecalentamientos, reducir la eficiencia energética, acelerar el envejecimiento de los componentes e incluso ocasionar averías difíciles de detectar durante las primeras pruebas. En muchos casos, estos problemas no aparecen hasta que el producto comienza a funcionar de forma continuada o pasa a producción, momento en el que corregir el diseño resulta mucho más costoso.

Por este motivo, el diseño de PCBs para alta corriente requiere un enfoque diferente al de una placa convencional. Aspectos como el espesor del cobre, la selección del sustrato, la distribución de los planos de alimentación, la gestión térmica o el dimensionado de conectores y vías deben definirse desde las primeras fases del proyecto.

En esta guía repasaremos 10 recomendaciones fundamentales para diseñar placas electrónicas capaces de transportar corrientes elevadas de forma segura, eficiente y preparada para fabricación industrial.

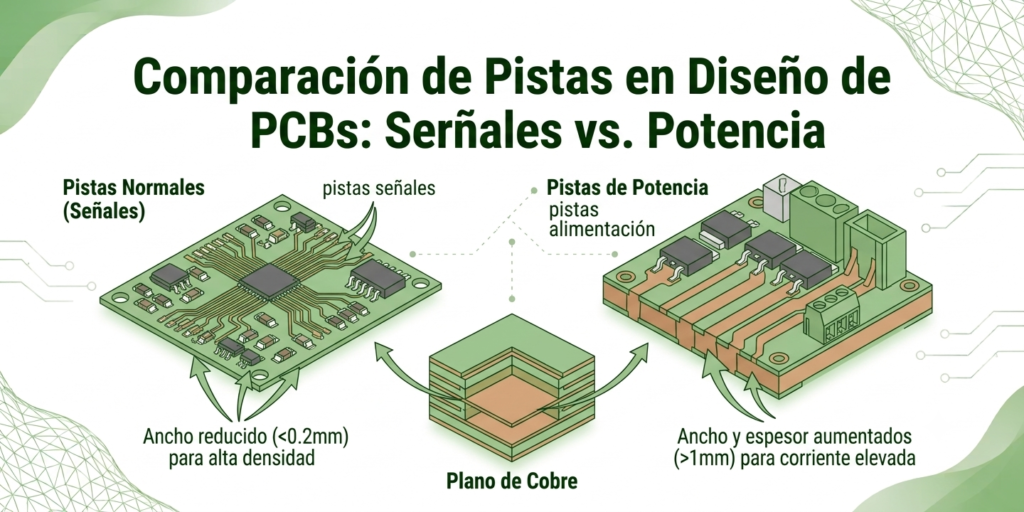

En una PCB convencional destinada a señales digitales o de baja potencia, pequeñas variaciones en el ancho de una pista o en la distribución del cobre rara vez provocan problemas importantes. Sin embargo, cuando la placa debe conducir varios amperios de forma continua, estas decisiones pasan a ser críticas.

La corriente que circula por las pistas genera calor debido a la resistencia eléctrica del cobre, un fenómeno conocido como efecto Joule. Si la sección del conductor no es suficiente para soportar esa corriente, la temperatura aumenta, aparecen caídas de tensión y disminuye la eficiencia del circuito. En situaciones extremas pueden producirse deformaciones del laminado, deterioro de las soldaduras o incluso la destrucción de la propia PCB.

Además del calentamiento, el diseñador debe considerar otros aspectos como la distribución uniforme de la corriente, la evacuación del calor, la resistencia de las vías, la capacidad de los conectores o el comportamiento del circuito durante largos periodos de funcionamiento.

Por este motivo, el diseño de una PCB de alta corriente no consiste únicamente en aplicar una serie de reglas aisladas, sino en combinar correctamente distintos elementos del diseño para garantizar un funcionamiento seguro y fiable durante toda la vida útil del producto.

Uno de los errores más habituales al diseñar una PCB de potencia consiste en dimensionar las pistas únicamente en función del espacio disponible. Sin embargo, el ancho del cobre debe calcularse teniendo en cuenta la corriente que circulará por él, el espesor del cobre utilizado y el incremento máximo de temperatura que se considera aceptable.

Una pista demasiado estrecha aumenta su resistencia eléctrica, genera más calor y produce una mayor caída de tensión. Aunque la placa pueda funcionar durante las primeras pruebas, este exceso de temperatura puede reducir considerablemente su fiabilidad cuando el equipo trabaja de forma continua.

Para realizar estos cálculos resulta recomendable utilizar como referencia la norma IPC-2152, que relaciona la corriente, el espesor del cobre y la temperatura de trabajo con el ancho mínimo recomendado para cada pista. Actualmente, la mayoría de herramientas de diseño electrónico incorporan calculadoras específicas, aunque también existen aplicaciones independientes que permiten realizar estas estimaciones de forma rápida.

No obstante, conviene recordar que los valores obtenidos son orientativos. La presencia de planos de cobre, vías térmicas, ventilación o componentes cercanos puede modificar significativamente la capacidad real de disipación de la PCB.

Como criterio general, siempre resulta preferible sobredimensionar ligeramente las pistas críticas antes que trabajar cerca de sus límites térmicos, especialmente en productos destinados a funcionar durante largos periodos o en entornos industriales.

Cuando aumentar el ancho de una pista deja de ser suficiente o el espacio disponible es limitado, la solución suele pasar por incrementar el espesor del cobre utilizado durante la fabricación de la PCB.

El espesor estándar en la mayoría de placas comerciales es de 1 oz/ft² (aproximadamente 35 μm), suficiente para una gran parte de los productos electrónicos. Sin embargo, en aplicaciones de potencia es habitual utilizar laminados de 2 oz, 3 oz o incluso superiores, capaces de transportar corrientes más elevadas reduciendo tanto la resistencia eléctrica como el calentamiento del circuito.

Elegir un cobre más grueso no solo mejora la capacidad de conducción de las pistas. También aumenta la superficie disponible para disipar calor y reduce las caídas de tensión en recorridos largos, aspectos especialmente importantes en convertidores de potencia, cargadores, controladores de motores o sistemas de alimentación.

No obstante, aumentar el espesor del cobre también tiene implicaciones sobre el proceso de fabricación. El mecanizado resulta más exigente, pueden variar las separaciones mínimas entre pistas y, en algunos casos, será necesario adaptar el diseño para cumplir las capacidades del fabricante.

Por este motivo, la decisión entre utilizar pistas más anchas, cobre de mayor espesor o una combinación de ambas debe tomarse considerando el conjunto del diseño y no únicamente la corriente máxima prevista.

El comportamiento de una PCB de alta corriente no depende únicamente del cobre. El material sobre el que se fabrica la placa también influye en aspectos tan importantes como la disipación térmica, la estabilidad mecánica o la resistencia frente a los ciclos de temperatura.

En muchas aplicaciones industriales, el FR4 continúa siendo una solución perfectamente válida, especialmente cuando se emplean versiones de alta Tg (temperatura de transición vítrea), capaces de soportar mejor el estrés térmico generado por componentes de potencia.

Sin embargo, cuando el calor se convierte en uno de los principales condicionantes del diseño, puede resultar recomendable recurrir a materiales específicos. Las Metal Core PCB (MCPCB) incorporan un núcleo metálico, normalmente de aluminio, que mejora notablemente la evacuación del calor, mientras que los sustratos cerámicos, como la alúmina o el nitruro de aluminio, ofrecen una conductividad térmica muy superior para aplicaciones especialmente exigentes.

La elección del sustrato debe realizarse valorando el rendimiento térmico necesario, el entorno de funcionamiento y el coste del producto. Utilizar un material de altas prestaciones cuando no resulta necesario incrementará el coste de fabricación, mientras que seleccionar un sustrato insuficiente puede comprometer la fiabilidad del equipo durante su vida útil.

En una PCB de alta corriente, el calor no debe considerarse una consecuencia del diseño, sino uno de los principales criterios sobre los que construirlo. Incluso cuando las pistas están correctamente dimensionadas, determinados componentes como MOSFETs, reguladores, convertidores DC/DC o rectificadores pueden generar una cantidad importante de calor que debe evacuarse de forma eficiente.

Una de las técnicas más utilizadas consiste en aprovechar la propia PCB como elemento disipador mediante el uso de planos de cobre (copper pours) conectados a las zonas de mayor temperatura. Estas áreas aumentan la superficie disponible para transferir calor y ayudan a reducir la temperatura de funcionamiento de los componentes.

Cuando el diseño incorpora varias capas, también resulta recomendable utilizar vías térmicas (thermal vias) para conducir el calor hacia planos internos o hacia la cara opuesta de la placa, donde podrá disiparse con mayor facilidad.

En aplicaciones especialmente exigentes puede ser necesario complementar estas soluciones con disipadores externos, ventilación forzada o materiales con una mayor conductividad térmica.

Diseñar correctamente la gestión térmica desde el inicio no solo mejora la fiabilidad del circuito, sino que también permite reducir el estrés sobre los componentes y aumentar considerablemente su vida útil.

Cuando una PCB debe transportar corrientes elevadas, no solo importa el ancho de las pistas. La forma en la que la corriente recorre la placa también influye directamente en las pérdidas eléctricas y en la generación de calor.

Siempre que sea posible, conviene mantener los recorridos de alta corriente lo más cortos y directos posible. Cada milímetro adicional aumenta la resistencia del conductor y, por tanto, la caída de tensión y la potencia disipada.

También es recomendable evitar cambios innecesarios de capa, cuellos de botella o estrechamientos puntuales que obliguen a concentrar la corriente en zonas muy reducidas.

En muchos diseños resulta más eficiente utilizar planos completos de alimentación en lugar de pistas individuales, ya que distribuyen la corriente de forma más uniforme, reducen la impedancia del circuito y mejoran tanto la disipación térmica como el comportamiento eléctrico del conjunto.

Un buen layout no solo facilita el transporte de la corriente, sino que también simplifica la fabricación de la PCB y mejora el rendimiento global del producto.

Las vías permiten transportar la corriente entre distintas capas de la PCB, pero también introducen una resistencia eléctrica que debe tenerse en cuenta durante el diseño.

Un error relativamente frecuente consiste en confiar toda la corriente a una única vía de pequeño diámetro. Aunque el resto del circuito esté correctamente dimensionado, esta vía puede convertirse en el punto más caliente de toda la placa.

Para evitar este problema es habitual distribuir la corriente entre varias vías colocadas en paralelo. De esta forma se reduce la resistencia total y se mejora tanto la capacidad de conducción como la disipación térmica.

En aplicaciones de mayor exigencia también pueden emplearse vías rellenas de cobre (via filling) o vías de mayor diámetro, especialmente cuando deben conducir corrientes elevadas entre planos de alimentación.

Al igual que ocurre con las pistas, las vías forman parte del camino que recorrerá la corriente y deben dimensionarse teniendo en cuenta la intensidad prevista y las condiciones de funcionamiento del producto.

Una PCB puede estar perfectamente diseñada y, sin embargo, presentar problemas porque uno de sus conectores o pads no soporta la corriente que circula por él.

Con frecuencia se presta mucha atención al cálculo del ancho de las pistas, pero se olvidan elementos como los terminales, los conectores, las uniones soldadas o las zonas de contacto con el exterior, que también deben dimensionarse correctamente.

En aplicaciones de potencia es recomendable utilizar conectores específicamente diseñados para altas corrientes, capaces de ofrecer una baja resistencia de contacto y soportar ciclos continuados de funcionamiento sin degradarse.

Del mismo modo, aumentar el tamaño de los pads y utilizar técnicas como los teardrops ayuda a repartir mejor los esfuerzos mecánicos y térmicos sobre la unión soldada, reduciendo el riesgo de fisuras durante los ciclos de calentamiento y enfriamiento.

En productos sometidos a vibraciones o cambios frecuentes de temperatura, estos pequeños detalles pueden marcar una diferencia importante en la fiabilidad del conjunto.

Cuando una PCB combina altas corrientes con tensiones elevadas, mantener una separación adecuada entre conductores resulta fundamental para garantizar la seguridad del producto.

En este contexto aparecen dos conceptos importantes:

• Clearance, que corresponde a la distancia mínima entre dos conductores medida a través del aire.
• Creepage, que representa la distancia que recorrería una posible fuga eléctrica sobre la superficie del material aislante.

Estas distancias dependen de factores como la tensión de trabajo, el grado de contaminación ambiental o el material utilizado para fabricar la PCB, por lo que conviene seguir las recomendaciones de normas como IPC-2221 o las normas IEC aplicables a cada tipo de producto.

Respetar estas separaciones ayuda a prevenir descargas eléctricas, arcos, cortocircuitos y problemas de aislamiento que podrían aparecer durante el funcionamiento del equipo, especialmente en ambientes industriales con humedad, polvo o contaminantes.

Además de cumplir los requisitos normativos, planificar correctamente estas distancias desde el inicio evita modificaciones complejas cuando el diseño ya se encuentra en fases avanzadas de desarrollo.

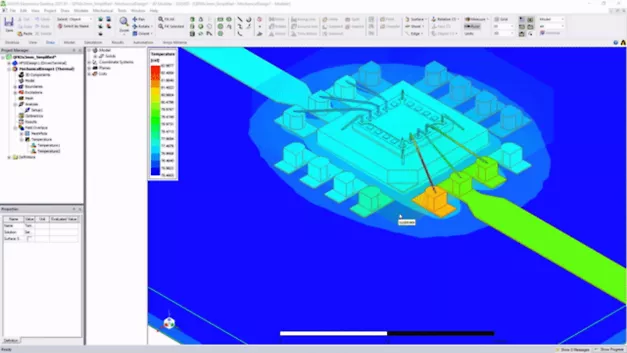

Aunque las reglas de diseño y los cálculos permiten estimar el comportamiento de una PCB, nada sustituye a una simulación térmica cuando el producto debe trabajar con corrientes elevadas de forma continua.

El objetivo de estas simulaciones es identificar los puntos donde se concentrará el calor, comprobar si la distribución de la corriente es uniforme y evaluar si la temperatura de los componentes permanecerá dentro de los límites recomendados por el fabricante.

Actualmente existen soluciones para prácticamente cualquier nivel de complejidad. Muchos programas de diseño electrónico incorporan herramientas básicas de análisis térmico que permiten detectar problemas durante las primeras fases del proyecto. Para aplicaciones más exigentes, existen soluciones específicas capaces de analizar con mayor precisión el comportamiento del conjunto, teniendo en cuenta aspectos como la convección, la conducción térmica o el flujo de aire dentro del equipo.

Realizar este tipo de simulaciones antes de fabricar el primer prototipo permite detectar problemas que resultarían muy costosos de corregir una vez la PCB ya está ensamblada.

Además, las simulaciones no deben utilizarse únicamente para validar el diseño final. También son una excelente herramienta para comparar distintas alternativas de layout, espesores de cobre o soluciones de disipación antes de tomar una decisión definitiva.

Un diseño puede cumplir todas las reglas eléctricas y, aun así, presentar problemas cuando llega el momento de fabricar la PCB o ensamblar los componentes.

Por este motivo, antes de enviar los archivos al fabricante resulta recomendable realizar una revisión completa del diseño desde un punto de vista eléctrico, mecánico y térmico.

Esta validación debería incluir aspectos como:

• Comprobación de las reglas de diseño (DRC).
• Revisión de anchos de pista y planos de alimentación.
• Verificación de conectores y pads de potencia.
• Análisis de las vías que transportan corriente.
• Revisión de distancias de seguridad.
• Comprobación del comportamiento térmico previsto.

Cuando el producto va a fabricarse en serie, también resulta recomendable construir un primer prototipo y realizar ensayos reales de temperatura mediante cámaras termográficas o sensores distribuidos sobre la PCB.

Detectar un punto caliente durante el prototipo supone únicamente una pequeña modificación del diseño. Detectarlo cuando ya se han fabricado cientos de unidades puede traducirse en retrasos, sobrecostes e incluso rediseños completos del producto.

Muchos problemas relacionados con la alta corriente no aparecen durante el diseño, sino cuando el prototipo comienza a funcionar durante largos periodos o cuando el producto entra en producción.

Estos son algunos de los errores que con mayor frecuencia obligan a rediseñar una PCB.

Dimensionar correctamente las pistas, pero olvidar los conectores

Es habitual calcular cuidadosamente el ancho de las pistas y, sin embargo, utilizar conectores cuya corriente máxima es inferior a la del propio circuito.

En estos casos, el punto crítico deja de ser la PCB y pasa a ser el propio conector, donde aparecen pérdidas, calentamiento y degradación de los contactos.

Confiar toda la corriente a una única vía

Aunque una pista esté correctamente dimensionada, utilizar una sola vía para comunicar distintas capas puede generar un cuello de botella que concentre gran parte del calor.

Distribuir la corriente mediante varias vías en paralelo suele ser una solución mucho más eficiente y fiable.

Pensar únicamente en la corriente máxima

No todas las corrientes producen el mismo efecto térmico.

Una PCB que transporta 15 A durante unos segundos no tendrá el mismo comportamiento que otra que mantiene esa intensidad de forma continua durante horas.

Por este motivo conviene diseñar considerando el régimen de funcionamiento real del equipo y no únicamente la corriente máxima especificada.

Subestimar la importancia del layout

En ocasiones el cálculo eléctrico es correcto, pero el recorrido elegido obliga a la corriente a atravesar zonas estrechas, realizar cambios innecesarios de capa o concentrarse alrededor de determinados componentes.

Un buen layout puede reducir significativamente la resistencia eléctrica del circuito sin necesidad de aumentar el espesor del cobre ni modificar el resto del diseño.

Diseñar pensando únicamente en el prototipo

Una PCB puede funcionar perfectamente durante las pruebas de laboratorio y presentar problemas cuando comienza la producción en serie.

Las tolerancias de fabricación, las variaciones de montaje o las condiciones reales de funcionamiento pueden modificar el comportamiento térmico del circuito.

Por este motivo resulta recomendable diseñar siempre pensando en la industrialización del producto y no únicamente en que el primer prototipo funcione correctamente.

Aunque cada proyecto presenta requisitos diferentes, existen algunas recomendaciones que ayudan a reducir riesgos desde las primeras fases del desarrollo:

• Definir la corriente máxima y el ciclo de trabajo antes de comenzar el layout.
• Dimensionar conjuntamente pistas, planos, vías y conectores.
• Seleccionar el espesor de cobre y el sustrato en función de las necesidades reales del proyecto.
• Simular el comportamiento térmico cuando la potencia disipada sea significativa.
• Validar el diseño mediante prototipos antes de iniciar la producción en serie.
• Diseñar pensando tanto en el rendimiento eléctrico como en el proceso de fabricación.

En España, cada vez más empresas desarrollan equipos electrónicos para sectores como la movilidad eléctrica, las energías renovables, la automatización industrial o los sistemas de alimentación. En este tipo de proyectos, dedicar tiempo a optimizar el diseño de la PCB desde las primeras fases permite reducir incidencias durante la fabricación y mejorar la fiabilidad del producto a largo plazo.

Diseñar una PCB para alta corriente implica mucho más que aumentar el ancho de las pistas de cobre. La distribución de la corriente, la gestión térmica, el espesor del cobre, la selección del sustrato, el diseño del layout o la capacidad de los conectores son factores que deben abordarse de forma conjunta para garantizar un funcionamiento seguro y fiable.

Aplicar estas buenas prácticas desde las primeras fases del desarrollo permite reducir pérdidas eléctricas, minimizar el calentamiento del circuito y aumentar la vida útil tanto de la PCB como de los componentes que incorpora. Además, facilita la transición entre el prototipo y la producción en serie, evitando modificaciones costosas cuando el diseño ya está avanzado.

A medida que sectores como la movilidad eléctrica, las energías renovables, la automatización industrial, la electrónica de potencia o los sistemas de almacenamiento energético continúan creciendo, diseñar PCBs capaces de transportar corrientes elevadas con seguridad será un aspecto cada vez más determinante para desarrollar productos competitivos y preparados para fabricación industrial.

El diseño de una PCB de potencia requiere equilibrar aspectos eléctricos, térmicos y mecánicos para garantizar que el producto funcione de forma fiable durante toda su vida útil. La elección del espesor del cobre, el sustrato, el layout, la distribución de los planos de alimentación o la disipación térmica pueden marcar la diferencia entre un diseño robusto y otro con problemas desde las primeras pruebas.

En Kenso Circuits ayudamos a empresas a desarrollar productos electrónicos preparados para fabricación industrial, optimizando cada fase del diseño para mejorar el rendimiento, facilitar el ensamblaje y reducir riesgos durante la producción.

Si estás desarrollando una fuente de alimentación, un convertidor de potencia, un cargador, un controlador de motores o cualquier equipo electrónico de alta corriente, podemos ayudarte a diseñar una PCB adaptada a los requisitos de tu proyecto.

Preguntas frecuentes sobre el diseño de PCBs para alta corriente

¿Qué se considera una PCB de alta corriente?

No existe un límite universal, pero generalmente se considera que una PCB trabaja con alta corriente cuando debe transportar varios amperios de forma continua y es necesario adaptar el diseño para controlar el calentamiento, la caída de tensión y la disipación térmica. A partir de 5 A, conviene revisar cuidadosamente el dimensionado de pistas, planos y vías, aunque el valor dependerá del espesor del cobre y de las condiciones de funcionamiento.

¿Cómo calcular el ancho de una pista para una determinada corriente?

El ancho de una pista depende de varios factores, como la corriente máxima, el espesor del cobre, el incremento de temperatura permitido y la ubicación de la pista (capa externa o interna). La referencia más utilizada actualmente es la norma IPC-2152, que ofrece recomendaciones mucho más precisas que las antiguas fórmulas basadas únicamente en la sección del conductor.

¿Cuándo merece la pena utilizar cobre de 2 oz o superior?

Utilizar cobre de 2 oz, 3 oz o más resulta recomendable cuando las pistas deben transportar corrientes elevadas, el espacio disponible es reducido o se desea mejorar la disipación térmica de la PCB. No obstante, aumentar el espesor del cobre también incrementa el coste de fabricación, por lo que conviene valorar si es más eficiente ampliar el ancho de las pistas o utilizar planos de alimentación.

¿Qué ventajas ofrecen los planos de cobre en una PCB de potencia?

Los planos de cobre distribuyen la corriente de forma más uniforme que las pistas convencionales, reducen la resistencia eléctrica y ayudan a disipar el calor generado por los componentes. Además, mejoran la estabilidad eléctrica del circuito y facilitan el diseño de las redes de alimentación y masa.

¿Qué sustrato es más recomendable para aplicaciones de alta corriente?

En muchos proyectos, un FR4 de alta Tg ofrece un rendimiento excelente. Sin embargo, cuando la disipación térmica es especialmente crítica, puede ser recomendable utilizar Metal Core PCB (MCPCB) o sustratos cerámicos, capaces de evacuar el calor con mucha mayor eficiencia.

¿Por qué es importante utilizar varias vías en paralelo?

Cada vía presenta una resistencia eléctrica determinada y una capacidad limitada para conducir corriente. Distribuir la intensidad entre varias vías reduce las pérdidas, mejora la disipación térmica y evita la aparición de puntos calientes cuando la corriente cambia de una capa a otra.

¿Es necesario realizar simulaciones térmicas en todas las PCBs de alta corriente?

No siempre. En aplicaciones sencillas pueden ser suficientes los cálculos y las buenas prácticas de diseño. Sin embargo, cuando el producto trabaja con corrientes elevadas de forma continua o incorpora componentes de alta potencia, una simulación térmica puede ayudar a detectar problemas antes de fabricar el primer prototipo y reducir considerablemente el riesgo de rediseños posteriores.

¿Qué errores provocan más fallos en una PCB de alta corriente?

Los problemas más habituales suelen estar relacionados con pistas insuficientemente dimensionadas, una gestión térmica deficiente, conectores que no soportan la corriente prevista, un número insuficiente de vías de potencia o una distribución inadecuada de los planos de alimentación. En la mayoría de los casos, estos errores pueden evitarse si se tienen en cuenta desde las primeras fases del diseño.
