LAYOUT

Tras la fase de diseño del esquemático de la PCB nuestro equipo experto en layout se encargará de diseñar tu circuito impreso. La fase previa (esquemático) puede ser diseñada por tu equipo o por nuestro. Trabajamos junto a tu equipo de diseño o formamos el I+D de tu empresa.

Ofrecemos servicios integrales de diseño electrónico empezando incluyendo el layout de tu PCB. Nuestros servicios cubren todas las partes del proceso de diseño de layout de circuitos impresos. A partir de las especificaciones dadas por el cliente realizamos:

  • Creación de footprints
  • Creación de librerías
  • Análisis de compatibilidad electromagnética
  • Colocación de componentes y elección del número de capas para minimizar costes
  • Rutado
  • Documentación
Layout - diseño de pcbs a medida | Kenso Circuits 2

Creación de footprints

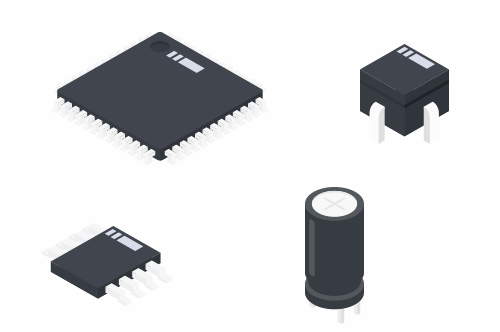

Para la correcta realización del layout es fundamental tener los footprints correctos de cada componente. Nos encargamos de crear meticulosamente el footprint de cada componente y asegurarnos de que encajan perfectamente con los componentes seleccionados. Poseemos bases de datos de más de 10.000 footprints que podemos utilizar para acelerar el proceso de realización del layout de tu circuito impreso (PCB).

Layout - diseño de pcbs a medida | Kenso Circuits 3

Creación de librerías

Una vez finalizada la realización de los footprints, creamos una librería para tu empresa en la que incorporamos todos los elementos creados para que tu empresa pueda modificar o continuar con el proyecto.

Layout - diseño de pcbs a medida | Kenso Circuits 4

Análisis de compatibilidad electromagnética

Una de las áreas clave en el diseño de circuitos impresos es la compatibilidad electromagnética.
En nuestra empresa somos expertos en diseñar sistemas que cumplan con la normativa europea y estadounidense en temas de compatibilidad electromagnética. Todo producto que se quiera vender o distribuir tiene que cumplir con estas normativas.

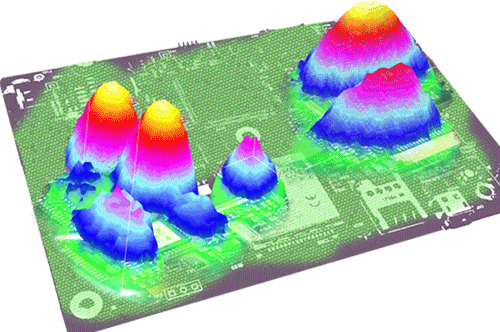

Realizamos un análisis exhaustivo de los componentes seleccionados, su colocación, número de capas y su rutado para cumplir con todas las normativas. Presentamos un informe indicando todas los pasos seguidos para cumplir con las normativas.

Layout - diseño de pcbs a medida | Kenso Circuits 5

Colocación de componentes y
elección del número de capas

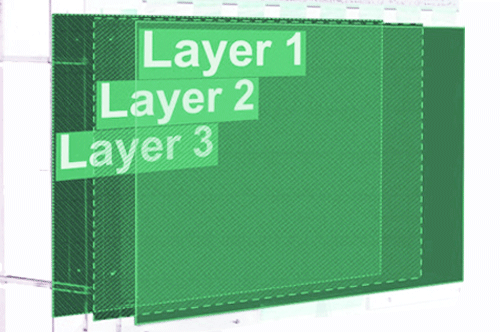

Tras el análisis de compatibilidad electromagnética, realizamos un estudio previo para seleccionar la colocación perfecta de los componentes y el número de capas de la PCB, minimizando el coste del circuito impreso.  Esto nos permite optimizar las prestaciones de tu PCB.

Layout - diseño de pcbs a medida | Kenso Circuits 6

Rutado

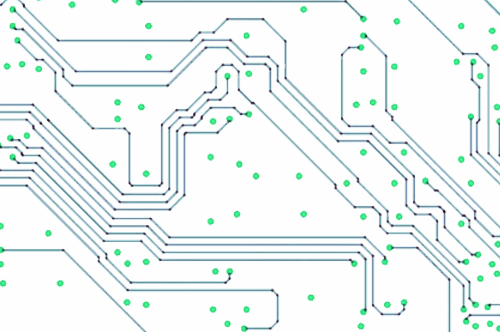

La última parte del diseño contempla el rutado. Una vez terminada la colocación de los componentes nos aseguramos de realizar un rutado limpio y de la forma más optimizada posible.

Layout - diseño de pcbs a medida | Kenso Circuits 7

Documentación

Como última parte del servicio de layout se presenta un informe el cual recoge todos los pasos realizados durante el layout del circuito impreso. Este informe será más que suficiente para que los ingenieros de la propia empresa continúen con el proyecto con el beneficio de tener un corto periodo de adaptación.
