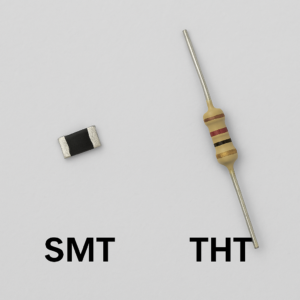

Cuando se diseña una placa de circuito impreso (PCB), una de las decisiones clave es elegir el tipo de montaje de componentes: SMT (Surface Mount Technology) o THT (Through-Hole Technology). Ambas técnicas tienen ventajas y limitaciones, y la elección adecuada depende de factores como el entorno de uso, el tipo de componente, el volumen de producción y el presupuesto.
En este artículo analizaremos las características, ventajas, desventajas y aplicaciones ideales de cada tecnología para ayudarte a tomar la mejor decisión para tu proyecto.
🔧 ¿Qué es SMT (Surface Mount Technology)?
El montaje superficial (SMT) es una técnica en la que los componentes electrónicos se colocan directamente sobre la superficie de la PCB. No requieren perforaciones, ya que sus terminales se sueldan sobre pequeñas almohadillas de cobre.
✅ Ventajas de SMT
-
Reducción de tamaño: Ideal para diseños compactos y de alta densidad.
-
Velocidad de ensamblaje: Compatible con montaje automatizado (pick & place).
-
Menor coste de producción: Menos material (sin perforaciones) y mayor eficiencia en líneas automatizadas.
-
Mejor rendimiento en alta frecuencia: Menor inductancia de conexión.
❌ Desventajas de SMT
-
Difícil de soldar a mano: Especialmente para componentes pequeños como QFN o BGA.
-
Más sensible a condiciones extremas: Vibraciones, impactos o ciclos térmicos intensos pueden afectar la fiabilidad.
-
Limitaciones de potencia: Menor capacidad de manejo de corriente en algunos casos.
🔩 ¿Qué es THT (Through-Hole Technology)?
El montaje through-hole (THT) implica insertar los pines de los componentes a través de orificios perforados en la PCB y soldarlos en el lado opuesto.
✅ Ventajas de THT
-
Alta resistencia mecánica: Ideal para aplicaciones sometidas a vibración, estrés o manipulación frecuente.
-
Fácil para prototipos: Más sencillo de montar y sustituir a mano en fase de desarrollo.
-
Mayor capacidad de corriente: Adecuado para componentes de potencia.
❌ Desventajas de THT
-
Mayor coste de fabricación: Necesita perforaciones en la PCB, lo que incrementa tiempo y costo.
-
Menor densidad de montaje: Ocupan más espacio, dificultando diseños compactos.
-
Menor eficiencia en producción masiva: Ensamblaje más lento que SMT.
⚖️ SMT vs. THT: Comparación rápida
| Característica | SMT | THT |
|---|---|---|
| Tamaño del componente | Muy pequeño | Más grande |
| Densidad de montaje | Alta | Baja |
| Costo de producción | Bajo en volumen alto | Más alto |
| Resistencia mecánica | Moderada | Alta |
| Proceso de ensamblaje | Automatizado | Manual o semiautomático |
| Recomendado para | Electrónica de consumo, IoT, wearables | Prototipos, equipos industriales, defensa |
🧠 ¿Cuándo usar SMT?
Usa SMT cuando:
-
Necesitas diseños compactos y livianos.
-
Tu producción es en serie o a gran escala.
-
Quieres reducir costos de fabricación.
-
Trabajas con alta frecuencia o señales rápidas.
-
El producto no se verá sometido a fuertes vibraciones o esfuerzo mecánico.
Ejemplos: Teléfonos móviles, routers, relojes inteligentes, sensores IoT.
🧠 ¿Cuándo usar THT?
Usa THT cuando:
-
Requieres resistencia mecánica (conectores, componentes pesados).
-
Estás en la fase de prototipado y necesitas reemplazar componentes con frecuencia.
-
El dispositivo operará en condiciones industriales o adversas.
-
Necesitas manejar altas corrientes o potencias.
Ejemplos: Equipos industriales, fuentes de poder, equipos médicos o militares.
🎯 En la práctica: ¿Qué se usa más?
Hoy en día, la gran mayoría de los productos electrónicos modernos usan una combinación de SMT para la mayoría de los componentes y THT para casos puntuales como conectores, inductores grandes o relés.
🧰 Conclusión
La decisión entre SMT y THT no es excluyente; muchos diseños eficaces combinan ambas tecnologías. Entender sus ventajas, limitaciones y aplicaciones te permitirá hacer elecciones más informadas y adaptar tu diseño a los requisitos reales del proyecto.
