Diseño de PCBs para dispositivos IoT

Internet de las Cosas (IoT) está transformando sectores tan diversos como la industria, la agricultura, la logística, la sanidad o la gestión energética. Cada vez más dispositivos incorporan sensores, conectividad inalámbrica y capacidad de procesamiento para recopilar información, automatizar procesos y tomar decisiones en tiempo real.

Sin embargo, detrás de cualquier dispositivo IoT existe un elemento que condiciona gran parte de su rendimiento: la placa de circuito impreso (PCB). Un diseño inadecuado puede provocar problemas de cobertura inalámbrica, consumos energéticos superiores a los previstos, interferencias electromagnéticas, dificultades de fabricación o incluso impedir que el producto supere las certificaciones necesarias para su comercialización.

A diferencia de otros equipos electrónicos, una PCB para IoT debe responder simultáneamente a numerosos desafíos. No solo debe integrar el hardware necesario para controlar sensores o actuadores, sino también garantizar una comunicación inalámbrica fiable, optimizar el consumo energético, facilitar las actualizaciones remotas del firmware y mantener un funcionamiento estable durante años, muchas veces alimentada únicamente por una batería.

Además, el auge de tecnologías como Wi-Fi 6, Bluetooth Low Energy, Thread, Matter, Wi-Fi HaLow, Edge AI o TinyML está modificando la forma en que se diseñan los dispositivos conectados. Hoy resulta imprescindible plantear la arquitectura electrónica pensando no solo en las necesidades actuales del producto, sino también en su capacidad para evolucionar durante todo su ciclo de vida.

En este artículo analizaremos los aspectos más importantes que deben tenerse en cuenta durante el diseño de una PCB para dispositivos IoT, desde la selección de componentes y la gestión energética hasta el diseño de radiofrecuencia, la fabricación, las certificaciones y las tendencias que marcarán el futuro de la electrónica conectada.

Aunque todas las placas de circuito impreso comparten principios básicos de diseño, las destinadas a dispositivos IoT presentan una serie de requisitos que las diferencian claramente de otros productos electrónicos.

En un equipo industrial convencional, el principal objetivo puede ser controlar un proceso o gestionar determinadas entradas y salidas. Sin embargo, un dispositivo IoT debe combinar esa funcionalidad con capacidades de comunicación, eficiencia energética y conectividad que añaden una importante complejidad al diseño.

Por este motivo, desarrollar una PCB para IoT implica analizar el producto desde una perspectiva mucho más amplia que el simple funcionamiento del circuito.

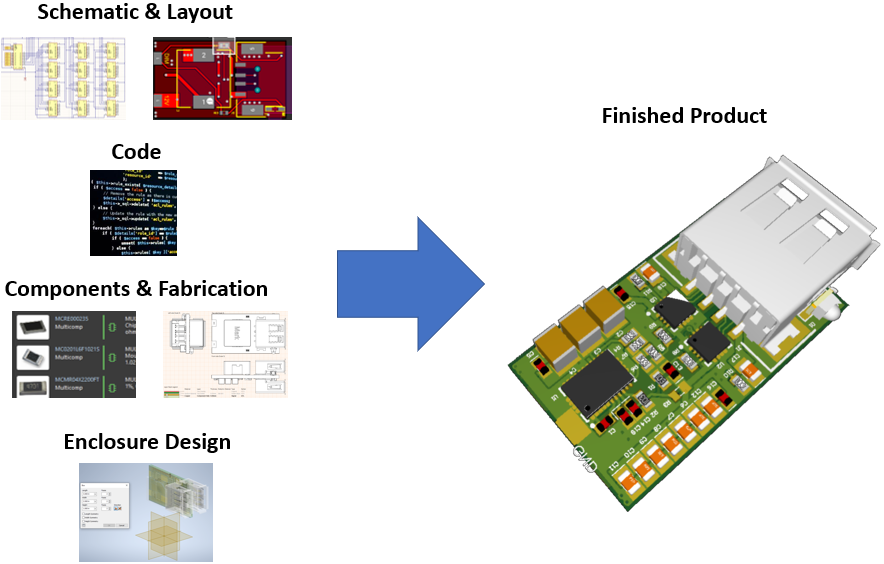

Un equilibrio entre múltiples disciplinas

En un mismo diseño conviven elementos muy diferentes que deben funcionar de forma coordinada.

Entre ellos destacan:

• Electrónica analógica y digital.
• Alimentación y gestión energética.
• Comunicaciones inalámbricas.
• Diseño de radiofrecuencia (RF).
• Desarrollo de firmware embebido.
• Seguridad hardware.
• Actualizaciones remotas (OTA).
• Fabricación e industrialización.

Cada una de estas áreas influye sobre las demás. Por ejemplo, modificar la posición de una antena puede afectar a la cobertura inalámbrica, pero también obligar a reorganizar el resto de componentes de la PCB o modificar el encapsulado del producto.

El consumo energético condiciona el diseño

Muchos dispositivos IoT funcionan durante meses o incluso años utilizando una única batería.

Esto obliga a optimizar todos los elementos del diseño para reducir al máximo el consumo energético: desde la selección del microcontrolador hasta los reguladores de tensión, los sensores o el propio firmware.

Una pequeña diferencia de consumo en modo de reposo puede traducirse en varios meses adicionales de autonomía, especialmente en aplicaciones de monitorización remota o sensores distribuidos.

La conectividad ya no es un elemento opcional

En la mayoría de los productos IoT actuales, la comunicación inalámbrica forma parte del propio diseño desde sus primeras etapas.

La elección entre tecnologías como Wi-Fi, Bluetooth Low Energy, Thread, LoRaWAN, NB-IoT o Wi-Fi HaLow condicionará aspectos como el consumo energético, el diseño de la antena, la distribución de componentes o incluso la certificación del producto final.

Por ello, la estrategia de conectividad debe definirse antes de comenzar el diseño detallado de la PCB.

Uno de los errores más frecuentes consiste en comenzar el diseño del esquemático antes de haber definido completamente la arquitectura del producto.

Aunque pueda parecer que esta decisión acelera el desarrollo, en la práctica suele provocar modificaciones continuas durante el proyecto, incrementando tanto el tiempo de diseño como el coste de la industrialización.

Antes de seleccionar componentes o empezar el layout de la PCB resulta recomendable responder a varias preguntas fundamentales que condicionarán todo el desarrollo.

¿Dónde se procesarán los datos?

Uno de los primeros aspectos que conviene definir es dónde se ejecutará la lógica principal del dispositivo.

En algunos proyectos, toda la información recopilada por los sensores se envía directamente a la nube para su procesamiento. En otros casos, el propio dispositivo realiza parte del análisis mediante técnicas de Edge Computing o incluso ejecuta modelos de inteligencia artificial utilizando TinyML.

Esta decisión influye directamente en la elección del microcontrolador, la memoria disponible, el consumo energético y la complejidad del firmware.

¿Qué tipo de alimentación utilizará el dispositivo?

La fuente de alimentación constituye otro de los factores que más condicionan el diseño electrónico.

No requiere las mismas soluciones un equipo alimentado desde la red eléctrica que un sensor autónomo que debe funcionar durante diez años con una batería de litio o mediante sistemas de Energy Harvesting.

Definir correctamente este aspecto desde el inicio permite seleccionar reguladores, convertidores DC/DC y estrategias de gestión energética mucho más eficientes.

¿Cómo se comunicará con el exterior?

También resulta imprescindible definir qué tecnologías de comunicación utilizará el dispositivo.

Dependiendo de la aplicación, puede ser suficiente con Bluetooth Low Energy para comunicar con un teléfono móvil, mientras que otros proyectos requerirán Wi-Fi, Ethernet, LoRaWAN, NB-IoT o incluso varias tecnologías funcionando simultáneamente.

Cada una de ellas presenta requisitos específicos de diseño relacionados con la radiofrecuencia, la alimentación, las certificaciones y la distribución física de los componentes sobre la PCB.

Diseñar pensando en la evolución del producto

Una PCB IoT rara vez permanece invariable durante toda la vida del producto.

Es habitual incorporar nuevos sensores, añadir funciones mediante actualizaciones OTA o lanzar versiones más avanzadas utilizando la misma plataforma hardware.

Por este motivo, resulta recomendable diseñar con cierto margen de crecimiento, reservando recursos del microcontrolador, interfaces de comunicación o espacio para futuras ampliaciones cuando el proyecto lo permita.

Diseñar la alimentación para maximizar la autonomía

En la mayoría de los dispositivos IoT, la alimentación representa uno de los aspectos más críticos del diseño. La autonomía del equipo no depende únicamente de la capacidad de la batería, sino también de cómo se distribuye la energía entre los diferentes componentes y de la eficiencia con la que se gestiona durante el funcionamiento.

En aplicaciones industriales, sensores remotos o dispositivos instalados en lugares de difícil acceso, aumentar algunos meses la autonomía puede suponer una importante reducción de los costes de mantenimiento y sustitución de baterías.

Por este motivo, el diseño de la alimentación debe abordarse desde las primeras fases del proyecto y no como una etapa posterior del desarrollo.

Seleccionar la arquitectura de alimentación adecuada

No todos los dispositivos IoT utilizan la misma fuente de energía.

Dependiendo de la aplicación, el sistema puede alimentarse mediante:

• Baterías de litio primarias.
• Baterías recargables de ion-litio o LiPo.
• Alimentación mediante USB.
• Red eléctrica.
• Sistemas de captación de energía (Energy Harvesting).
• Combinaciones de varias fuentes de alimentación.

Cada una de estas opciones requiere estrategias de regulación y protección diferentes que afectan tanto al diseño de la PCB como al firmware del dispositivo.

LDO o convertidor DC/DC

Uno de los primeros aspectos que conviene analizar consiste en seleccionar el regulador de tensión más adecuado.

Los reguladores lineales (LDO) destacan por su sencillez, reducido ruido eléctrico y bajo coste. Son especialmente interesantes cuando la diferencia entre la tensión de entrada y la de salida es pequeña o cuando el consumo del sistema es reducido.

Por el contrario, los convertidores DC/DC ofrecen una eficiencia considerablemente mayor cuando existen diferencias importantes de tensión o el dispositivo necesita suministrar corrientes elevadas. Aunque incrementan ligeramente la complejidad del diseño, permiten reducir el consumo energético y prolongar la autonomía del sistema.

La elección dependerá siempre del equilibrio entre eficiencia, coste, espacio disponible y sensibilidad del circuito al ruido eléctrico.

Gestionar correctamente las diferentes tensiones

Muchos dispositivos IoT modernos trabajan simultáneamente con diferentes niveles de tensión.

Por ejemplo, un mismo equipo puede incorporar:

• Alimentación principal de la batería.
• Regulación a 3,3 V para el microcontrolador.
• Tensiones inferiores para memorias o sensores.
• Alimentación específica para módulos de radiofrecuencia.
• Conversores para periféricos externos.

Organizar correctamente estos dominios de alimentación facilita el diseño de la PCB y mejora la estabilidad del sistema.

Diseñar un dispositivo de bajo consumo implica mucho más que seleccionar componentes eficientes.

La forma en que el firmware utiliza esos recursos resulta igual de importante que las características eléctricas del propio hardware.

Aprovechar los modos de bajo consumo

La mayoría de los microcontroladores actuales incorporan diferentes estados de funcionamiento orientados a reducir el consumo energético cuando el dispositivo permanece inactivo.

Entre ellos destacan:

• Sleep Mode.
• Deep Sleep.
• Standby.
• Hibernate.

Cada uno de estos modos desactiva diferentes bloques internos del microcontrolador, permitiendo reducir el consumo hasta valores de apenas unos pocos microamperios en determinadas aplicaciones.

El firmware debe diseñarse para aprovechar estos estados siempre que sea posible.

Activar únicamente los periféricos necesarios

Otro aspecto importante consiste en mantener activos únicamente aquellos periféricos que resulten imprescindibles en cada momento.

No tiene sentido mantener funcionando continuamente un convertidor analógico-digital, una interfaz SPI o un módulo Bluetooth si únicamente van a utilizarse durante unos pocos milisegundos cada cierto tiempo.

Gestionar correctamente la activación y desactivación de estos bloques puede reducir considerablemente el consumo medio del sistema.

Optimizar las comunicaciones inalámbricas

En numerosos dispositivos IoT, la radio constituye el elemento que más energía consume.

Por este motivo, resulta recomendable minimizar tanto el número de transmisiones como el tiempo durante el que permanece activa la comunicación inalámbrica.

Algunas estrategias habituales incluyen:

• Agrupar varias medidas en una única transmisión.
• Reducir la frecuencia de envío cuando la aplicación lo permita.
• Procesar información localmente antes de transmitirla.
• Ajustar dinámicamente la potencia de transmisión.

Estas técnicas permiten incrementar notablemente la autonomía sin modificar el hardware.

La reducción del consumo energético también está impulsando la utilización de sistemas capaces de obtener energía directamente del entorno.

Tecnologías como la captación solar, la energía térmica, las vibraciones mecánicas o los gradientes de temperatura permiten desarrollar dispositivos capaces de funcionar durante largos periodos sin necesidad de sustituir la batería.

Aunque todavía no resultan adecuados para todas las aplicaciones, los sistemas de Energy Harvesting están adquiriendo un protagonismo creciente en sensores industriales, monitorización ambiental y dispositivos IoT de muy bajo consumo.

Para aprovechar este tipo de alimentación resulta imprescindible diseñar la electrónica pensando desde el inicio en minimizar el consumo energético del conjunto.

Una buena gestión energética también depende del diseño físico de la placa.

Una distribución inadecuada de las líneas de alimentación puede provocar caídas de tensión, ruido eléctrico o problemas de estabilidad difíciles de detectar durante las primeras fases del desarrollo.

Utilizar planos de alimentación

Siempre que el número de capas lo permita, resulta recomendable utilizar planos dedicados para la distribución de alimentación y masa.

Esta solución reduce la impedancia del circuito, mejora el retorno de corriente y facilita el desacoplo de los diferentes componentes.

Además, contribuye a disminuir las emisiones electromagnéticas y mejora el comportamiento de los módulos de radiofrecuencia.

Colocar correctamente los condensadores de desacoplo

Los condensadores de desacoplo deben situarse lo más cerca posible de los pines de alimentación de cada circuito integrado.

Su función consiste en suministrar corriente durante los cambios rápidos de carga y filtrar perturbaciones que podrían afectar al funcionamiento del dispositivo.

En diseños IoT donde conviven comunicaciones inalámbricas y electrónica analógica, esta práctica resulta especialmente importante para mantener la estabilidad del sistema.

Separar alimentación y radiofrecuencia

Los módulos inalámbricos suelen generar picos de corriente durante las transmisiones.

Diseñar adecuadamente la distribución de alimentación y aislar, cuando sea necesario, determinadas zonas de la PCB ayuda a evitar interferencias sobre sensores analógicos o circuitos de medida de alta precisión.

En muchos proyectos IoT, la conectividad inalámbrica constituye una de las funciones principales del dispositivo. Sin embargo, disponer de un buen módulo de comunicación no garantiza por sí solo un funcionamiento correcto.

Es relativamente frecuente encontrar dispositivos cuyo alcance resulta muy inferior al esperado, presentan desconexiones esporádicas o muestran un comportamiento irregular dependiendo de la orientación del equipo o del entorno donde se instalan.

En la mayoría de los casos, estos problemas no se deben al microcontrolador ni al módulo de radio, sino a un diseño inadecuado de la PCB.

La ubicación de la antena, la distribución del plano de masa, las pistas de radiofrecuencia o incluso la proximidad de determinados componentes pueden afectar significativamente al rendimiento de las comunicaciones.

La antena debe formar parte del diseño desde el principio

Uno de los errores más habituales consiste en diseñar toda la PCB y dejar la antena para el final.

En realidad, la antena debe considerarse un componente más del sistema desde las primeras etapas del proyecto, ya que condiciona la distribución de numerosos elementos de la placa.

Modificar su posición cuando el diseño ya está terminado suele implicar cambios importantes en el layout y, en algunos casos, una reducción considerable del rendimiento inalámbrico.

Antenas integradas en la PCB

Muchos módulos inalámbricos incorporan una antena impresa directamente sobre el propio circuito.

Esta solución presenta numerosas ventajas:

• Menor coste.
• Tamaño reducido.
• Mayor simplicidad de montaje.
• Eliminación de conectores externos.
• Mayor robustez mecánica.

Por este motivo, resulta especialmente habitual en dispositivos IoT compactos, sensores inalámbricos o productos destinados a grandes volúmenes de fabricación.

No obstante, este tipo de antenas requiere respetar estrictamente las recomendaciones del fabricante para obtener el rendimiento esperado.

Antenas externas

Cuando la aplicación requiere un mayor alcance o debe funcionar en entornos especialmente exigentes, puede resultar más interesante utilizar una antena externa conectada mediante interfaces como SMA o U.FL (I-PEX).

Esta solución ofrece mayor flexibilidad y permite seleccionar antenas optimizadas para diferentes frecuencias o condiciones de instalación.

Es habitual en aplicaciones como:

• Gateways IoT.
• Equipos industriales.
• Sistemas LoRaWAN.
• NB-IoT.
• Monitorización remota.
• Equipos instalados en armarios metálicos.

Diseñar correctamente la parte de radiofrecuencia no requiere únicamente seguir unas reglas generales. También es importante comprender cómo se propaga la señal dentro de la propia PCB.

Pequeños detalles durante el layout pueden marcar diferencias importantes en el alcance y la estabilidad de las comunicaciones.

Respetar las zonas Keep-Out

Los fabricantes de módulos inalámbricos suelen definir una zona libre de cobre y componentes alrededor de la antena.

Esta región, conocida como Keep-Out Area, evita que otros elementos del circuito alteren el comportamiento electromagnético de la antena.

Invadir esta zona con pistas, planos de masa o componentes puede reducir notablemente la eficiencia de radiación.

Mantener un plano de masa continuo

El plano de masa constituye uno de los elementos más importantes en cualquier diseño de radiofrecuencia.

Además de proporcionar un camino adecuado para las corrientes de retorno, mejora la estabilidad del sistema y contribuye a reducir las emisiones electromagnéticas.

Siempre que sea posible, resulta recomendable evitar cortes innecesarios en el plano de masa bajo las zonas donde circulan señales de alta frecuencia.

Diseñar correctamente las pistas RF

Cuando la antena no forma parte del propio módulo y debe conectarse mediante una pista sobre la PCB, resulta necesario controlar cuidadosamente su impedancia.

En la mayoría de aplicaciones inalámbricas esta línea debe diseñarse con una impedancia característica de 50 Ω, ajustando su anchura en función del espesor del dieléctrico, el tipo de material y la estructura de capas de la PCB.

Además, conviene:

• Mantener la pista lo más corta posible.
• Evitar cambios bruscos de dirección.
• Reducir al mínimo el número de vías.
• Alejarla de fuentes de ruido eléctrico.

En una PCB IoT conviven elementos con comportamientos eléctricos muy diferentes.

Mientras que algunos circuitos trabajan con señales analógicas extremadamente pequeñas, otros generan conmutaciones rápidas o transmisiones de radiofrecuencia que pueden introducir interferencias sobre el resto del sistema.

Por este motivo, el diseño del layout debe minimizar estas interacciones desde el principio.

Separar circuitos analógicos y digitales

Siempre que sea posible, resulta recomendable agrupar los circuitos según su función.

Las etapas analógicas, especialmente aquellas relacionadas con sensores de alta precisión, deberían mantenerse alejadas de convertidores DC/DC, osciladores de alta frecuencia o módulos inalámbricos.

Esta separación facilita el diseño del plano de masa y reduce el riesgo de introducir ruido en las medidas.

Controlar las corrientes de retorno

Uno de los aspectos más importantes en compatibilidad electromagnética consiste en comprender por dónde circulan las corrientes de retorno.

No basta con diseñar correctamente las pistas; también es necesario proporcionar caminos de baja impedancia que permitan cerrar adecuadamente cada circuito.

Una distribución incorrecta del plano de masa puede generar bucles de corriente que incrementen las emisiones electromagnéticas y afecten al funcionamiento de la radio.

Elementos como convertidores conmutados, motores, relés o pantallas pueden degradar el rendimiento de la comunicación inalámbrica si se sitúan demasiado próximos a la antena.

Cuando la distribución de la PCB lo permita, conviene reservar la zona de radiofrecuencia para componentes relacionados exclusivamente con las comunicaciones.

Otro aspecto que suele pasarse por alto durante el desarrollo de dispositivos IoT es el proceso de certificación.

Modificar determinados elementos del diseño de radiofrecuencia puede obligar a repetir ensayos y aumentar considerablemente el coste del proyecto.

Utilizar módulos previamente certificados

En muchos desarrollos resulta recomendable utilizar módulos inalámbricos que ya dispongan de certificaciones para los principales mercados.

Esta estrategia simplifica el proceso de homologación y reduce los riesgos asociados al diseño de radiofrecuencia.

Aunque el coste unitario puede ser ligeramente superior al de un circuito desarrollado completamente desde cero, el ahorro en tiempo de desarrollo y ensayos suele compensar ampliamente esta diferencia.

Pensar en la certificación desde el primer prototipo

Aspectos como la posición de la antena, el tipo de encapsulado, el material de la carcasa o la proximidad de elementos metálicos pueden afectar directamente a los resultados obtenidos durante los ensayos de compatibilidad electromagnética y radio.

Por este motivo, resulta recomendable considerar estos factores desde las primeras fases del diseño y no únicamente cuando el producto está listo para certificarse.

Una vez finalizado el diseño de la PCB, conviene verificar que el rendimiento real de la comunicación coincide con las previsiones iniciales.

No basta con comprobar que el dispositivo establece una conexión correctamente; también es necesario analizar su comportamiento en diferentes escenarios de uso.

Algunas comprobaciones habituales incluyen:

• Alcance efectivo de la comunicación.
• Sensibilidad de recepción.
• Estabilidad del enlace.
• Consumo durante la transmisión.
• Funcionamiento en presencia de interferencias.
• Comportamiento con diferentes orientaciones de la antena.

Realizar estas verificaciones durante la fase de prototipado permite detectar posibles problemas antes de iniciar la producción en serie y evita costosas modificaciones cuando el producto ya se encuentra industrializado.

Una vez ensamblada la placa, resulta imprescindible comprobar que todos los circuitos funcionan correctamente antes de enviar el producto al cliente.

Por este motivo, conviene incorporar desde el diseño elementos que faciliten las pruebas eléctricas y la programación del firmware.

Añadir puntos de test

Los test points permiten acceder fácilmente a señales críticas durante la fabricación.

Gracias a ellos es posible verificar tensiones, comprobar buses de comunicación o realizar diagnósticos sin necesidad de soldar cables sobre la PCB.

Aunque ocupan una pequeña superficie adicional, su incorporación suele simplificar considerablemente los procesos de producción y mantenimiento.

Facilitar la programación del firmware

También resulta recomendable prever conectores o pads específicos para la programación del microcontrolador.

Dependiendo de la plataforma utilizada, pueden emplearse interfaces como:

• SWD.
• JTAG.
• UART.
• USB.
• SPI.

Disponer de estos accesos facilita tanto la carga inicial del firmware como las tareas de depuración durante el desarrollo.

Pensar en las actualizaciones OTA

Cada vez es más habitual que los dispositivos IoT reciban nuevas funcionalidades mediante actualizaciones remotas (Over-The-Air).

Para ello, la PCB debe diseñarse considerando aspectos como:

• Memoria Flash suficiente.
• Sistemas de recuperación ante fallos.
• Protección frente a interrupciones durante la actualización.
• Arranque seguro (Secure Boot).

Planificar estas funciones desde el inicio evita limitaciones cuando el producto evoluciona con nuevas versiones del firmware.

No todos los dispositivos IoT tienen el mismo ciclo de vida.

Mientras que algunos productos de consumo se sustituyen cada pocos años, muchos equipos industriales permanecen instalados durante más de una década.

Por este motivo, conviene facilitar las tareas de mantenimiento y diagnóstico desde la propia etapa de diseño.

Facilitar el acceso a los componentes críticos

Siempre que resulte posible, los elementos susceptibles de sustitución deberían permanecer accesibles sin necesidad de desmontar completamente el equipo.

Esto resulta especialmente útil en:

• Conectores.
• Fusibles.
• Antenas externas.
• Baterías.
• Módulos de comunicación.

Reducir el tiempo necesario para realizar una reparación puede disminuir considerablemente los costes de mantenimiento del producto.

También es recomendable prever posibles ampliaciones del hardware. Reservar espacio para componentes opcionales, dejar interfaces de comunicación libres o incorporar conexiones de expansión facilita la creación de nuevas versiones sin necesidad de rediseñar completamente la PCB.

Esta estrategia resulta especialmente interesante cuando el producto forma parte de una familia de dispositivos con diferentes prestaciones.

Uno de los mayores errores en el desarrollo de productos IoT consiste en diseñar únicamente pensando en el primer prototipo.

Muchas decisiones que funcionan perfectamente durante las pruebas iniciales pueden generar problemas cuando llega el momento de fabricar cientos o miles de unidades. Por este motivo, resulta recomendable plantear el proyecto desde el principio con una visión orientada a la industrialización.

Aspectos como la disponibilidad de componentes, la automatización del montaje, la programación del firmware, la trazabilidad o los procedimientos de ensayo deberían formar parte de la estrategia de desarrollo desde las primeras reuniones del proyecto.

Diseñar con esta perspectiva permite reducir tiempos de lanzamiento, minimizar incidencias durante la producción y facilitar la evolución futura del producto.

Diseñar una PCB para un dispositivo IoT implica mucho más que conectar un microcontrolador, algunos sensores y un módulo inalámbrico. Cada decisión tomada durante el desarrollo influye directamente en aspectos tan importantes como la autonomía del equipo, la estabilidad de las comunicaciones, la facilidad de fabricación, la seguridad o la capacidad del producto para evolucionar mediante futuras actualizaciones.

A medida que el Internet de las Cosas continúa expandiéndose hacia sectores como la industria, la energía, la agricultura, la logística o la sanidad, también aumentan las exigencias sobre el hardware que soporta estos dispositivos. Las empresas ya no buscan únicamente productos conectados, sino soluciones capaces de funcionar de forma fiable durante años, adaptarse a nuevas necesidades y mantenerse competitivas en un entorno tecnológico en constante evolución.

Por este motivo, el diseño de la PCB debe contemplarse como una inversión estratégica dentro del desarrollo del producto. Definir correctamente la arquitectura, seleccionar componentes adecuados, optimizar el consumo energético y diseñar pensando en la fabricación y el mantenimiento permitirá reducir riesgos, acelerar la industrialización y aumentar la vida útil del dispositivo.

El éxito de un producto IoT comienza mucho antes de fabricar el primer prototipo. Una arquitectura bien definida, una selección adecuada de componentes y un diseño de PCB optimizado pueden marcar la diferencia entre un dispositivo fácil de industrializar y otro que requiera continuas modificaciones durante su desarrollo.

En Kenso Circuits participamos en todas las fases del desarrollo de productos electrónicos conectados. Ayudamos a empresas y departamentos de I+D a diseñar dispositivos IoT preparados para fabricación, seleccionando la arquitectura hardware más adecuada, desarrollando la PCB, programando el firmware embebido y acompañando el proceso de industrialización hasta la producción.

Tanto si estás desarrollando un sensor inalámbrico de bajo consumo como un equipo industrial con comunicaciones avanzadas, nuestro equipo puede ayudarte a transformar una idea en un producto fiable, eficiente y preparado para el mercado.

Contacta con nosotros y estudiaremos tu proyecto sin compromiso.

Preguntas frecuentes sobre el diseño de PCBs para dispositivos IoT

¿Qué características debe tener una PCB para IoT?

Una PCB destinada a un dispositivo IoT debe optimizar el consumo energético, integrar correctamente las comunicaciones inalámbricas, garantizar una buena compatibilidad electromagnética y facilitar tanto la fabricación como las futuras actualizaciones del firmware.

¿Qué microcontrolador es mejor para un proyecto IoT?

Depende de las necesidades del proyecto. Plataformas como ESP32 destacan por integrar Wi-Fi y Bluetooth, mientras que otras familias como STM32, Nordic nRF o soluciones basadas en RISC-V pueden resultar más adecuadas según el consumo, la capacidad de procesamiento o los protocolos de comunicación requeridos.

¿Cuántas capas necesita una PCB para IoT?

No existe una respuesta única. Los dispositivos más sencillos pueden desarrollarse sobre placas de dos capas, mientras que equipos con radiofrecuencia, memorias de alta velocidad o alta densidad de componentes suelen requerir cuatro o más capas para mejorar la distribución de alimentación y la integridad de señal.

¿Cómo influye el diseño de la antena en el rendimiento del dispositivo?

La posición de la antena, el plano de masa, las zonas keep-out y la distribución de los componentes cercanos pueden afectar de forma significativa al alcance y la estabilidad de las comunicaciones inalámbricas. Un buen diseño RF es tan importante como la elección del propio módulo de comunicación.

¿Qué protocolo de comunicación es el más adecuado para un dispositivo IoT?

Dependerá de la aplicación. Wi-Fi resulta adecuado para transmitir grandes volúmenes de datos, Bluetooth Low Energy ofrece un consumo muy reducido para comunicaciones de corto alcance, mientras que tecnologías como LoRaWAN, NB-IoT o Wi-Fi HaLow están orientadas a aplicaciones de largo alcance y bajo consumo.

¿Cómo puede aumentarse la autonomía de un dispositivo IoT?

Además de seleccionar componentes eficientes, resulta fundamental aprovechar los modos de bajo consumo del microcontrolador, optimizar las comunicaciones inalámbricas, reducir el tiempo de funcionamiento de los periféricos y diseñar una arquitectura de alimentación adaptada a las necesidades reales del producto.

¿Es recomendable utilizar módulos inalámbricos previamente certificados?

Sí. En muchos proyectos permiten reducir el tiempo de desarrollo y simplificar el proceso de homologación, siempre que se respeten las recomendaciones del fabricante respecto al diseño de la antena y la distribución de la PCB.

¿Qué aspectos deben tenerse en cuenta para fabricar una PCB IoT en serie?

Es importante aplicar criterios de diseño orientados a la fabricación (DFM), facilitar el montaje automático, incorporar puntos de test, prever la programación del firmware y seleccionar componentes con buena disponibilidad para garantizar la continuidad del suministro.

¿Cómo afectan las actualizaciones OTA al diseño de la PCB?

Las actualizaciones remotas requieren reservar memoria suficiente para almacenar nuevas versiones del firmware, implementar mecanismos de recuperación ante fallos y garantizar un arranque seguro que evite la ejecución de software no autorizado.

¿Por qué es recomendable trabajar con una ingeniería especializada?

El desarrollo de un dispositivo IoT implica combinar conocimientos de electrónica, radiofrecuencia, firmware, alimentación, certificaciones y fabricación. Contar con una ingeniería especializada permite reducir riesgos, optimizar el diseño desde las primeras fases y acelerar la llegada del producto al mercado.
