Los dispositivos IoT son cada vez más compactos, integran un mayor número de funciones y deben funcionar durante años en entornos donde el mantenimiento resulta complicado o costoso. Sensores industriales, gateways, equipos de monitorización, dispositivos alimentados por batería y sistemas conectados incorporan microcontroladores, módulos de comunicación, sensores y diferentes etapas de alimentación en un espacio cada vez más reducido.
Esta evolución también está aumentando la importancia de la protección electrónica. Un cortocircuito, una sobrecorriente o un consumo anómalo pueden afectar a una parte concreta del equipo y provocar desde el reinicio de un microcontrolador hasta daños permanentes en determinados componentes.
Tradicionalmente, la protección frente a sobrecorrientes se ha resuelto mediante fusibles convencionales, fusibles rearmables o circuitos de protección adicionales. Sin embargo, la llegada de los eFuse electrónicos, también conocidas como electronic fuses, está permitiendo controlar la alimentación de una forma mucho más precisa.
Un eFuse puede detectar una situación anómala, limitar la corriente, desconectar una carga y, en determinados casos, volver a activarla automáticamente. Esto la convierte en una solución especialmente interesante para dispositivos IoT donde la disponibilidad, la monitorización y el control remoto son factores importantes.
En este artículo analizamos qué es un eFuse para dispositivos IoT, cómo funciona, qué ventajas ofrece frente a un fusible tradicional y qué aspectos deben tenerse en cuenta durante el diseño de la PCB.
¿Qué es un eFuse?
Un eFuse electrónico es un circuito integrado diseñado para proteger una línea de alimentación frente a situaciones como sobrecorrientes, cortocircuitos o determinadas condiciones anómalas de funcionamiento.
A diferencia de un fusible convencional, que protege el circuito mediante un elemento físico que se funde cuando se supera una determinada corriente, un eFuse supervisa electrónicamente el comportamiento de la alimentación.
Su funcionamiento básico puede resumirse en cuatro etapas:
- Monitoriza la corriente que circula hacia la carga.
- Detecta una condición de sobrecorriente o fallo.
- Actúa sobre la línea de alimentación según la configuración del dispositivo.
- Puede desconectar, limitar la corriente o intentar recuperar automáticamente el funcionamiento.
Por este motivo, un eFuse no debe considerarse simplemente como un fusible electrónico. En muchos casos incorpora funciones adicionales de supervisión y control que permiten proteger de forma mucho más inteligente una parte concreta del dispositivo.
Protección y control en un mismo componente
Una de las principales diferencias respecto a las soluciones tradicionales es que un eFuse puede combinar varias funciones dentro de un único componente.
Dependiendo del modelo, puede incorporar:
- Protección frente a sobrecorriente.
- Protección frente a cortocircuitos.
- Limitación de corriente.
- Control de arranque.
- Protección frente a picos de corriente.
- Protección térmica.
- Arranque controlado o soft-start.
- Desconexión automática de la carga.
- Rearme automático o controlado.
- Señales de diagnóstico o indicación de fallo.
Esta integración resulta especialmente interesante en productos compactos, donde reducir el número de componentes puede simplificar tanto el diseño como la lista de materiales.
¿Por qué los eFuse son cada vez más importantes en IoT?
La creciente utilización de eFuse está directamente relacionada con la evolución de los propios dispositivos electrónicos.
Hace algunos años, un equipo relativamente sencillo podía estar formado por una fuente de alimentación, un microcontrolador y unos pocos periféricos. La protección podía resolverse fácilmente mediante un fusible situado en la entrada de alimentación.
Más dispositivos conectados y más electrónica
Actualmente, un único equipo IoT puede integrar un microcontrolador, sensores, memorias, módulos Wi-Fi, Bluetooth o LTE, interfaces industriales y diferentes convertidores de alimentación.
Cada uno de estos bloques puede presentar requisitos de corriente diferentes y, en algunos casos, conviene protegerlos de forma independiente.
Una anomalía en un módulo de comunicaciones no debería provocar necesariamente la desconexión completa del equipo si es posible aislar únicamente la parte afectada.
Equipos instalados en lugares de difícil acceso
Muchos dispositivos IoT se instalan en cuadros eléctricos, fábricas, infraestructuras remotas o equipos distribuidos geográficamente.
En estos casos, sustituir un fusible fundido puede requerir el desplazamiento de un técnico. Una protección capaz de detectar el problema, desconectar la carga y volver a intentar su activación puede reducir considerablemente las necesidades de mantenimiento.
Mayor importancia de la disponibilidad
En aplicaciones industriales, un fallo de alimentación puede afectar a la continuidad del servicio o provocar la pérdida temporal de una función importante del equipo.
Los eFuse permiten diseñar arquitecturas de alimentación más segmentadas, donde cada bloque puede protegerse y supervisarse de forma independiente.

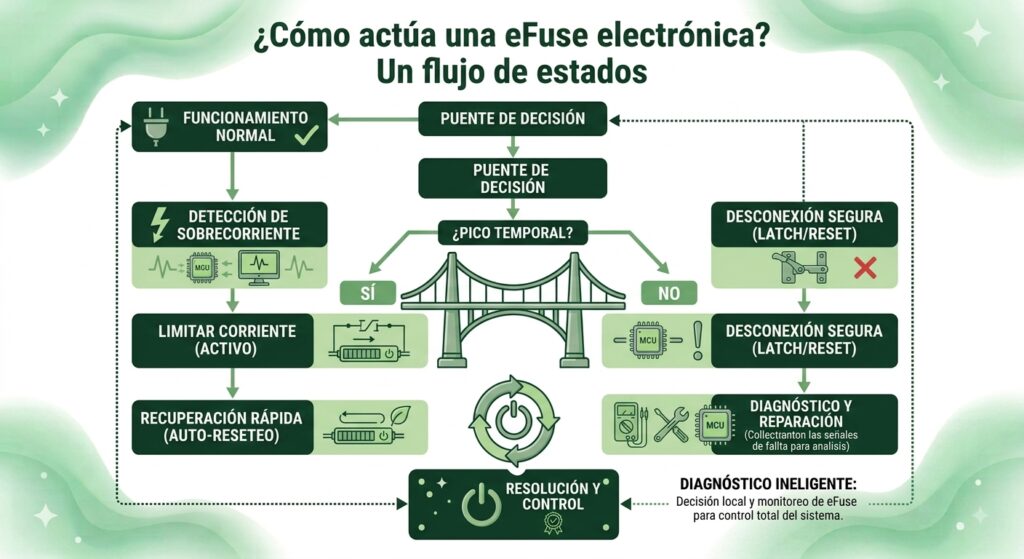

¿Cómo funciona un eFuse electrónica?
Aunque la arquitectura interna varía según el fabricante y el modelo, un eFuse suele incorporar un elemento de conmutación electrónico, circuitos de medida y una lógica de control.
Supervisión de corriente
El eFuse monitoriza continuamente la corriente que circula desde la entrada hacia la carga.
Cuando el consumo se mantiene dentro del rango permitido, la alimentación funciona normalmente.
Si la corriente supera el límite configurado o establecido por el fabricante, el circuito detecta una situación anómala.
Detección del fallo
Una vez detectada la sobrecorriente, la respuesta dependerá de la configuración del eFuse.
Algunas pueden desconectar inmediatamente la carga, mientras que otras limitan la corriente durante un periodo determinado.
Esto permite gestionar de forma diferente un cortocircuito permanente y un pico puntual de consumo.
Limitación de corriente
Una de las características más interesantes de muchos dispositivos es la posibilidad de limitar la corriente máxima.
En lugar de permitir que una sobrecorriente continúe aumentando hasta que otro elemento de protección actúe, el eFuse puede controlar electrónicamente la corriente suministrada.
Esto resulta especialmente útil para proteger fuentes de alimentación y evitar que un fallo localizado afecte a todo el sistema.
Desconexión de la carga
Si la condición anómala continúa, el eFuse puede desconectar la alimentación de la salida.
De este modo, el resto del dispositivo puede continuar funcionando mientras el bloque afectado permanece aislado.
Rearme automático
Algunos modelos permiten volver a conectar automáticamente la carga después de un tiempo.
Si el fallo ha desaparecido, el dispositivo puede recuperar su funcionamiento sin intervención externa.
Esta característica es especialmente interesante en sistemas IoT remotos, donde no resulta viable sustituir manualmente un fusible.
eFuse frente a fusible tradicional
La diferencia más evidente entre ambas soluciones es la forma de actuar ante una sobrecorriente.
| Característica | Fusible tradicional | eFuse |
|---|---|---|
| Protección frente a sobrecorriente | Sí | Sí |
| Limitación activa de corriente | No | Sí, según modelo |
| Rearme automático | No | Sí, según modelo |
| Diagnóstico de fallo | No | Sí, según modelo |
| Control electrónico | No | Sí |
| Protección selectiva | Limitada | Alta |
| Sustitución tras un fallo | Puede ser necesaria | Normalmente no |
| Configuración de corriente | Fija | Fija o configurable |
| Integración de funciones | Baja | Alta |
El fusible convencional continúa siendo una solución excelente en muchas aplicaciones por su simplicidad y coste. Sin embargo, cuando el equipo necesita mayor capacidad de control, diagnóstico o recuperación automática, un eFuse puede ofrecer ventajas importantes.
eFuse frente a fusible rearmable PTC
Los eFuse también deben diferenciarse de los fusibles rearmables PTC.
Un PTC aumenta su resistencia cuando la corriente supera determinados niveles, reduciendo progresivamente la corriente que circula por el circuito.
Sin embargo, su comportamiento depende de factores como la temperatura y puede requerir un tiempo para volver a su estado normal.
Un eFuse utiliza una estrategia diferente: mide electrónicamente la corriente y controla activamente el paso de energía hacia la carga.
Esto permite una respuesta más controlada y, dependiendo del componente utilizado, la posibilidad de configurar parámetros como el límite de corriente o el comportamiento ante determinados fallos.
Principales ventajas de utilizar una eFuse en un dispositivo IoT
Protección más precisa
Un eFuse permite definir con mayor precisión cómo debe reaccionar el equipo ante una situación de sobrecorriente.
Esto resulta especialmente útil cuando diferentes bloques del circuito tienen requisitos de protección distintos.
Posibilidad de recuperar el funcionamiento
En un dispositivo remoto, un fusible fundido puede dejar el equipo completamente fuera de servicio hasta que alguien intervenga físicamente.
Un eFuse con capacidad de rearme puede recuperar automáticamente el funcionamiento cuando desaparece la causa del fallo.
Mejor diagnóstico
Algunos eFuse proporcionan señales que permiten identificar una condición de fallo.
Esta información puede ser leída por el microcontrolador y enviarse posteriormente a una plataforma de supervisión.
Por ejemplo, un equipo IoT podría registrar que una determinada salida ha experimentado una sobrecorriente repetidamente antes de desconectar definitivamente la carga.

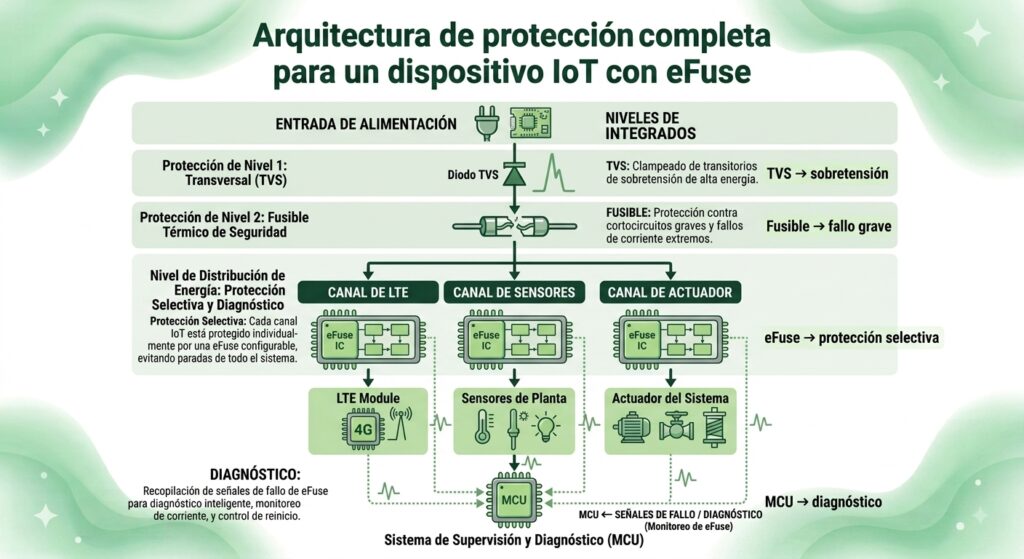

Protección selectiva de diferentes bloques
No todos los fallos deben provocar la desconexión completa del equipo.
Una arquitectura bien diseñada puede utilizar diferentes elementos de protección para aislar únicamente el bloque afectado.
Por ejemplo:
- Un eFuse para un módulo LTE.
- Otra para una salida destinada a sensores.
- Otra para una carga externa.
- Una protección independiente para la alimentación principal.
Esta estrategia puede mejorar considerablemente la robustez del producto.
Aplicaciones de los eFuse en dispositivos IoT
Los eFuse pueden resultar especialmente útiles en productos donde la alimentación representa una parte crítica de la arquitectura.
Gateways IoT industriales
Un gateway puede integrar múltiples interfaces como Ethernet, Wi-Fi, LTE, RS-485 o CAN.
Cada uno de estos bloques presenta consumos y comportamientos diferentes, especialmente durante el arranque o la transmisión de datos.
Un eFuse permite proteger determinadas ramas de alimentación y evitar que un problema localizado afecte al funcionamiento completo del gateway.
Equipos de monitorización remota
Los dispositivos instalados en ubicaciones de difícil acceso son uno de los casos donde una protección rearmable puede aportar más valor.
Si una salida presenta una sobrecorriente temporal, el sistema puede intentar recuperar automáticamente su funcionamiento sin necesidad de una intervención presencial.
Sensores y nodos industriales
En aplicaciones con múltiples sensores externos, un eFuse puede proteger la alimentación suministrada a cada grupo de dispositivos.
Esto ayuda a evitar que un cortocircuito en el cableado externo afecte a la electrónica principal.
Dispositivos alimentados por batería
En productos con un presupuesto energético limitado, controlar los picos de corriente puede resultar especialmente importante.
Un eFuse permite limitar determinadas situaciones anómalas que podrían provocar una descarga excesiva o afectar al comportamiento de la alimentación.
Equipos con Edge AI
Los dispositivos que ejecutan tareas de procesamiento local pueden combinar microcontroladores, procesadores, memorias y aceleradores especializados.
Estos bloques pueden presentar cambios importantes en su consumo según la carga de trabajo.
Una correcta arquitectura de alimentación y protección permite gestionar mejor estas diferentes demandas de corriente.
¿Qué debe tenerse en cuenta al elegir un eFuse?
La elección no debería realizarse únicamente comparando la corriente máxima del componente.
Un eFuse debe seleccionarse teniendo en cuenta las características reales de la aplicación.
Tensión de funcionamiento
El primer parámetro es el rango de tensión de entrada.
El eFuse debe ser compatible tanto con la tensión nominal del sistema como con las posibles variaciones que puedan producirse durante su funcionamiento.
Corriente nominal y picos de consumo
Es importante conocer no solo el consumo medio de la carga, sino también los picos de corriente durante el arranque.
Un módulo LTE, por ejemplo, puede presentar consumos transitorios muy superiores a su corriente media.
Seleccionar un límite demasiado bajo puede provocar desconexiones innecesarias.
Corriente de arranque
Las capacidades de entrada y determinadas cargas pueden provocar una elevada corriente inicial durante la conexión.
Por este motivo, es importante estudiar el comportamiento de inrush current y comprobar si el eFuse incorpora mecanismos de control del arranque.
Comportamiento ante un fallo
No todas las aplicaciones requieren la misma estrategia.
Conviene definir si, tras detectar una sobrecorriente, el sistema debe:
- Desconectar inmediatamente.
- Limitar temporalmente la corriente.
- Intentar un rearme automático.
- Mantener la salida desconectada hasta recibir una orden.
- Informar al microcontrolador antes de volver a activar la carga.
Este comportamiento debe formar parte de la arquitectura del sistema desde las primeras fases del desarrollo.
Disipación térmica
Aunque un eFuse es un componente electrónico muy compacto, puede disipar una cantidad importante de energía durante determinadas condiciones de funcionamiento.
La PCB debe diseñarse teniendo en cuenta la capacidad térmica del encapsulado y las condiciones más exigentes de la aplicación.
¿Qué implica utilizar un eFuse en el diseño de una PCB?
Seleccionar un eFuse adecuada es solo una parte del trabajo. Su integración dentro de la PCB también influye directamente en el rendimiento y la fiabilidad del sistema.
Dimensionamiento de las pistas
Las conexiones que transportan la corriente de alimentación deben dimensionarse correctamente.
Una pista demasiado estrecha puede generar caídas de tensión o calentamiento, reduciendo la eficacia de la protección.
Condensadores de entrada y salida
La ubicación y el valor de los condensadores pueden afectar al comportamiento durante el arranque y frente a transitorios.
Por este motivo, es recomendable seguir las indicaciones del fabricante y analizar el circuito completo, especialmente cuando existen grandes capacidades o cargas con fuertes picos de consumo.
Gestión térmica
La disposición del cobre alrededor del componente puede ayudar a mejorar la disipación térmica.
En aplicaciones de mayor potencia, este aspecto debe analizarse junto con las condiciones reales de funcionamiento.
Separación de las diferentes ramas de alimentación
Una de las principales ventajas de un eFuse es la posibilidad de crear dominios de alimentación independientes.
Durante el diseño de la PCB conviene decidir qué bloques deben compartir una misma protección y cuáles deberían poder aislarse de forma individual.
Señales de diagnóstico
Si el eFuse incorpora señales de estado o fallo, estas pueden conectarse al microcontrolador.
Esto permite integrar la protección electrónica con el firmware y desarrollar estrategias más avanzadas de supervisión.
El eFuse también forma parte de la arquitectura del firmware
En un dispositivo conectado, la protección de alimentación no tiene por qué funcionar de forma completamente aislada.
Cuando el eFuse proporciona información de diagnóstico, el firmware puede utilizarla para comprender qué está ocurriendo en el sistema.
Detectar fallos repetitivos
El microcontrolador puede registrar cuántas veces se ha producido una sobrecorriente.
Si una salida se desconecta repetidamente, puede ser preferible mantenerla desactivada y comunicar la incidencia al sistema de supervisión.
Recuperar una carga de forma controlada
En algunos productos puede ser necesario reiniciar únicamente una parte del hardware.
Por ejemplo, una carga externa o un módulo de comunicaciones puede quedar bloqueado y requerir una desconexión completa de su alimentación.
Una arquitectura adecuada puede utilizar el eFuse como parte de esta estrategia de recuperación.
Enviar información al sistema de supervisión
En equipos IoT, los eventos relacionados con la alimentación pueden enviarse a una plataforma remota.
Esto permite detectar problemas de cableado, consumos anómalos o fallos repetitivos antes de que el equipo quede completamente fuera de servicio.
¿Cuándo merece la pena utilizar un eFuse?
No todos los dispositivos necesitan un eFuse.
En un circuito sencillo, un fusible convencional puede seguir siendo la alternativa más económica y adecuada.
Los eFuse empiezan a aportar un mayor valor cuando existen necesidades como:
- Equipos instalados en ubicaciones remotas.
- Necesidad de recuperación automática.
- Múltiples ramas de alimentación.
- Cargas externas con riesgo de cortocircuito.
- Requisitos de diagnóstico.
- Necesidad de limitar picos de corriente.
- Productos industriales donde la disponibilidad es importante.
- Integración de la protección con el firmware.
La decisión debe basarse en el coste total del producto y en las consecuencias reales de un fallo.
Un componente ligeramente más caro puede resultar rentable si evita desplazamientos, reduce tiempos de mantenimiento o mejora significativamente la disponibilidad del equipo.
Errores habituales al integrar un eFuse
Elegirla únicamente por la corriente nominal
La corriente máxima es importante, pero también deben analizarse los picos de arranque, la tensión, el comportamiento térmico y la estrategia de protección.
No tener en cuenta la corriente de arranque
Una carga puede funcionar normalmente con un consumo reducido y, sin embargo, generar un pico elevado durante la conexión.
Esto puede provocar disparos incorrectos si no se ha tenido en cuenta durante el diseño.
Ignorar la disipación térmica
La capacidad de limitar corriente no significa que el componente pueda disipar indefinidamente cualquier potencia.
Las condiciones térmicas deben analizarse especialmente en situaciones de fallo prolongado.
Utilizar la misma protección para todo el equipo
Una única protección puede simplificar el diseño, pero también provoca que un fallo localizado desconecte todos los bloques.
En determinados equipos resulta más eficiente dividir la alimentación en diferentes dominios protegidos.
No utilizar las señales de diagnóstico
Si el eFuse incorpora información de estado, ignorarla supone perder una de sus principales ventajas.
Integrarla con el firmware puede proporcionar información muy valiosa sobre el comportamiento real del producto.
¿Puede utilizarse un eFuse junto a otras protecciones?
Un eFuse no tiene por qué sustituir a todos los sistemas de protección tradicionales. De hecho, en muchos dispositivos IoT e industriales, la solución más robusta consiste en combinar diferentes elementos de protección, asignando a cada uno una función concreta dentro de la arquitectura de alimentación.
Un fusible tradicional puede proteger la entrada principal frente a fallos graves, mientras que un eFuse puede encargarse de supervisar y proteger una rama concreta de alimentación. Del mismo modo, otros componentes pueden proteger el circuito frente a sobretensiones, descargas electrostáticas o transitorios.
Fusible tradicional en la entrada
El fusible convencional puede continuar siendo una primera línea de protección frente a fallos graves.
Por ejemplo, en la entrada de alimentación de un equipo puede utilizarse para proteger frente a una sobrecorriente importante que afecte al conjunto del dispositivo.
Después de esta protección principal, la alimentación puede distribuirse hacia diferentes bloques electrónicos.
eFuse para proteger ramas individuales
Una vez distribuida la alimentación, un eFuse puede utilizarse para proteger cargas específicas.
Por ejemplo:
- Módulo LTE o 5G.
- Módulo Wi-Fi.
- Sensores externos.
- Puertos de alimentación.
- Actuadores.
- Salidas destinadas a equipos externos.
De esta forma, un cortocircuito en una de estas ramas no tiene por qué provocar la desconexión completa del dispositivo.
El eFuse puede aislar únicamente la carga afectada, mientras el resto de la electrónica continúa funcionando.
TVS frente a sobretensiones y transitorios
Los eFuse están diseñadas principalmente para gestionar situaciones relacionadas con la corriente, pero no sustituyen necesariamente a los dispositivos destinados a absorber sobretensiones rápidas.
Un diodo TVS puede utilizarse, por ejemplo, en la entrada de alimentación o en líneas expuestas al exterior para limitar picos de tensión y transitorios.
La combinación de ambos elementos permite cubrir riesgos diferentes:
- TVS: protección frente a sobretensiones y transitorios.
- eFuse: protección y control frente a sobrecorrientes.
- Fusible: protección adicional frente a fallos graves o permanentes.
PTC para determinadas cargas externas
En determinadas aplicaciones, un fusible rearmable PTC puede seguir siendo una solución adecuada, especialmente en salidas donde se busca una protección sencilla y de bajo coste.
Sin embargo, su comportamiento depende en gran medida de la temperatura y no ofrece el mismo nivel de control o diagnóstico que un eFuse.
Por este motivo, la elección dependerá de la criticidad de la carga y del comportamiento que se quiera obtener ante un fallo.
Consejo
En nuestra experiencia, un eFuse no debería seleccionarse únicamente como sustituto directo de un fusible convencional. Su verdadero valor aparece cuando se utiliza como parte de la arquitectura de alimentación del producto.
Antes de elegir el componente conviene identificar qué cargas deben protegerse, cuáles pueden provocar picos de corriente, qué fallos deben permitir una recuperación automática y qué información interesa supervisar desde el firmware.
En un dispositivo IoT bien diseñado, la protección de alimentación puede convertirse también en una fuente de información. Saber que una determinada salida ha sufrido sobrecorrientes repetidas puede ayudar a detectar un problema de instalación, un fallo de cableado o el deterioro de una carga antes de que afecte al funcionamiento completo del equipo.
Conclusión
Los eFuse para dispositivos IoT representan una evolución de las estrategias tradicionales de protección frente a sobrecorrientes. Su capacidad para supervisar la corriente, limitar situaciones anómalas, desconectar cargas y, en determinados casos, recuperar automáticamente el funcionamiento permite desarrollar equipos más robustos y fáciles de mantener.
Sin embargo, su principal ventaja no consiste únicamente en evitar la sustitución de un fusible fundido. Los eFuse permiten crear arquitecturas de alimentación más inteligentes, con diferentes niveles de protección, diagnóstico y control.
En aplicaciones industriales, equipos remotos, gateways IoT o productos con múltiples cargas, esta capacidad puede ayudar a mejorar la disponibilidad y facilitar el mantenimiento durante toda la vida útil del producto.
Como ocurre con cualquier elemento de protección, la elección debe realizarse teniendo en cuenta el conjunto del sistema: tensión, corriente nominal, picos de consumo, comportamiento ante fallos, disipación térmica, diseño de la PCB y estrategia de control desde el firmware.
¿Estás diseñando un dispositivo IoT y necesitas proteger su alimentación?
En Kenso Circuits, con sede en Valencia, ayudamos a empresas de toda España a desarrollar dispositivos IoT, equipos industriales y productos electrónicos conectados, definiendo desde las primeras fases la arquitectura de alimentación y protección más adecuada para cada aplicación.
Nuestro equipo puede ayudarte a analizar:
- La distribución de las diferentes líneas de alimentación.
- Los picos de consumo de cada carga.
- La protección frente a sobrecorrientes y cortocircuitos.
- La selección de eFuse, fusibles y otros sistemas de protección.
- El diseño del layout de alimentación en la PCB.
- La integración de señales de diagnóstico con el firmware.
- La optimización del producto para fabricación e industrialización.
Si estás desarrollando un nuevo equipo IoT o necesitas mejorar la fiabilidad de un producto existente, podemos ayudarte a definir una arquitectura electrónica robusta y preparada para las condiciones reales de funcionamiento.
Contacta con Kenso Circuits y estudiaremos tu proyecto.
Preguntas frecuentes sobre eFuse para IoT
¿Qué es un eFuse electrónico?
Un eFuse es un circuito electrónico de protección que supervisa la corriente de una línea de alimentación y puede limitarla o desconectar la carga cuando detecta una condición anómala.
¿Un eFuse sustituye siempre a un fusible tradicional?
No. Un fusible convencional continúa siendo una solución adecuada en muchas aplicaciones. Un eFuse resulta especialmente interesante cuando se necesitan funciones adicionales como limitación de corriente, diagnóstico, control o recuperación automática.
¿Un eFuse puede volver a conectar la alimentación automáticamente?
Depende del modelo y de su configuración. Algunos eFuse permiten realizar rearmes automáticos después de detectar una condición de fallo.
¿Qué ocurre si existe un cortocircuito?
El eFuse puede detectar la sobrecorriente y actuar según su configuración, por ejemplo limitando la corriente o desconectando la salida para proteger el resto del sistema.
¿Son adecuados los eFuse para dispositivos alimentados por batería?
Pueden serlo, especialmente cuando es importante limitar corrientes anómalas y proteger diferentes bloques del dispositivo. No obstante, debe analizarse también el consumo propio del eFuse y su impacto sobre la autonomía del producto.
¿Un eFuse puede controlarse desde un microcontrolador?
Depende del componente utilizado. Muchos modelos incorporan señales de habilitación, estado o fallo que permiten integrarlos con la lógica del sistema y el firmware.
¿Qué diferencia existe entre un eFuse y un PTC?
Un PTC reduce la corriente aumentando su resistencia como consecuencia de su comportamiento térmico. Un eFuse utiliza circuitos electrónicos para medir y controlar activamente la corriente, ofreciendo en muchos casos una respuesta más configurable y funciones adicionales de diagnóstico.
Si estás desarrollando un nuevo producto electrónico y necesitas revisar tu diseño antes de enviarlo a fabricación, una validación temprana puede evitar problemas costosos y facilitar una transición mucho más eficiente hacia producción.
