El diseño de la alimentación es una de las partes más críticas en cualquier sistema electrónico. Elegir correctamente entre un regulador lineal (LDO) o un convertidor conmutado (DC/DC) puede afectar directamente al consumo, eficiencia, temperatura y fiabilidad del producto.
De hecho, muchos problemas de estabilidad tienen su origen en decisiones tomadas durante las primeras fases del diseño. En nuestro artículo sobre errores comunes al diseñar una PCB con ESP32 analizamos varios ejemplos donde la alimentación juega un papel fundamental.
En este artículo analizamos las diferencias entre LDO vs DC/DC, sus ventajas, inconvenientes y en qué casos conviene utilizar cada uno en proyectos de diseño electrónico y sistemas embebidos.
¿Por qué es tan importante el diseño de alimentación?
La alimentación es uno de los elementos más importantes de cualquier sistema electrónico. Aunque suele recibir menos atención que el procesador, los sensores o las comunicaciones, una mala arquitectura de potencia puede comprometer completamente el funcionamiento del producto.
Problemas como sobrecalentamiento, inestabilidad del sistema, ruido eléctrico o un consumo excesivo suelen tener su origen en una etapa de alimentación mal dimensionada. Además, estos fallos pueden resultar especialmente difíciles de diagnosticar porque muchas veces aparecen únicamente bajo determinadas condiciones de carga o temperatura.
La importancia del diseño de alimentación aumenta todavía más en dispositivos que incorporan microcontroladores, sensores analógicos, comunicaciones inalámbricas o sistemas alimentados mediante batería. En estos casos, la elección entre un regulador lineal y un convertidor conmutado puede influir directamente en la autonomía, la estabilidad y la vida útil del producto.
¿Qué es un regulador LDO?
Un LDO (Low Dropout Regulator) es un regulador lineal cuya función consiste en reducir una tensión de entrada a un valor inferior manteniendo una salida estable. Para conseguirlo, la diferencia de tensión entre entrada y salida se disipa en forma de calor.
Su principal ventaja es la simplicidad. Normalmente requieren muy pocos componentes externos, ofrecen una excelente calidad de señal y generan un nivel de ruido extremadamente bajo. Por este motivo son habituales en circuitos analógicos, sistemas de radiofrecuencia y aplicaciones donde la limpieza de la alimentación es prioritaria.
Sin embargo, esta simplicidad tiene una contrapartida. Cuando la diferencia entre la tensión de entrada y salida es elevada, la eficiencia disminuye considerablemente y la energía sobrante se transforma en calor. Esto limita su uso en aplicaciones de alta corriente o sistemas donde la eficiencia energética sea un requisito importante.
Precisamente por estas características, los LDO siguen siendo una de las soluciones más utilizadas para alimentar sensores sensibles, referencias de tensión, convertidores analógico-digitales o etapas de radiofrecuencia.
Características principales
- Diseño simple
- Bajo ruido eléctrico
- Respuesta rápida
- Sin conmutación
Ventajas
- Muy bajo ruido (ideal para circuitos analógicos y RF)
- Fácil implementación
- Pocos componentes externos
- Coste reducido
Inconvenientes
- Baja eficiencia cuando hay gran diferencia de tensión
- Generación de calor
- No apto para altas corrientes
¿Qué es un convertidor DC/DC?
A diferencia de los reguladores lineales, los convertidores DC/DC utilizan técnicas de conmutación a alta frecuencia para transformar la tensión de entrada. Gracias al uso de inductores, condensadores y elementos de control, son capaces de transferir energía con una eficiencia muy superior.
Los convertidores DC/DC pueden reducir tensión (Buck), aumentarla (Boost) o incluso combinar ambas funciones (Buck-Boost), lo que les proporciona una gran flexibilidad en aplicaciones alimentadas por batería o fuentes con amplios rangos de entrada.
La principal ventaja de esta tecnología es su elevada eficiencia, que en muchos casos puede superar el 90 %. Esto permite minimizar las pérdidas energéticas y reducir considerablemente la generación de calor, incluso cuando existen diferencias importantes entre la tensión de entrada y salida.
Como contrapartida, el diseño es más complejo. Los convertidores conmutados generan ruido eléctrico debido a su funcionamiento a alta frecuencia y requieren un mayor cuidado tanto en la selección de componentes como en el diseño del PCB
Características principales
- Alta eficiencia
- Adecuado para grandes diferencias de tensión
- Mayor complejidad
Ventajas
- Eficiencia alta (hasta 90–95%)
- Menor disipación térmica
- Adecuado para sistemas alimentados por batería
- Soporta corrientes elevadas
Inconvenientes
- Mayor ruido eléctrico
- Diseño más complejo
- Más componentes externos
- Coste superior

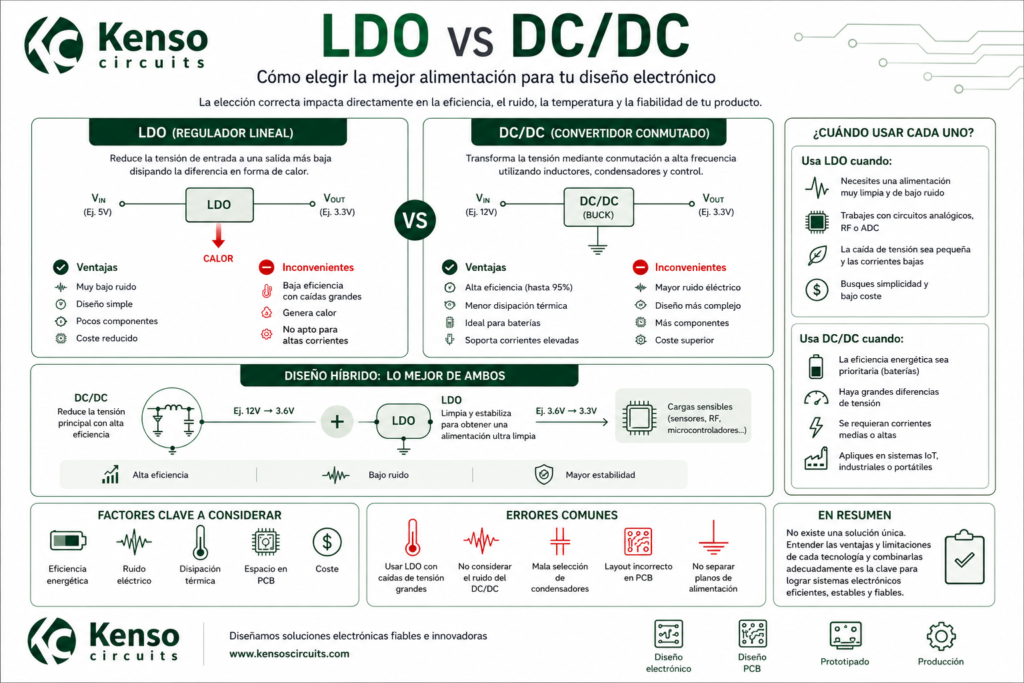

Comparativa LDO vs DC/DC
| Característica | LDO | DC/DC |
|---|---|---|
| Eficiencia | Baja | Alta |
| Ruido | Muy bajo | Medio / alto |
| Complejidad | Baja | Media / alta |
| Coste | Bajo | Medio |
| Disipación térmica | Alta | Baja |
| Corriente | Baja / media | Media / alta |
¿Cuándo usar un LDO?
Los reguladores LDO son especialmente recomendables cuando la prioridad es obtener una alimentación limpia y estable. Son habituales en circuitos analógicos sensibles, sistemas de radiofrecuencia y etapas donde el ruido eléctrico puede afectar directamente al rendimiento del sistema.
También son una excelente opción cuando la diferencia entre la tensión de entrada y salida es reducida y las corrientes consumidas no son especialmente elevadas. En estas condiciones ofrecen una solución sencilla, económica y muy fiable.
Un caso muy habitual consiste en alimentar sensores analógicos o utilizar un LDO como última etapa de filtrado después de un convertidor DC/DC, aprovechando así las ventajas de ambas tecnologías.
¿Cuándo usar un DC/DC?
Los convertidores conmutados son la opción preferida cuando se busca maximizar la eficiencia energética. Esto resulta especialmente importante en dispositivos alimentados mediante batería, equipos portátiles o sistemas donde la disipación térmica debe mantenerse bajo control.
También son la mejor elección cuando existe una diferencia significativa entre la tensión de entrada y salida. Reducir directamente una alimentación de 12 V a 3,3 V mediante un LDO puede generar una cantidad importante de calor, mientras que un convertidor DC/DC puede realizar la misma función con pérdidas mucho menores.
Por este motivo, son ampliamente utilizados en dispositivos IoT, electrónica industrial, sistemas de comunicaciones y productos alimentados mediante baterías recargables.
Diseño híbrido: la mejor práctica
Aunque a menudo se plantea la elección entre LDO y DC/DC como una decisión excluyente, la realidad es que muchos diseños profesionales utilizan ambos de forma complementaria.
Una arquitectura muy habitual consiste en emplear un convertidor DC/DC para realizar la conversión principal de tensión y posteriormente utilizar un LDO para eliminar el ruido residual y proporcionar una alimentación especialmente limpia a los circuitos más sensibles.
Por ejemplo, un sistema puede reducir una entrada de 12 V a 3,6 V mediante un convertidor Buck de alta eficiencia y posteriormente utilizar un LDO para generar una línea de 3,3 V destinada a sensores analógicos o módulos de radiofrecuencia.
Esta estrategia permite combinar una elevada eficiencia energética con una excelente calidad de alimentación, motivo por el que es muy frecuente en electrónica industrial, sistemas embebidos y equipos de comunicaciones.
Factores clave al diseñar la alimentación
Antes de seleccionar una arquitectura de alimentación conviene analizar varios aspectos del sistema. La eficiencia energética suele ser uno de los factores más importantes, especialmente en dispositivos alimentados por batería. Sin embargo, no es el único.
El nivel de ruido permitido por la aplicación, la disipación térmica disponible, el espacio ocupado en la PCB y el coste objetivo del producto también influyen directamente en la decisión final.
De hecho, una alimentación correctamente diseñada puede perder gran parte de sus ventajas si la PCB no se ha optimizado adecuadamente. Aspectos como el retorno de corriente, la distribución de planos de masa o la ubicación de los componentes influyen directamente en el ruido generado por el sistema. En nuestro artículo sobre cómo optimizar el layout para reducir problemas EMI y EMC analizamos las principales recomendaciones para mejorar la compatibilidad electromagnética desde la fase de diseño.
Por ejemplo, una aplicación con sensores de precisión puede priorizar una alimentación extremadamente limpia frente a la máxima eficiencia, mientras que un dispositivo IoT portátil probablemente buscará minimizar el consumo energético para aumentar la autonomía.
Errores comunes en el diseño de alimentación
Muchos problemas de funcionamiento aparecen debido a decisiones aparentemente sencillas tomadas durante el diseño inicial. Utilizar un LDO para reducir tensiones muy elevadas, ignorar el ruido generado por un convertidor conmutado o seleccionar incorrectamente los condensadores de filtrado son errores más frecuentes de lo que parece.
Del mismo modo, un layout deficiente puede comprometer completamente el rendimiento de un convertidor DC/DC. Las pistas de potencia excesivamente largas, una mala distribución de masas o una ubicación incorrecta de los componentes suelen provocar problemas de ruido, emisiones electromagnéticas y estabilidad.
Las emisiones electromagnéticas asociadas a los convertidores conmutados deben considerarse desde las primeras fases del diseño para evitar problemas posteriores durante la validación del producto.
Por este motivo, el diseño de alimentación debe abordarse siempre de forma conjunta con el diseño del PCB y no como una etapa independiente del proyecto.
Conclusión
La elección entre LDO vs DC/DC depende de los requisitos del sistema. No existe una solución única, sino una decisión basada en:
- Eficiencia
- Ruido
- Coste
- Complejidad
En muchos casos, la mejor solución es combinar ambos para aprovechar sus ventajas.
Un buen diseño de alimentación es clave para garantizar la fiabilidad, eficiencia y estabilidad de cualquier sistema electrónico.
